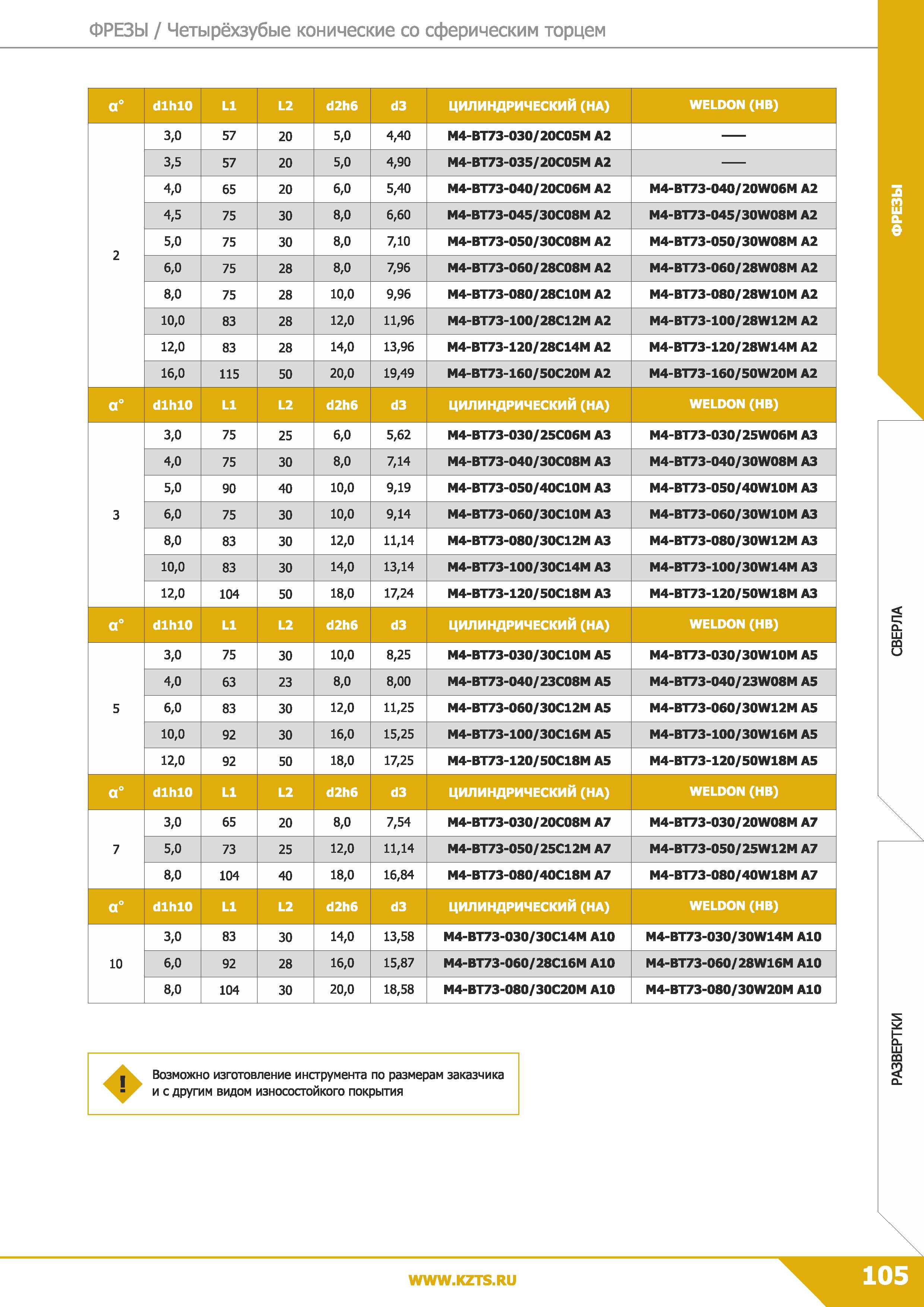

Фрезы Четырёхзубые конические со сферическим торцем а° dlhlO LI L2 d2h6 d3 ЦИЛИНДРИЧЕСКИЙ (НА) WELDON (НВ) 3,0 57 20 5,0 4,40 М4-ВТ73-030/20С05М А2 - 3,5 57 20 5,0 4,90 М4-ВТ73-035/20С05М А2 - 4,0 65 20 6,0 5,40 М4-ВТ73-040/20С06М А2 M4-BT73-040/20W06M А2 4,5 75 30 8,0 6,60 М4-ВТ73-045/30С08М А2 M4-BT73-045/30W08M А2 5,0 75 30 8,0 7,10 М4-ВТ73-050/30С08М А2 M4-BT73-050/30W08M А2 6,0 75 28 8,0 7,96 М4-ВТ73-060/28С08М А2 M4-BT73-060/28W08M А2 8,0 75 28 10,0 9,96 М4-ВТ73-080/28С10М А2 M4-BT73-080/28W10M А2 10,0 83 28 12,0 11,96 М4-ВТ73-100/28С12М А2 M4-BT73-100/28W12M А2 12,0 83 28 14,0 13,96 М4-ВТ73-120/28С14М А2 M4-BT73-120/28W14M А2 16,0 115 50 20,0 19,49 М4-ВТ73-160/50С20М А2 M4-BT73-160/50W20M А2 а° dlhlO L1 L2 d2h6 d3 ЦИЛИНДРИЧЕСКИЙ (НА) WELDON (НВ) 3,0 75 25 6,0 5,62 М4-ВТ73-030/25C06M A3 М4-ВТ73-030/25W06M A3 4,0 75 30 8,0 7,14 M4-BT73-040/30C08M A3 M4-BT73-040/30W08M A3 5,0 90 40 10,0 9,19 М4-ВТ73-050/40C10M A3 M4-BT73-050/40W10M A3 3 6,0 75 30 10,0 9,14 M4-BT73-060/30C10M A3 M4-BT73-060/30W10M A3 8,0 83 30 12,0 11,14 M4-BT73-080/30C12M A3 M4-BT73-080/30W12M A3 10,0 83 30 14,0 13,14 M4-BT73-100/30C14M A3 M4-BT73-100/30W14M A3 12,0 104 50 18,0 17,24 M4-BT73-120/50C18M A3 M4-BT73-120/50W18M A3 а° dlhlO LI L2 d2h6 d3 ЦИЛИНДРИЧЕСКИЙ (HA) WELDON (HB) 3,0 75 30 10,0 8,25 M4-BT73-030/30C10M A5 M4-BT73-030/30W10M A5 4,0 63 23 8,0 8,00 M4-BT73-040/23C08M A5 М4-ВТ73-040/23W08M A5 5 6,0 83 30 12,0 11,25 M4-BT73-060/30C12M A5 M4-BT73-060/30W12M A5 10,0 92 30 16,0 15,25 M4-BT73-100/30C16M A5 M4-BT73-100/30W16M A5 12,0 92 50 18,0 17,25 M4-BT73-120/50C18M A5 M4-BT73-120/50W18M A5 а° dlhlO LI L2 d2h6 d3 ЦИЛИНДРИЧЕСКИЙ (HA) WELDON (HB) 3,0 65 20 8,0 7,54 M4-BT73-030/20C08M A7 М4-ВТ73-030/20W08M A7 7 5,0 73 25 12,0 11,14 M4-BT73-050/25C12M A7 M4-BT73-050/25W12M A7 8,0 104 40 18,0 16,84 М4-ВТ73-080/40C18M A7 M4-BT73-080/40W18M A7 а° dlhlO LI L2 d2h6 d3 ЦИЛИНДРИЧЕСКИЙ (HA) WELDON (HB) 10 3,0 83 30 14,0 13,58 M4-BT73-030/30C14M A10 M4-BT73-030/30W14M A10 6,0 92 28 16,0 15,87 M4-BT73-060/28C16M A10 M4-BT73-060/28W16M A10 8,0 104 30 20,0 18,58 M4-BT73-080/30C20M A10 M4-BT73-080/30W20M A10 Возможно изготовление инструмента по размерам заказчика и с другим видом износостойкого покрытия РАЗВЕРТКИ СВЕРЛА
