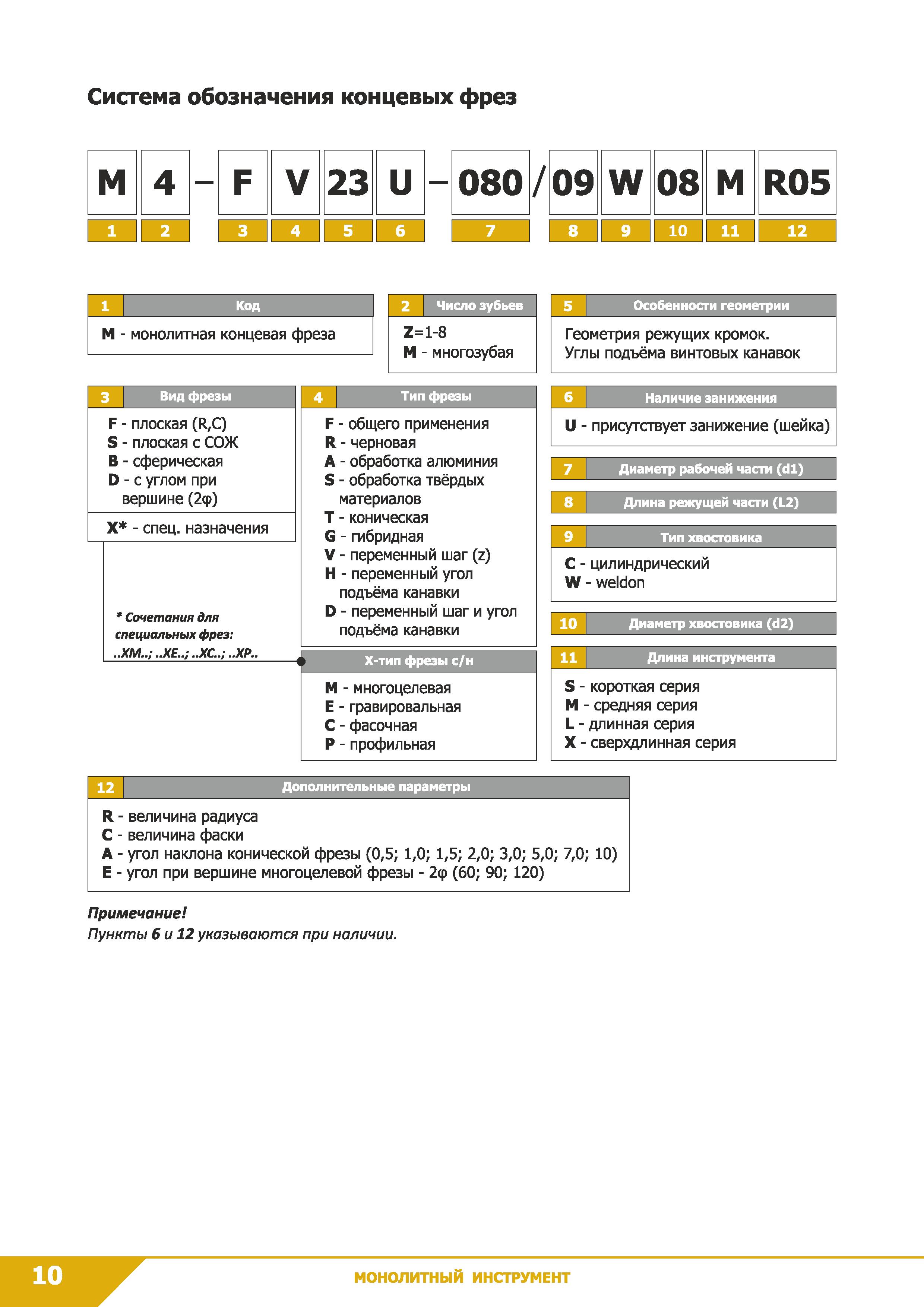

Система обозначения концевых фрез м 4 F V 23 и 080 / 09 W 08 м R05 8 9 10 11 12 М - монолитная концевая фреза 2 Число зубьев Z= м 1-8 - многозубая 5 Особенности геометрии Геометрия режущих кромок. Углы подъёма винтовых канавок 3 Вид фрезы I 4 Тип фрезы F - плоская (R,C) F - общего применения S - плоская с СОЖ R- черновая В - сферическая А - обработка алюминия D - с углом при S - обработка твёрдых вершине (2q>) материалов Т - коническая L х - спец. назначения G - гибридная V - переменный шаг (z) Н - переменный угол подъёма канавки Сочетания для D - переменный шаг и угол специальных фрез: подъёма канавки ..ХМ..; ..ХЕ..; ..ХС..; ..ХР.. Х-тип фрезы с/н М - многоцелевая Е- гравировальная С -фасочная Р - профильная Наличие занижения U - присутствует занижение (шейка) Диаметр рабочей части (dl) Длина режущей части (L2) Тип хвостовика С - цилиндрический W - weldon 10 Диаметр хвостовика (d2) Длина инструмента S - короткая серия М - средняя серия L - длинная серия X - сверхдлинная серия 12 Дополнительные параметры R - величина радиуса С - величина фаски А - угол наклона конической фрезы (0,5; 1,0; 1,5; 2,0; 3,0; 5,0; 7,0; 10) Е - угол при вершине многоцелевой фрезы - 2ср (60; 90; 120) Примечание Пункты 6 и 12 указываются при наличии. МОНОЛИТНЫЙ ИНСТРУМЕНТ
