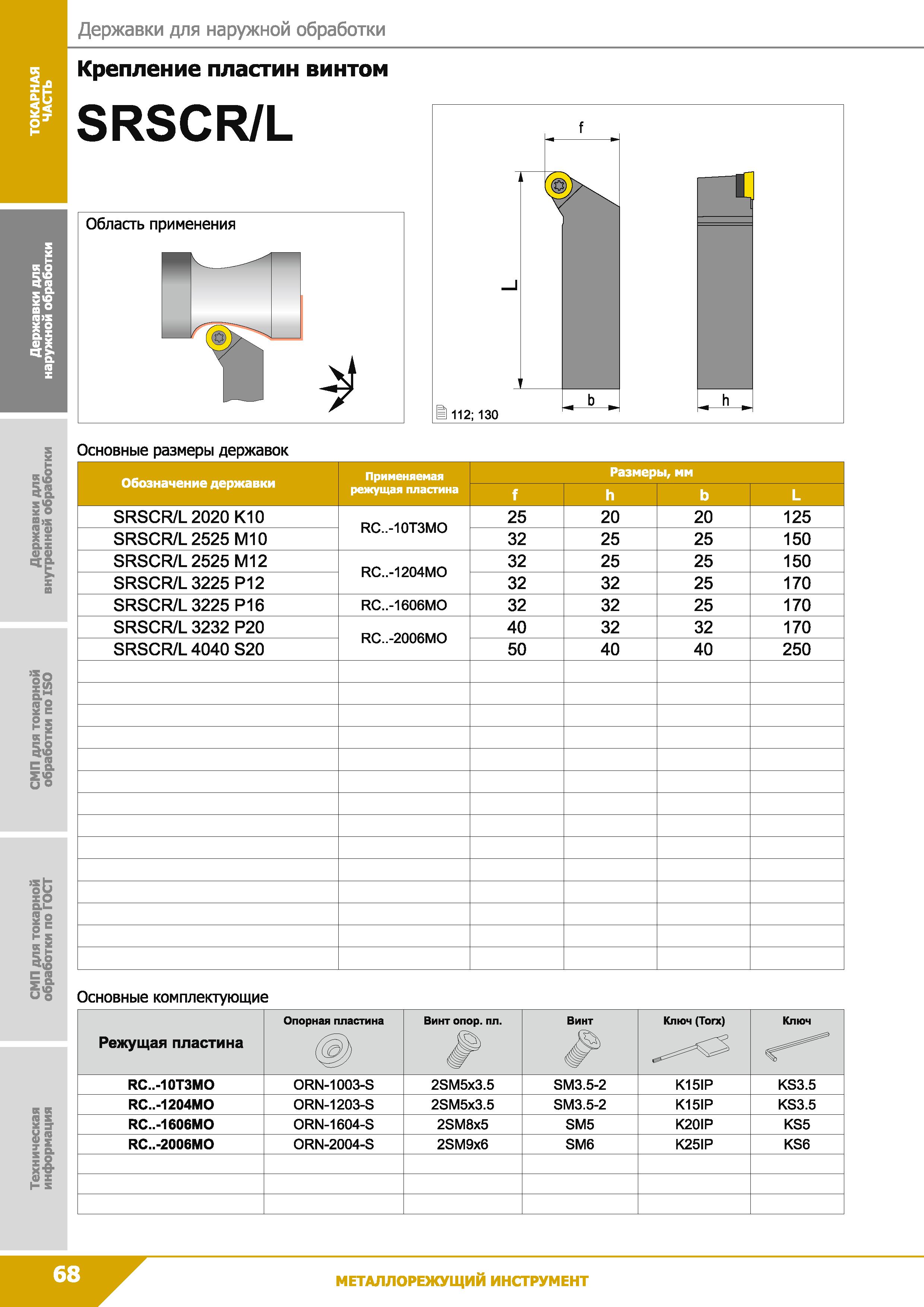

Державки для наружной обработки Крепление пластин винтом SRSCR/L Основные размеры державок Обозначение державки Применяемая режущая пластина Размеры, мм f h b L SRSCR/L 2020 К10 RC..-ЮТЗМО 25 20 20 125 SRSCR/L 2525 М10 32 25 25 150 SRSCR/L 2525 М12 RC..-1204MO 32 25 25 150 SRSCR/L 3225 Р12 32 32 25 170 SRSCR/L 3225 Р16 RC..-1606MO 32 32 25 170 SRSCR/L 3232 Р20 RC..-20Q6MO 40 32 32 170 SRSCR/L 4040 S20 50 40 40 250 Основные комплектующие Режущая пластина Опорная пластина ( )) Винт опорной пластины Винт Ключ (Тогх) Ключ RC..-ЮТЗМО ORN-1003-S 2SM5X3.5 SM3.5-2 K15IP KS3.5 RC..-1204MO ORN-1203-S 2SM5X3.5 SM3.5-2 K15IP KS3.5 RC..-1 бОбМО ORN-1604-S 2SM8x5 SM5 K20IP KS5 RC..-2006MQ ORN-2004-S 2SM9X6 SM6 K25IP KS6 Инструмент по металлу для станков
