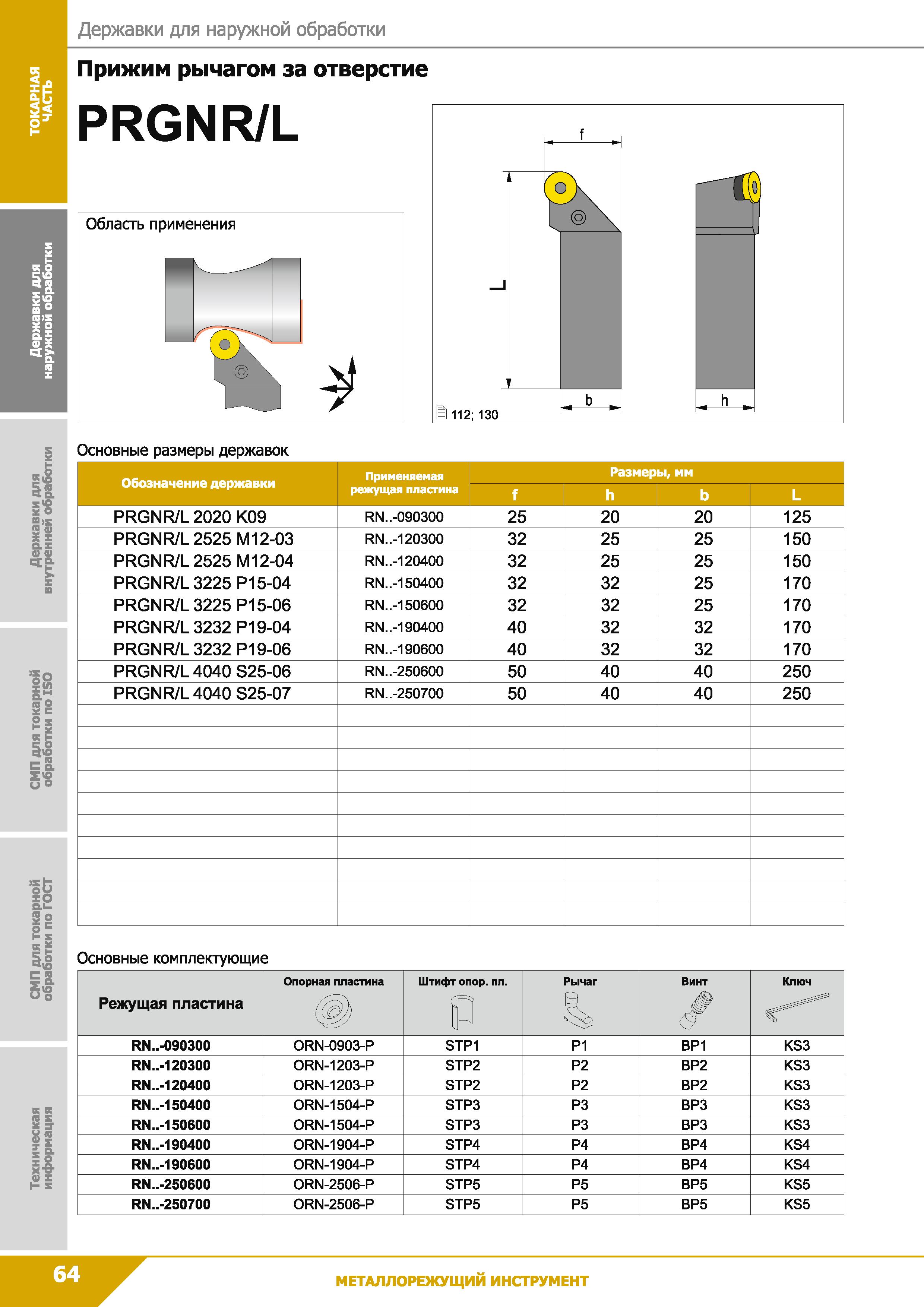

Державки для наружной обработки Прижим рычагом за отверстие PRGNR/L Основные размеры державок к 2 && £>s и Обозначение державки Применяемая режущая пластина Размеры, мм f h b L PRGNR/L 2020 К09 RN..-090300 25 20 20 125 PRGNR/L 2525 М12-03 RN..-120300 32 25 25 150 PRGNR/L 2525 М12-04 RN..-120400 32 25 25 150 PRGNR/L 3225 Р15-04 RN..-150400 32 32 25 170 PRGNR/L 3225 Р15-06 RN..-150600 32 32 25 170 PRGNR/L 3232 Р19-04 RN..-190400 40 32 32 170 PRGNR/L 3232 Р19-06 RN..-190600 40 32 32 170 PRGNR/L 4040 S25-06 RN..-250600 50 40 40 250 PRGNR/L 4040 S25-07 RN..-250700 50 40 40 250 si s t 1 с а S'S “5 II 11 и О Основные комплектующие Режущая пластина Опорная пластина ( j) Штифт опор. пл. iP Рычаг Винт Ключ RN..-090300 ORN-0903-P STP1 Р1 ВР1 KS3 RN..-120300 ORN-1203-P STP2 Р2 ВР2 KS3 RN..-120400 ORN-1203-P STP2 Р2 ВР2 KS3 RN..-150400 ORN-1504-P STP3 РЗ ВРЗ KS3 RN..-150600 ORN-1504-P STP3 РЗ ВРЗ KS3 RN..-190400 ORN-1904-P STP4 Р4 ВР4 KS4 RN..-190600 ORN-1904-P STP4 Р4 ВР4 KS4 RN..-250600 ORN-2506-P STP5 Р5 ВР5 KS5 RN..-250700 ORN-2506-P STP5 Р5 ВР5 KS5 к к S se (О I
