Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system КЗТС (KZTS) | Каталог КЗТС 2019 Инструмент с пластинами по металлу (Всего 284 стр.) |
|||||
55 Каталог КЗТС 2019 Инструмент с пластинами Резцы Фрезы по металлу Стр.55 |
|||||

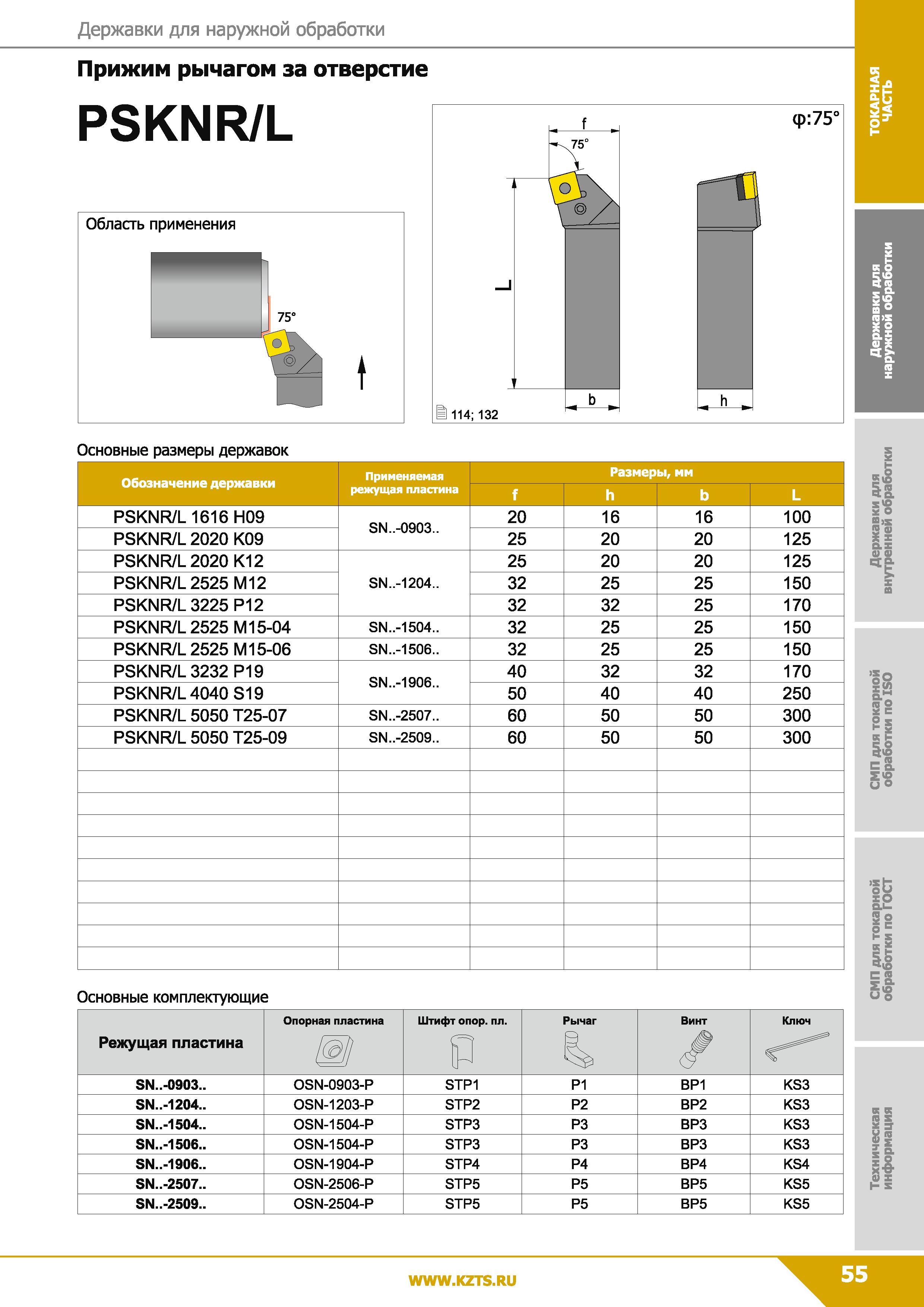

Каталог КЗТС 2019 Инструмент с пластинами по металлу Стр. 55 0055 Lab2u Державки для наружной обработки Прижим рычагом за отверстие PSKNR/L Область применения 75° Щ/ j Основные размеры державок Обозначение державки Применяемая режущая пластина Размеры, мм f h b L PSKNR/L 1616 Н09 SN..-0903.. 20 16 16 100 PSKNR/L 2020 К09 25 20 20 125 PSKNR/L 2020 К12 SN..-1204.. 25 20 20 125 PSKNR/L 2525 М12 32 25 25 150 PSKNR/L 3225 Р12 32 32 25 170 PSKNR/L 2525 М15-04 SN..-1504.. 32 25 25 150 PSKNR/L 2525 М15-06 SN..-1506.. 32 25 25 150 PSKNR/L 3232 Р19 SN..-1906.. 40 32 32 170 PSKNR/L 4040 S19 50 40 40 250 PSKNR/L 5050 Т25-07 SN..-2507.. 60 50 50 300 PSKNR/L 5050 Т25-09 SN..-2509.. 60 50 50 300 Основные комплектующие Режущая пластина Опорная пластина Штифт опор. ПЛ. Р Рычаг Винт Ключ SN..-0903.. OSN-0903-P STP1 Р1 ВР1 KS3 SN..-1204.. OSN-1203-P STP2 Р2 ВР2 KS3 SN..-1504.. OSN-1504-Р STP3 РЗ ВРЗ KS3 SN..-1506.. OSN-1504-Р STP3 РЗ ВРЗ KS3 SN..-1906.. OSN-1904-P STP4 Р4 ВР4 KS4 SN..-2507.. OSN-2506-P STP5 Р5 ВР5 KS5 SN..-2509.. OSN-2504-P STP5 Р5 ВР5 KS5 |
|||||
