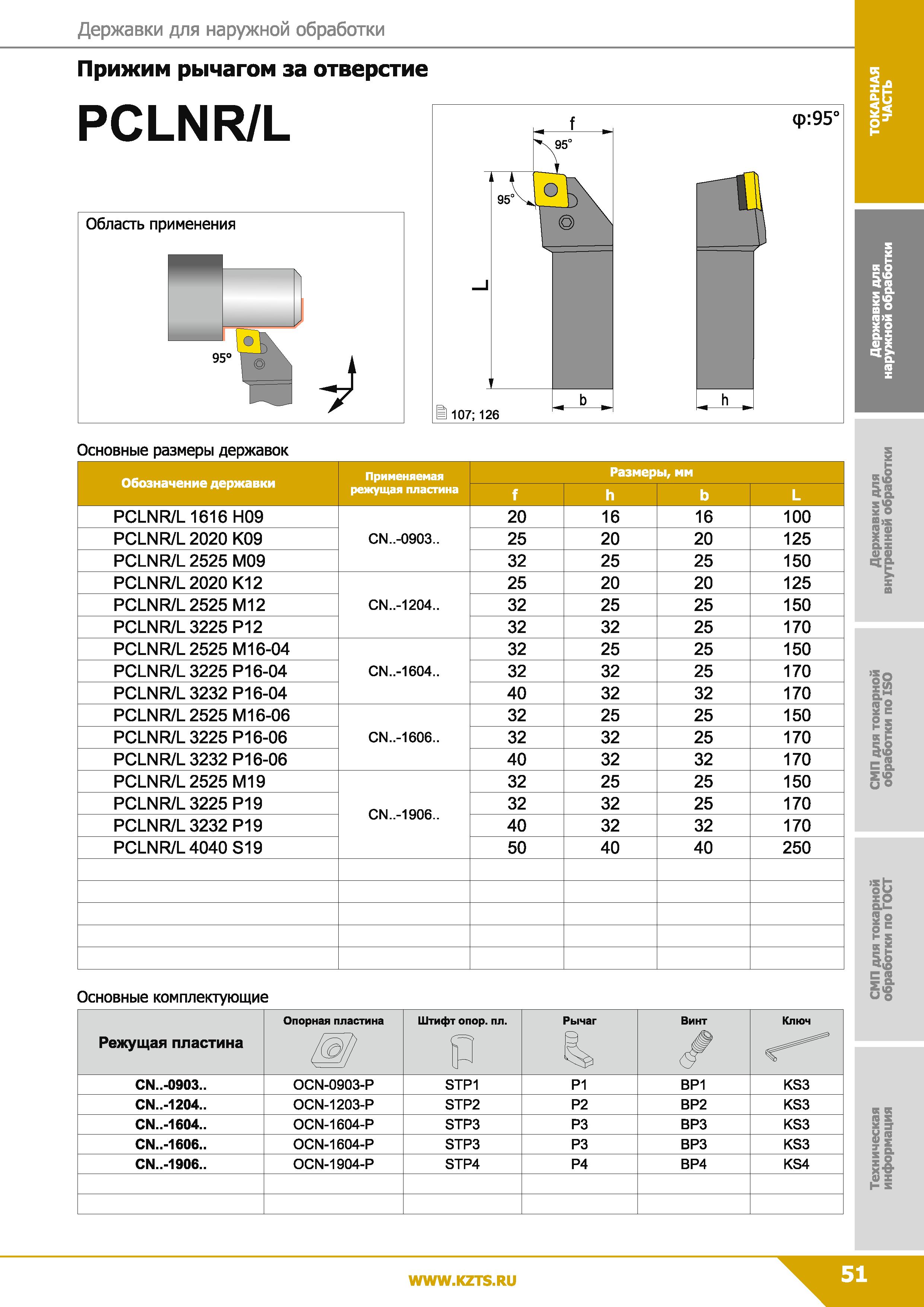

Державки для наружной обработки Прижим рычагом за отверстие PCLNR/L Основные размеры державок Обозначение державки Применяемая режущая пластина Размеры, мм h PCLNR/L 1616 Н09 CN..-0903.. 20 16 16 100 PCLNR/L 2020 К09 25 20 20 125 PCLNR/L 2525 М09 32 25 25 150 PCLNR/L 2020 К12 CN..-1204.. 25 20 20 125 PCLNR/L 2525 М12 32 25 25 150 PCLNR/L 3225 Р12 32 32 25 170 PCLNR/L 2525 М16-04 CN..-1604.. 32 25 25 150 PCLNR/L 3225 Р16-04 32 32 25 170 PCLNR/L 3232 Р16-04 40 32 32 170 PCLNR/L 2525 М16-06 CN..-1606.. 32 25 25 150 PCLNR/L 3225 Р16-06 32 32 25 170 PCLNR/L 3232 Р16-06 40 32 32 170 PCLNR/L 2525 М19 CN..-1906.. 32 25 25 150 PCLNR/L 3225 Р19 32 32 25 170 PCLNR/L 3232 Р19 40 32 32 170 PCLNR/L 4040 S19 50 40 40 250 Основные комплектующие Режущая пластина Опорная пластина Штифт опор. ПЛ. Р Рычаг Винт Ключ CN..-0903.. OCN-0903-P STP1 Р1 ВР1 KS3 CN..-1204.. OCN-1203-P STP2 Р2 ВР2 KS3 CN..-1604.. OCN-1604-P STP3 РЗ ВРЗ KS3 CN..-1606.. OCN-1604-P STP3 РЗ ВРЗ KS3 CN..-1906.. OCN-1904-P STP4 Р4 ВР4 KS4
