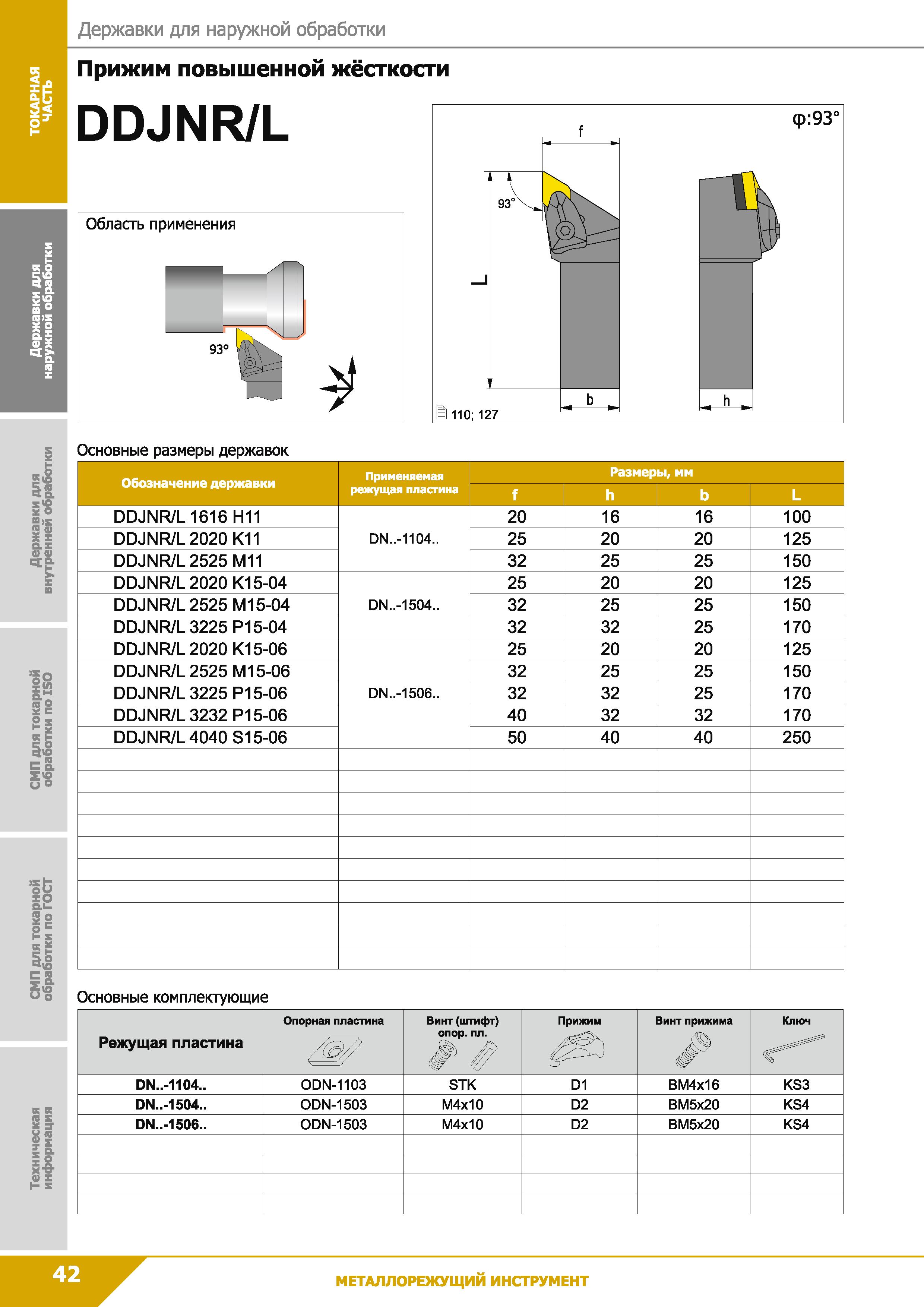

Державки для наружной обработки Прижим повышенной жёсткости DDJNR/L Основные размеры державок к 2 && £>s и Обозначение державки Применяемая режущая пластина Размеры, мм f h b L DDJNR/L 1616 Н11 DN..-1104.. 20 16 16 100 DDJNR/L 2020 К11 25 20 20 125 DDJNR/L 2525 М11 32 25 25 150 DDJNR/L 2020 К15-04 DN..-1504.. 25 20 20 125 DDJNR/L 2525 М15-04 32 25 25 150 DDJNR/L 3225 Р15-04 32 32 25 170 DDJNR/L 2020 К15-06 DN..-1506.. 25 20 20 125 DDJNR/L 2525 М15-06 32 25 25 150 DDJNR/L 3225 Р15-06 32 32 25 170 DDJNR/L 3232 Р15-06 40 32 32 170 DDJNR/L 4040 S15-06 50 40 40 250 si s t 1 с а S'S “5 1 11 и О Основные комплектующие
