144 Каталог КЗТС 2019 Инструмент с пластинами Резцы Фрезы по металлу Стр.144

Каталог КЗТС 2019 Инструмент с пластинами по металлу Стр. 144 0144 Lab2u

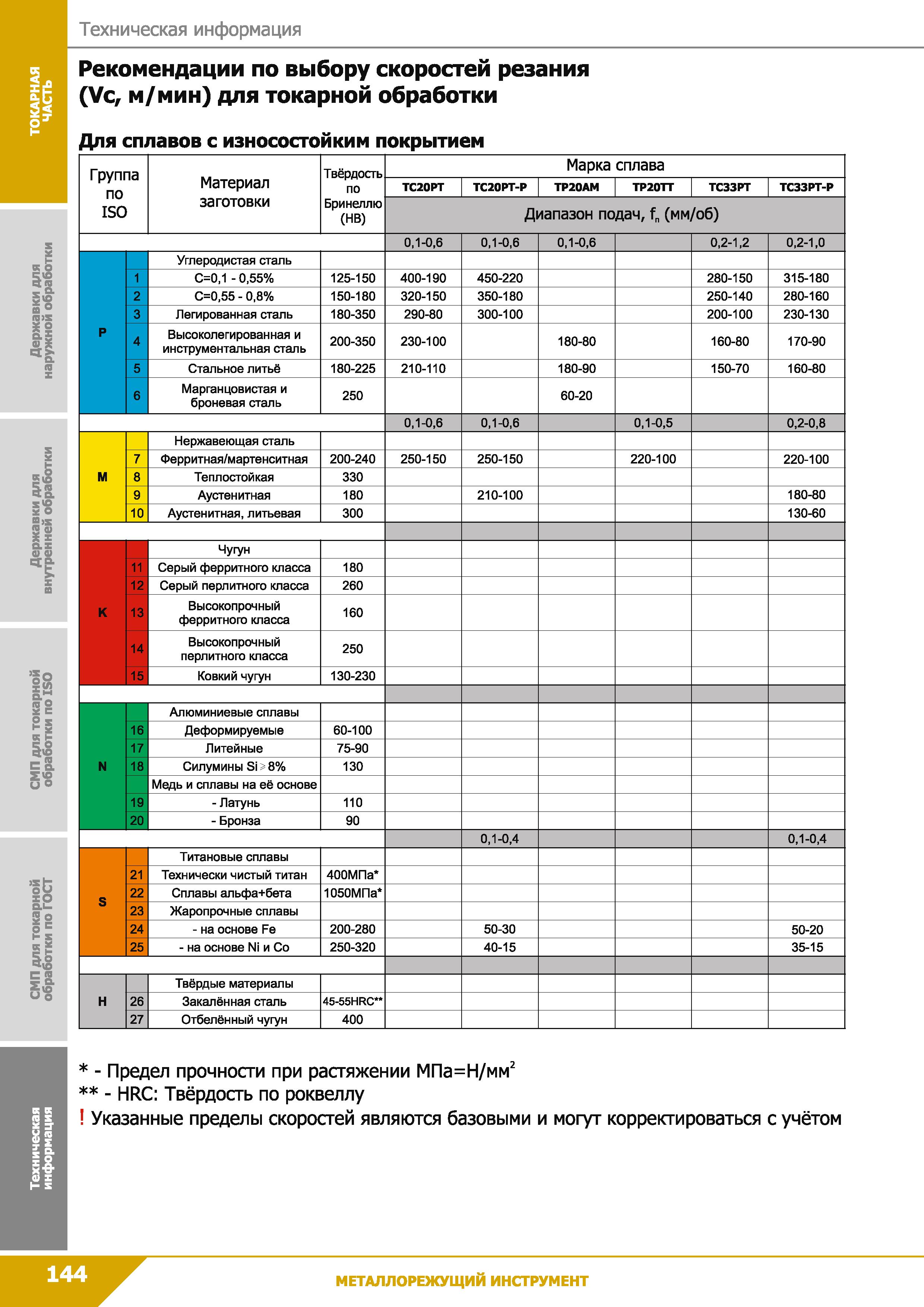

Техническая информация Рекомендации по выбору скоростей резания (Vc, м/мин) для токарной обработки Для сплавов с износостойким покрытием Г руппа по ISO Материал заготовки Твёрдость по Бринеллю (НВ) Марка сплава TC20PT TC20PT-P ТР20АМ ТР20ТТ ТСЗЗРТ TC33PT-P Диапазон подач, fn (мм/об) 0,1-0,6 0,1-0,6 0,1-0,6 0,2-1,2 0,2-1,0 р Углеродистая сталь 1 С=0,1 - 0,55% 125-150 400-190 450-220 280-150 315-180 2 С=0,55 - 0,8% 150-180 320-150 350-180 250-140 280-160 3 Легированная сталь 180-350 290-80 300-100 200-100 230-130 4 Высоколегированная и инструментальная сталь 200-350 230-100 180-80 160-80 170-90 5 Стальное литьё 180-225 210-110 180-90 150-70 160-80 6 Марганцовистая и броневая сталь 250 60-20 0,1-0,6 0,1-0,6 0,1-0,5 0,2-0,8 м Нержавеющая сталь 7 Ферритная/мартенситная 200-240 250-150 250-150 220-100 220-100 8 Теплостойкая 330 9 Аустенитная 180 210-100 180-80 10 Аустенитная, литьевая 300 130-60 к Чугун 11 Серый ферритного класса 180 12 Серый перлитного класса 260 13 Высокопрочный ферритного класса 160 14 Высокопрочный перлитного класса 250 15 Ковкий чугун 130-230 N Алюминиевые сплавы 16 Деформируемые 60-100 17 Литейные 75-90 18 Силумины Si 8% 130 Медь и сплавы на её основе 19 - Латунь 110 20 - Бронза 90 0,1-0,4 0,1-0,4 Титановые сплавы 21 Технически чистый титан 400МПа S 22 Сплавы альфа+бета 1050МПа 23 Жаропрочные сплавы 24 - на основе Fe 200-280 50-30 50-20 25 - на основе Ni и Со 250-320 40-15 35-15 н Твёрдые материалы 26 Закалённая сталь 45-55HRC” 27 Отбелённый чугун 400 - Предел прочности при растяжении МПа=Н/мм2 - HRC: Твёрдость по роквеллу Указанные пределы скоростей являются базовыми и могут корректироваться с учётом металлорежущий инструмент
