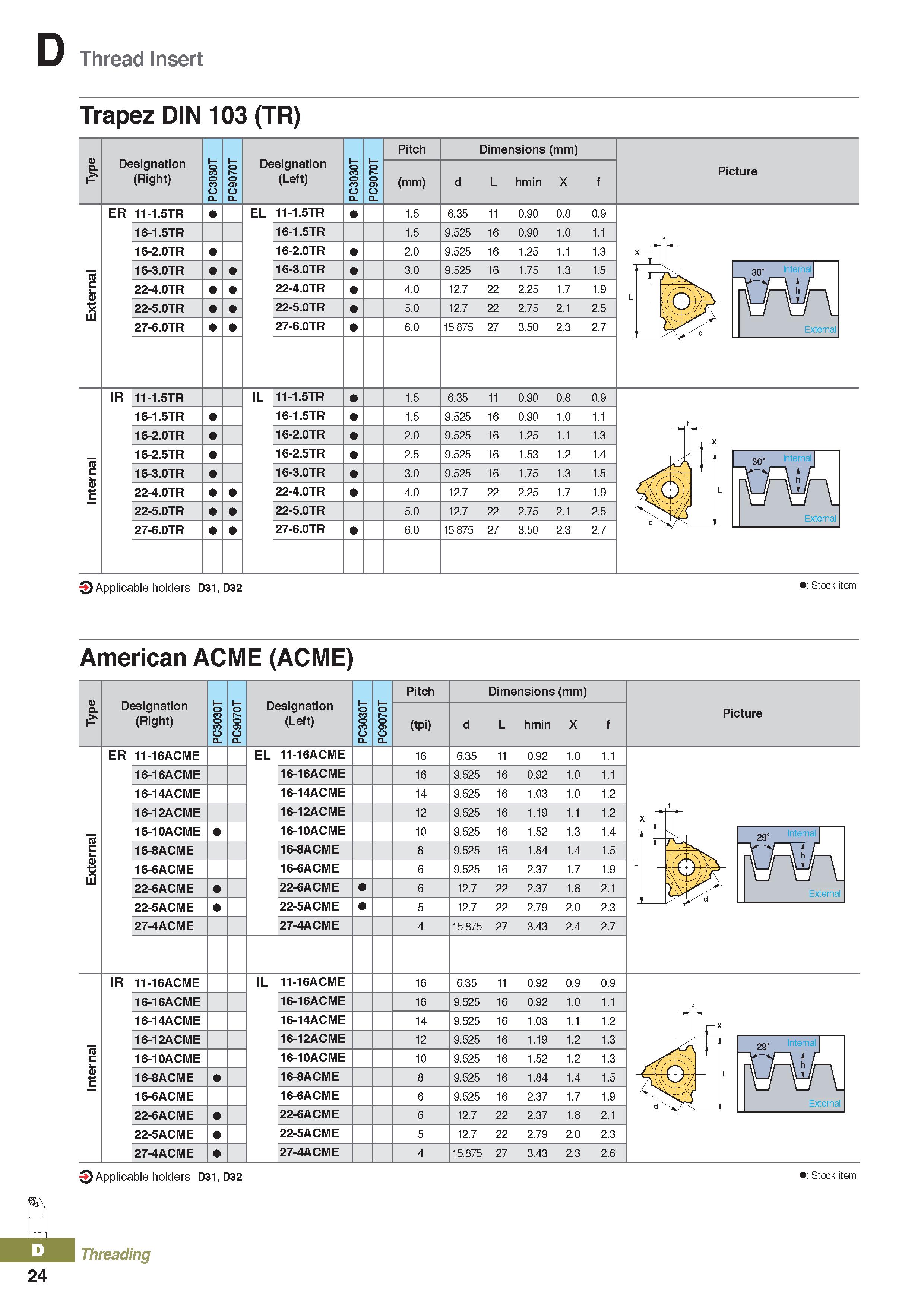

408 Каталог KORLOY 2020 Инструмент и оснастка для станков по металлу Стр.D24
Каталог KORLOY 2020 Инструмент для станков по металлу Стр. D24 0408 Lab2u Thread Insert Trapez DIN 103 (TR) Type Designation (Right) PC3030T PC9070T Designation (Left) PC3030T PC9070T Pitch Dimensions (mm) Picture (mm) d L hmin X f External ER 11-1.5TR EL 11-1.5TR 1.5 6.35 11 0.90 0.8 0.9 16-1.5TR 16-1.5TR 1.5 9.525 16 0.90 1.0 1.1 16-2.0TR 16-2.0TR 2.0 9.525 16 1.25 1.1 1.3 X I 16-3.0TR 16-3.0TR 3.0 9.525 16 1.75 1.3 1.5 L 3q° Internal OTn External 22-4.0TR 22-4.0TR 4.0 12.7 22 2.25 1.7 1.9 22-5.0TR 22-5.0TR 5.0 12.7 22 2.75 2.1 2.5 27-6.0TR 27-6.0TR 6.0 15.875 27 3.50 2.3 2.7 7\Vd Internal IR 11-1.5TR IL 11-1.5TR 1.5 6.35 11 0.90 0.8 0.9 16-1.5TR 16-1.5TR 1.5 9.525 16 0.90 1.0 1.1 16-2.0TR 16-2.0TR 2.0 9.525 16 1.25 1.1 1.3 d i x 16-2.5TR 16-2.5TR 2.5 9.525 16 1.53 1.2 1.4 Internal 16-3.0TR 16-3.0TR 3.0 9.525 16 1.75 1.3 1.5 mK 22-4.0TR 22-4.0TR 4.0 12.7 22 2.25 1.7 1.9 22-5.0TR 22-5.0TR 5.0 12.7 22 2.75 2.1 2.5 27-6.0TR 27-6.0TR 6.0 15.875 27 3.50 2.3 2.7 O Applicable holders D31, D32 : Stock item American ACME (ACME) Designation (Right) PC3030T PC9070T Designation (Left) PC3030T PC9070T Pitch Dimensions (mm) (tpi) d L hmin X f ER 11-16ACME EL 11-16ACME 16 6.35 11 0.92 1.0 1.1 16-16ACME 16-16ACME 16 9.525 16 0.92 1.0 1.1 16-14ACME 16-14ACME 14 9.525 16 1.03 1.0 1.2 16-12ACME 16-12ACME 12 9.525 16 1.19 1.1 1.2 16-10ACME 16-10ACME 10 9.525 16 1.52 1.3 1.4 16-8ACME 16-8ACME 8 9.525 16 1.84 1.4 1.5 16-6ACME 16-6ACME 6 9.525 16 2.37 1.7 1.9 22-6ACME 22-6ACME 6 12.7 22 2.37 1.8 2.1 22-5ACME 22-5ACME 5 12.7 22 2.79 2.0 2.3 27-4ACME 27-4ACME 4 15.875 27 3.43 2.4 2.7 IR 11-16ACME IL 11-16ACME 16 6.35 11 0.92 0.9 0.9 16-16ACME 16-16ACME 16 9.525 16 0.92 1.0 1.1 16-14ACME 16-14ACME 14 9.525 16 1.03 1.1 1.2 16-12ACME 16-12ACME 12 9.525 16 1.19 1.2 1.3 16-10ACME 16-10ACME 10 9.525 16 1.52 1.2 1.3 16-8ACME 16-8ACME 8 9.525 16 1.84 1.4 1.5 16-6ACME 16-6ACME 6 9.525 16 2.37 1.7 1.9 22-6ACME 22-6ACME 6 12.7 22 2.37 1.8 2.1 22-5ACME 22-5ACME 5 12.7 22 2.79 2.0 2.3 27-4ACME 27-4ACME 4 15.875 27 3.43 2.3 2.6 Picture - .L Applicable holders D31, D32 : Stock item Threading 24
