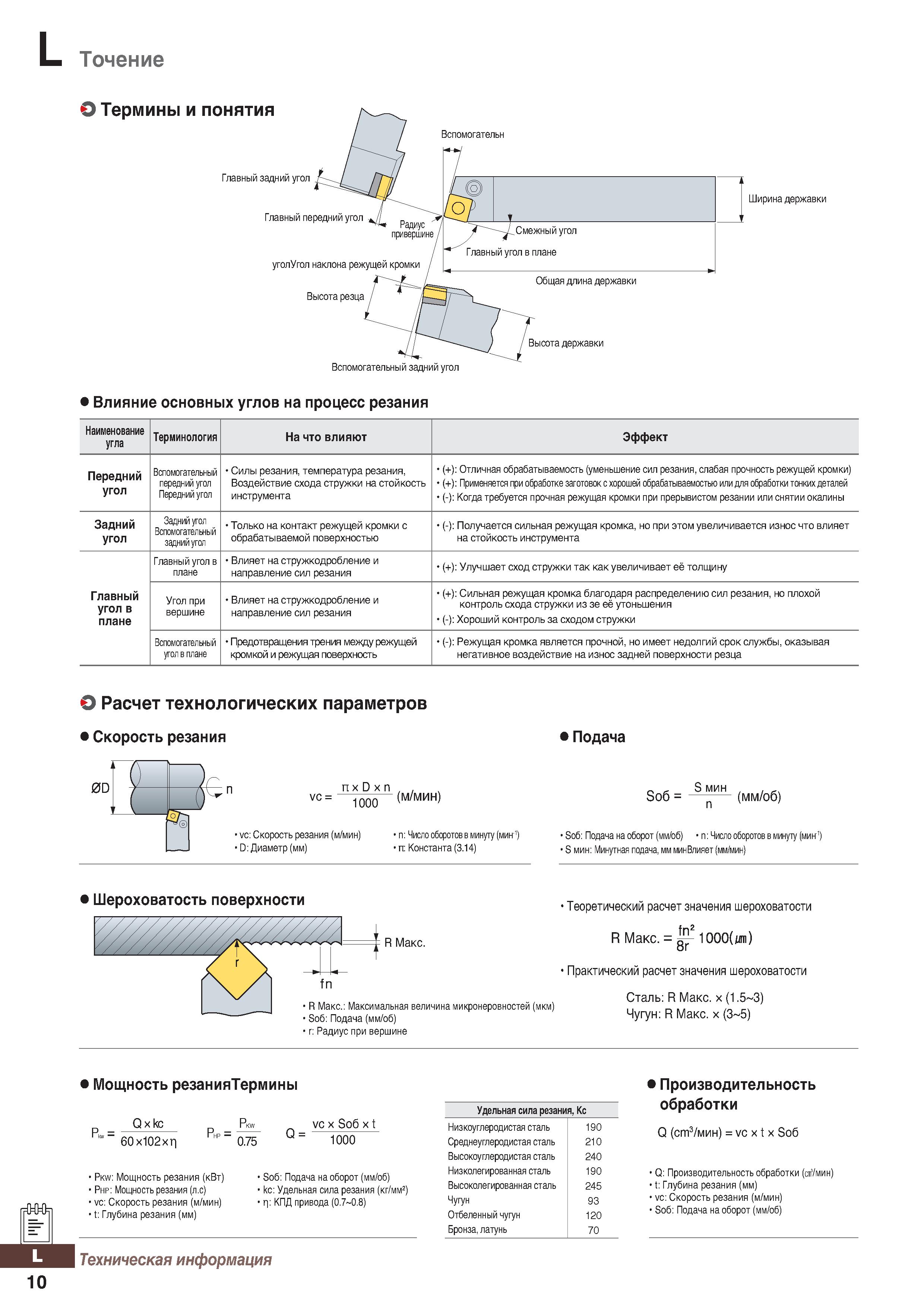

Точение О Термины Ширина державки Влияние основных углов на процесс резания Наименование угла Терминология На что влияют Эффект Передний угол Вспомогательный передний угол Передний угол Силы резания, температура резания, Воздействие схода стружки на стойкость инструмента (+): Отличная обрабатываемость (уменьшение сил резания, слабая прочность режущей кромки) (+): Применяется при обработке заготовок с хорошей обрабатываемостью или для обработки тонких деталей (-): Когда требуется прочная режущая кромки при прерывистом резании или снятии окалины Задний угол Задний угол Вспомогательный задний угол Только на контакт режущей кромки с обрабатываемой поверхностью (-): Получается сильная режущая кромка, но при этом увеличивается износ что влияет на стойкость инструмента Главный угол в плане Главныйугол в плане Влияет на стружкодробление и направление сил резания (+): Улучшает сход стружки так какувеличивает её толщину Угол при вершине Влияет на стружкодробление и направление сил резания (+): Сильная режущая кромка благодаря распределению сил резания, но плохой контроль схода стружки из зе её утоньшения (-): Хороший контроль за сходом стружки Вспомогательный угол в плане Предотвращения трения между режущей кромкой и режущая поверхность (-): Режущая кромка является прочной, но имеет недолгий срок службы, оказывая негативное воздействие на износ задней поверхности резца О Расчет технологических параметров Скорость резания JQP tei vc = nxDxn Подача 1000 (м/мин) vc: Скорость резания (м/мин) 0: Диаметр (мм) п: Число оборотов в минуту (мин'1) п: Константа (3.14) „ S мин , , ,,, Soб = - (мм/об) So6: Подача на оборот (мм/об) п: Число оборотов в минуту (мин-1) S мин: Минутная подача, мм/мин Влияет (мм/мин) Шероховатость поверхности R Макс. R Макс.: Максимальная величина микронеровностей (мкм) So6: Подача (мм/об) г: Радиус при вершине Теоретический расчет значения шероховатости ИМакс ЮООЫ Практический расчет значения шероховатости Сталь: R Макс. х (1.5 3) Чугун: R Макс. х (3 5) (гад 10 Мощность резанияТермины р .= Qxkc 60х102хг Рнр Pюл 0.75 Q = vc х Soб х t 1000 Pkw: Мощность резания (кВт) Рнр: Мощностьрезания (л.с) vc: Скорость резания (м/мин) t: Глубина резания (мм) So6: Подача наоборот (мм/об) кс: Удельная сила резания ( кг/мм2 ) : КПД привода (0.7 0.8) Техническая информация Удельная сила резания, Кс Низкоуглеродистая сталь 190 Среднеуглеродистая сталь 210 Высокоуглеродистая сталь 240 Низколегированная сталь 190 Высоколегированная сталь 245 Чугун 93 Отбеленный чугун 120 Бронза, латунь 70 Производительность обработки Q (ст3 мин) =vcxtx S06 Q: Производительность обработки (rf мин) t: Глубина резания (мм) vc: Скорость резания (м/мин) So6: Подача на оборот ( мм/об )
