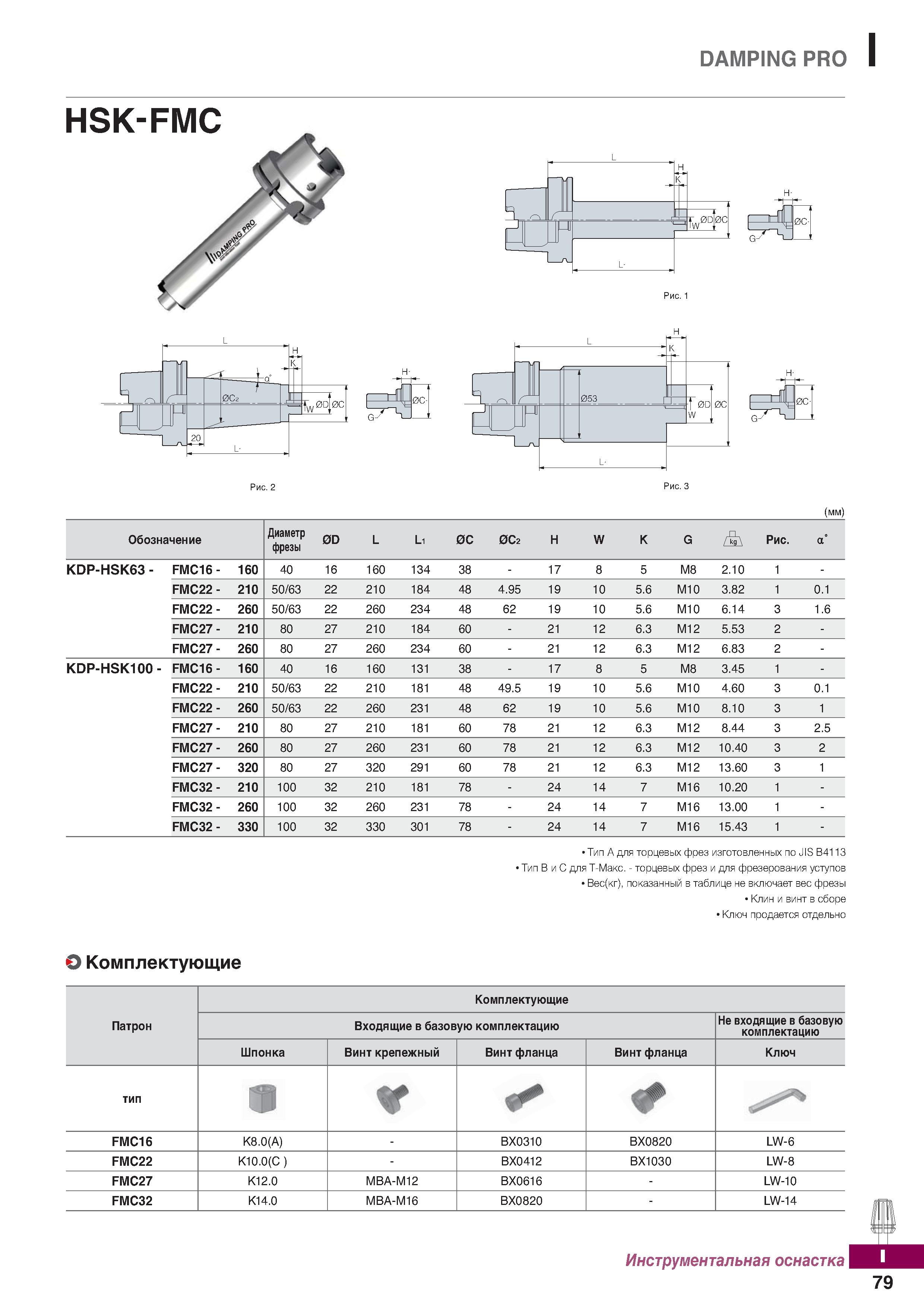

DAMPING PRO HSK-FMC gJO (mm) Обозначение Диаметр фрезы 0D L Li 0С 0С2 H W K G 5 Рис. а" KDP-HSK63 - FMC16 - 160 40 16 160 134 38 - 17 8 5 М8 2.10 1 - FMC22 - 210 50 63 22 210 184 48 4.95 19 10 5.6 М10 3.82 1 0.1 FMC22 - 260 50 63 22 260 234 48 62 19 10 5.6 М10 6.14 3 1.6 FMC27 - 210 80 27 210 184 60 - 21 12 6.3 М12 5.53 2 - FMC27 - 260 80 27 260 234 60 - 21 12 6.3 М12 6.83 2 - KDP-HSK100- FMC16 - 160 40 16 160 131 38 - 17 8 5 М8 3.45 1 - FMC22 - 210 50 63 22 210 181 48 49.5 19 10 5.6 М10 4.60 3 0.1 FMC22 - 260 50 63 22 260 231 48 62 19 10 5.6 М10 8.10 3 1 FMC27 - 210 80 27 210 181 60 78 21 12 6.3 М12 8.44 3 2.5 FMC27 - 260 80 27 260 231 60 78 21 12 6.3 М12 10.40 3 2 FMC27 - 320 80 27 320 291 60 78 21 12 6.3 М12 13.60 3 1 FMC32 - 210 100 32 210 181 78 - 24 14 7 М16 10.20 1 - FMC32 - 260 100 32 260 231 78 - 24 14 7 М16 13.00 1 - FMC32 - 330 100 32 330 301 78 - 24 14 7 М16 15.43 1 - ТипА для торцевых фрез изготовленных noJISB4113 Тип ВиС для Т-Макс. - торцевых фрез и для фрезерования уступов Вес(кг), показанный в таблице не включает вес фрезы Клин и винт в сборе Ключ продается отдельно L H- Комплектующие Патрон Комплектующие Входящие в базовую комплектацию Не входящие в базовую комплектацию Шпонка Винт крепежный Винт фланца Винт фланца Ключ тип 1Г FMC16 К8.0(А) - ВХ0310 ВХ0820 LW-6 FMC22 К10.0(С ) - ВХ0412 ВХ1030 LW-8 FMC27 К12.0 МВА-М12 ВХ0616 - LW-10 FMC32 К14.0 МВА-М16 ВХ0820 - LW-14 Инструментальная оснастка HU 79
