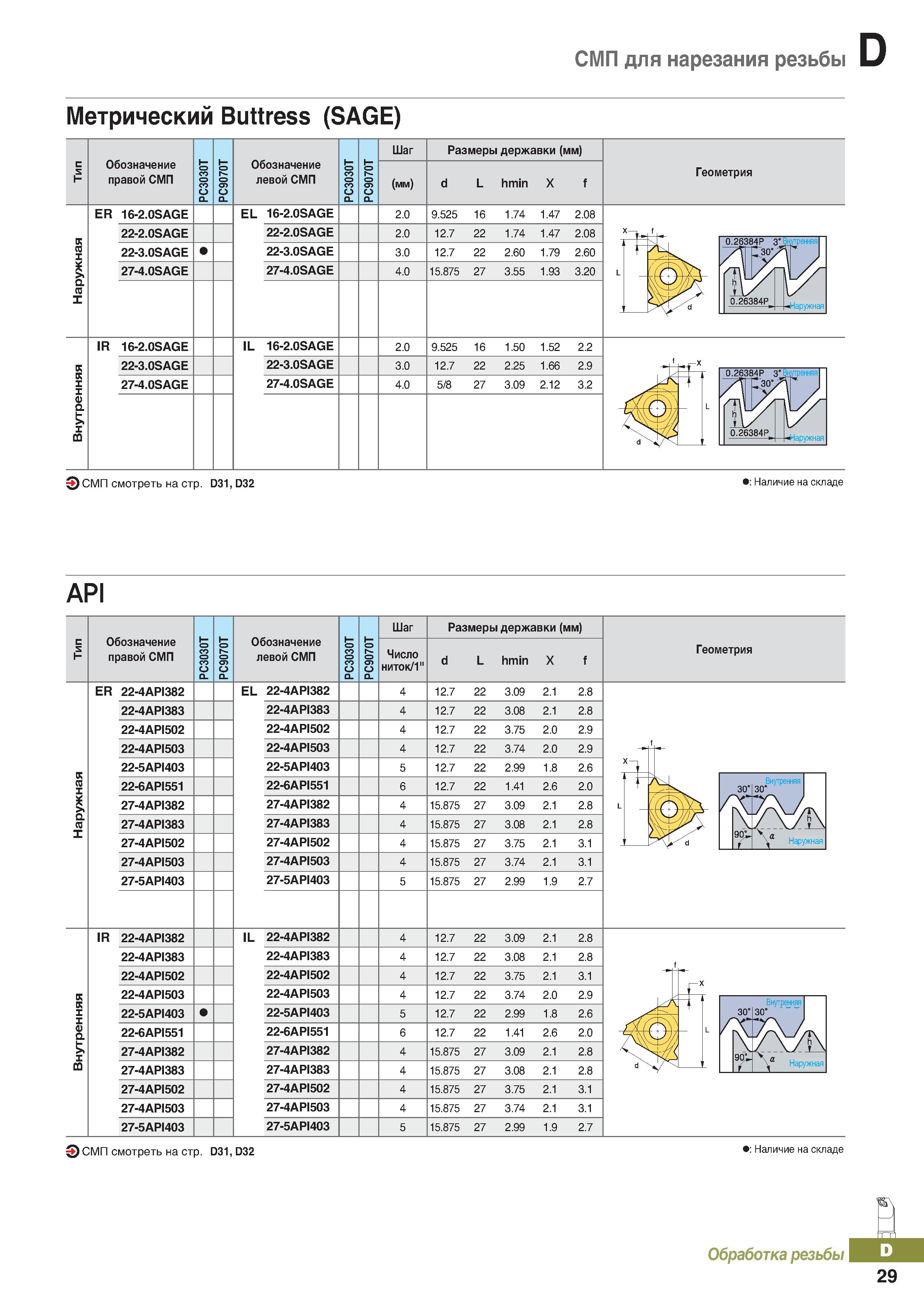

386 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.D29

Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр. D29 0386 Lab2u

СМП для нарезания резьбы Метрический Buttress (SAGE) Обозначение правой СМП Обозначение левой СМП Шаг (мм) Размеры державки (мм) L hmin X f Геометрия ER 16-2.0SAGE EL 16-2.0SAGE 2.0 9.525 16 1.74 1.47 2.08 22-2.0SAGE 22-2.0SAGE 2.0 12.7 22 1.74 1.47 2.08 22-3.0SAGE 22-3.0SAGE 3.0 12.7 22 2.60 1.79 2.60 27-4.0SAGE 27-4.0SAGE 4.0 15.875 27 3.55 1.93 3.20 IR 16-2.0SAGE IL 16-2.0SAGE 2.0 9.525 16 1.50 1.52 2.2 22-3.0SAGE 22-3.0SAGE 3.0 12.7 22 2.25 1.66 2.9 27-4.0SAGE 27-4.0SAGE 4.0 5 8 27 3.09 2.12 3.2 СМП смотреть на стр. D31, D32 Наличие инструмента на складе API Обозначение правой СМП РСЗОЗОТ РС9070Т Обозначение левой СМП РСЗОЗОТ РС9070Т Шаг Размеры державки (мм) Число ниток 1" d L hmin X f ER 22-4API382 EL 22-4API382 4 12.7 22 3.09 2.1 2.8 22-4API383 22-4API383 4 12.7 22 3.08 2.1 2.8 22-4API502 22-4API502 4 12.7 22 3.75 2.0 2.9 22-4API503 22-4API503 4 12.7 22 3.74 2.0 2.9 22-5API403 22-5API403 5 12.7 22 2.99 1.8 2.6 22-6API551 22-6API551 6 12.7 22 1.41 2.6 2.0 27-4API382 27-4API382 4 15.875 27 3.09 2.1 2.8 27-4API383 27-4API383 4 15.875 27 3.08 2.1 2.8 27-4API502 27-4API502 4 15.875 27 3.75 2.1 3.1 27-4API503 27-4API503 4 15.875 27 3.74 2.1 3.1 27-5API403 27-5API403 5 15.875 27 2.99 1.9 2.7 IR 22-4API382 IL 22-4API382 4 12.7 22 3.09 2.1 2.8 22-4API383 22-4API383 4 12.7 22 3.08 2.1 2.8 22-4API502 22-4API502 4 12.7 22 3.75 2.1 3.1 22-4API503 22-4API503 4 12.7 22 3.74 2.0 2.9 22-5API403 22-5API403 5 12.7 22 2.99 1.8 2.6 22-6API551 22-6API551 6 12.7 22 1.41 2.6 2.0 27-4API382 27-4API382 4 15.875 27 3.09 2.1 2.8 27-4API383 27-4API383 4 15.875 27 3.08 2.1 2.8 27-4API502 27-4API502 4 15.875 27 3.75 2.1 3.1 27-4API503 27-4API503 4 15.875 27 3.74 2.1 3.1 27-5API403 27-5API403 5 15.875 27 2.99 1.9 2.7 Геометрия 30 Внутренняя 30° VS > d 90 V fm Наружная 0 СМП смотреть на стр. D31, D32 Наличие инструмента на складе Обработка резьбы 29
