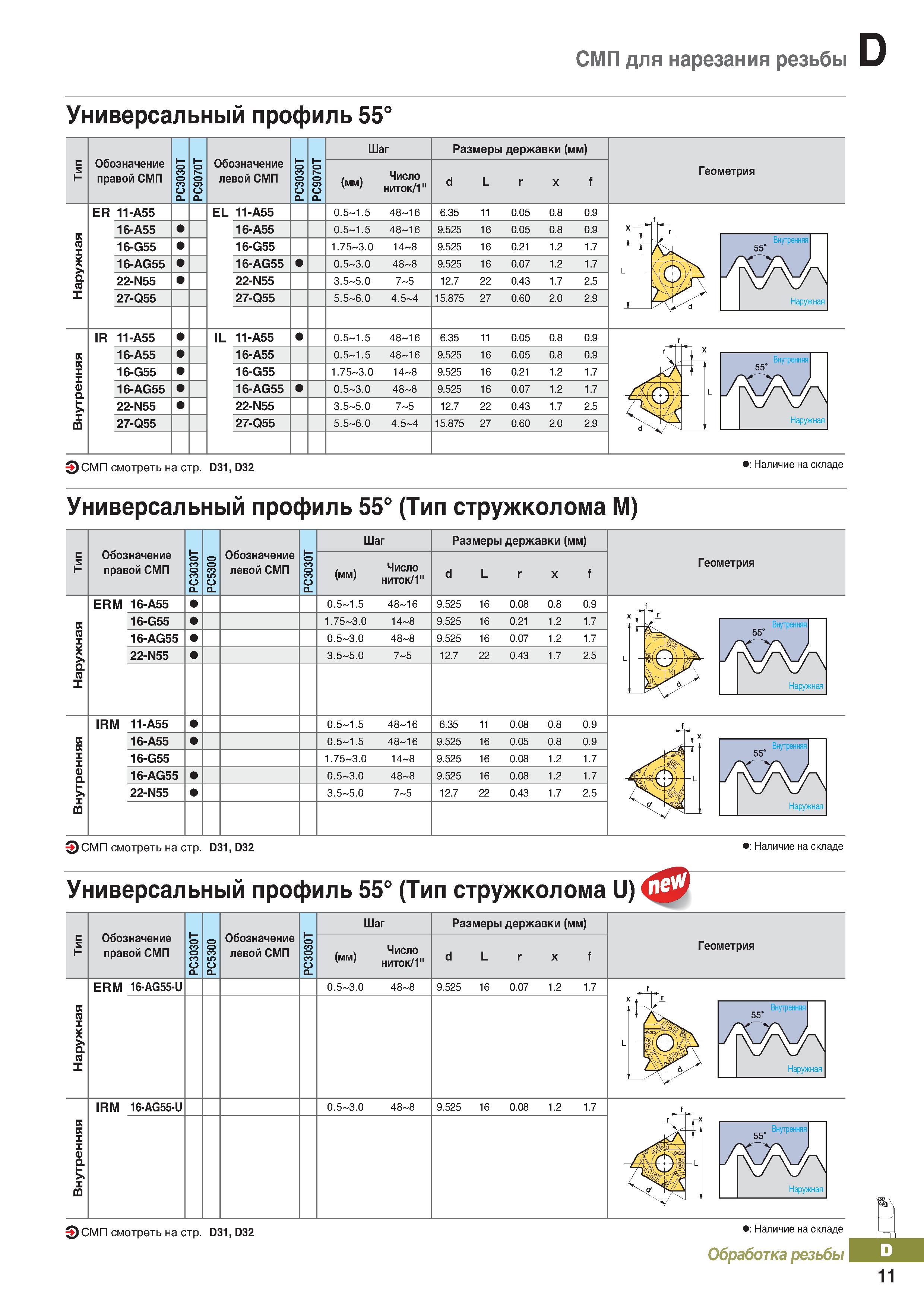

СМП для нарезания резьбы Универсальный профиль 55е Обозначение правой СМП Обозначение левой СМП Шаг (мм) Число ниток 1" Размеры державки (мм) Геометрия ER 11-А55 EL 11-А55 0.5-1.5 48 16 6.35 11 0.05 0.8 0.9 16-А55 16-А55 0.5-1.5 48 16 9.525 16 0.05 0.8 0.9 16-G55 16-G55 1.75-3.0 14 8 9.525 16 0.21 1.2 1.7 16-AG55 16-AG55 0.5-3.0 48 8 9.525 16 0.07 1.2 1.7 22-N55 22-N55 3.5-5.0 7 5 12.7 22 0.43 1.7 2.5 27-Q55 27-Q55 5.5-6.0 4.5 4 15.875 27 0.60 2.0 2.9 х Внутренняя Наружная IR 11-А55 IL 11-А55 0.5-1.5 48 16 6.35 11 0.05 0.8 0.9 16-А55 16-А55 0.5-1.5 48 16 9.525 16 0.05 0.8 0.9 16-G55 16-G55 1.75-3.0 14 8 9.525 16 0.21 1.2 1.7 16-AG55 16-AG55 0.5-3.0 48 8 9.525 16 0.07 1.2 1.7 22-N55 22-N55 3.5-5.0 7 5 12.7 22 0.43 1.7 2.5 27-Q55 27-Q55 5.5-6.0 4.5 4 15.875 27 0.60 2.0 2.9 СМП смотреть на стр. D31.D32 Наличие инструмента на складе Универсальный профиль 55° (Тип стружколома М) Обозначение правой СМП ERM 16-А55 16-G55 16-AG55 22-N55 IRM 11-А55 16-А55 16-G55 16-AG55 22-N55 Обозначение левой СМП Шаг (мм) Число ниток 1" 0.5-1.5 48 16 1.75-3.0 14 8 0.5-3.0 48 8 3.5-5.0 7 5 0.5-1.5 48 16 0.5-1.5 48 16 1.75-3.0 14 8 0.5-3.0 48 8 3.5-5.0 7 5 Размеры державки (мм) 9.525 16 0.08 0.8 0.9 9.525 16 0.21 1.2 1.7 9.525 16 0.07 1.2 1.7 12.7 22 0.43 1.7 2.5 6.35 11 0.08 0.8 0.9 9.525 16 0.05 0.8 0.9 9.525 16 0.08 1.2 1.7 9.525 16 0.08 1.2 1.7 12.7 22 0.43 1.7 2.5 Геометрия У Внутренняя Наружная У Внутренняя W y Наружная СМП смотреть на стр. D31.D32 Наличие инструмента на складе Универсальный профиль 55° (Тип стружколома U) Обозначение правой СМП ERM 16-AG55-U IRM 16-AG55-U Обозначение левой СМП Шаг (мм) Число ниток 1" 0.5-3.0 48 8 о.5 з.о 48- Размеры державки (мм) 9.525 16 0.07 1.2 1.7 9.525 16 0.08 1.2 1.7 Геометрия Внутренняя Наружная Г=р Внутренняя hL Наружная СМПсмотретьнастр. D31.D32 Наличие инструмента на складе Обработка резьбы Jm 11
