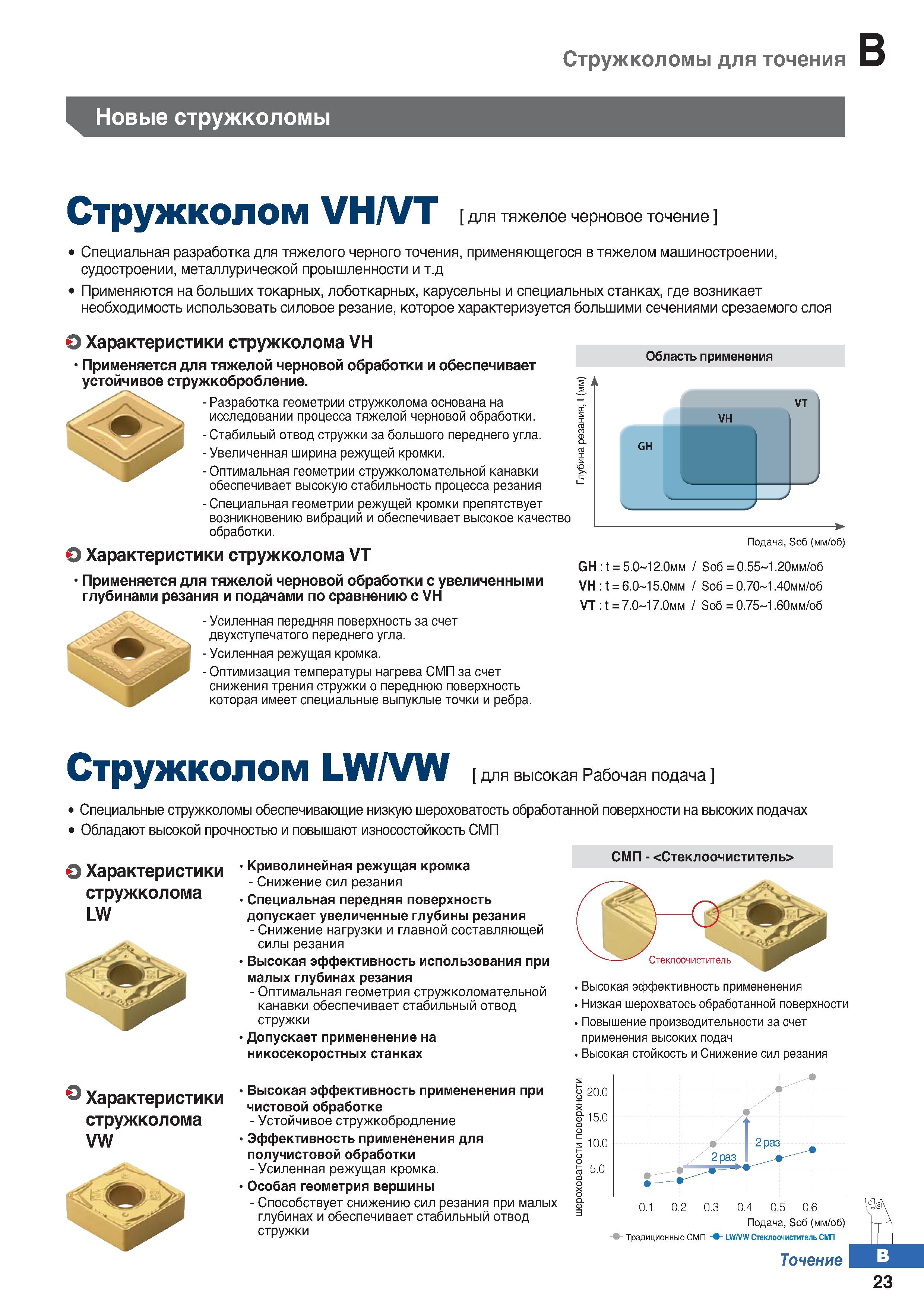

Стружколомы для точения Новые стружколомы Стружколом VH VT для тяжелое черновое точение Специальная разработка для тяжелого черного точения, применяющегося в тяжелом машиностроении, судостроении, металлурической проышленности и т.д Применяются на больших токарных, лоботкарных, карусельны и специальных станках, где возникает необходимость использовать силовое резание, которое характеризуется большими сечениями срезаемого слоя О Характеристики стружколома VH Применяется для тяжелой черновой обработки и обеспечивает устойчивое стружкобробление. - Разработка геометрии стружколома основана на исследовании процесса тяжелой черновой обработки. - Стабильый отвод стружки за большого переднего угла. - Увеличенная ширина режущей кромки. - Оптимальная геометрии стружколомательной канавки обеспечивает высокую стабильность процесса резания - Специальная геометрии режущей кромки препятствует возникновению вибраций и обеспечивает высокое качество обработки. О Характеристики стружколома VT Применяется для тяжелой черновой обработки с увеличенными глубинами резания и подачами по сравнению с VH - Усиленная передняя поверхность за счет двухступечатого переднего угла. - Усиленная режущая кромка. - Оптимизация температуры нагрева СМП за счет снижения трения стружки о переднюю поверхность которая имеет специальные выпуклые точки и ребра. Область применения Подача, Soб (мм/об) GH :t = 5.0 12.0MM S06 = 0.55 1.20 мм/об VH :t = 6.0 15.0мм Soб = 0.70 1.40 мм/об VT :t = 7.0 17.0MM Soб = 0.75 1.60 мм/об Стружколом LW VW для высокая Рабочая подача Специальные стружколомы обеспечивающие низкую шероховатость обработанной поверхности на высоких подачах Обладают высокой прочностью и повышают износостойкость СМП О Характеристики стружколома LW Характеристики стружколома VW Криволинейная режущая кромка - Снижение сил резания Специальная передняя поверхность допускает увеличенные глубины резания - Снижение нагрузки и главной составляющей силы резания Высокая эффективность использования при малых глубинах резания - Оптимальная геометрия стружколомательной канавки обеспечивает стабильный отвод стружки Допускает примененение на никосекоростных станках Высокая эффективность примененения при чистовой обработке - Устойчивое стружкобродление Эффективность примененения для получистовой обработки - Усиленная режущая кромка. Особая геометрия вершины - Способствует снижению сил резания при малых глубинах и обеспечивает стабильный отвод стружки СМП - <Стеклоочиститель> Высокая эффективность примененения Низкая шерохватось обработанной поверхности Повышение производительности за счет применения высоких подач Высокая стойкость и Снижение сил резания Традиционные СМП - Подача, Soб (мм/об) - LW VW Стеклоочиститель СМП Точение 23
