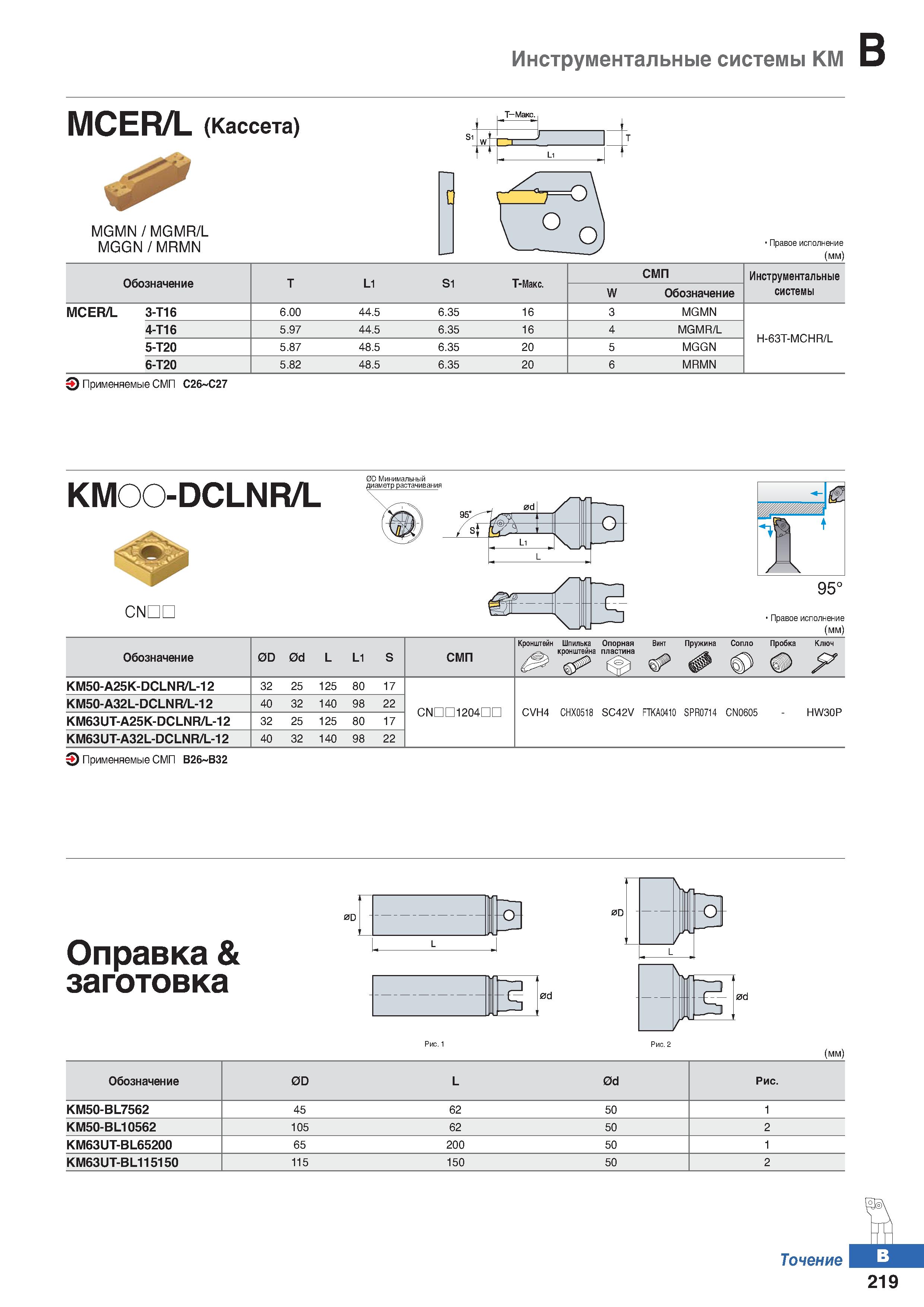

Инструментальные системы КМ MCER/L (Кассета) MGMN MGMR/L MGGN MRMN Правое исполнение (мм) Обозначение T L1 S1 Т-Макс. СМП Инструментальные W Обозначение системы MCER/L 3-T16 6.00 44.5 6.35 16 3 MGMN 4-T16 5.97 44.5 6.35 16 4 MGMR/L H-63T-MCHR/L 5-T20 5.87 48.5 6.35 20 5 MGGN 6-T20 5.82 48.5 6.35 20 6 MRMN Применяемые сменные режущие пластины (СМП) С26 С27 KMOO-DCLNR/L 0D Минимальный диаметр растачивания CNDL 95° Правое исполнение (мм) Обозначение 0D 0d L L1 S СМП Кронштейн Шпилька кронштейна Опорная пластина Винт Пружина Сопло Пробка Ключ У KM50-A25K-DCLNR/L-12 32 25 125 80 17 KM50-A32L-DCLNR/L-12 40 32 140 98 22 CNDD1204nn CVH4 СНХ0518 SC42V FTKA0410 SPR0714 CN0605 - HW30P KM63UT-A25K-DCLNR/L-12 32 25 125 80 17 KM63UT-A32L-DCLNR/L-12 40 32 140 98 22 Применяемые сменные режущие пластины (СМП) В26 В32 Оправка & заготовка О L 0d (мм) Обозначение 0D L 0d Рис. KM50-BL7562 45 62 50 1 KM50-BL10562 105 62 50 2 KM63UT-BL65200 65 200 50 1 KM63UT-BL115150 115 150 50 2
