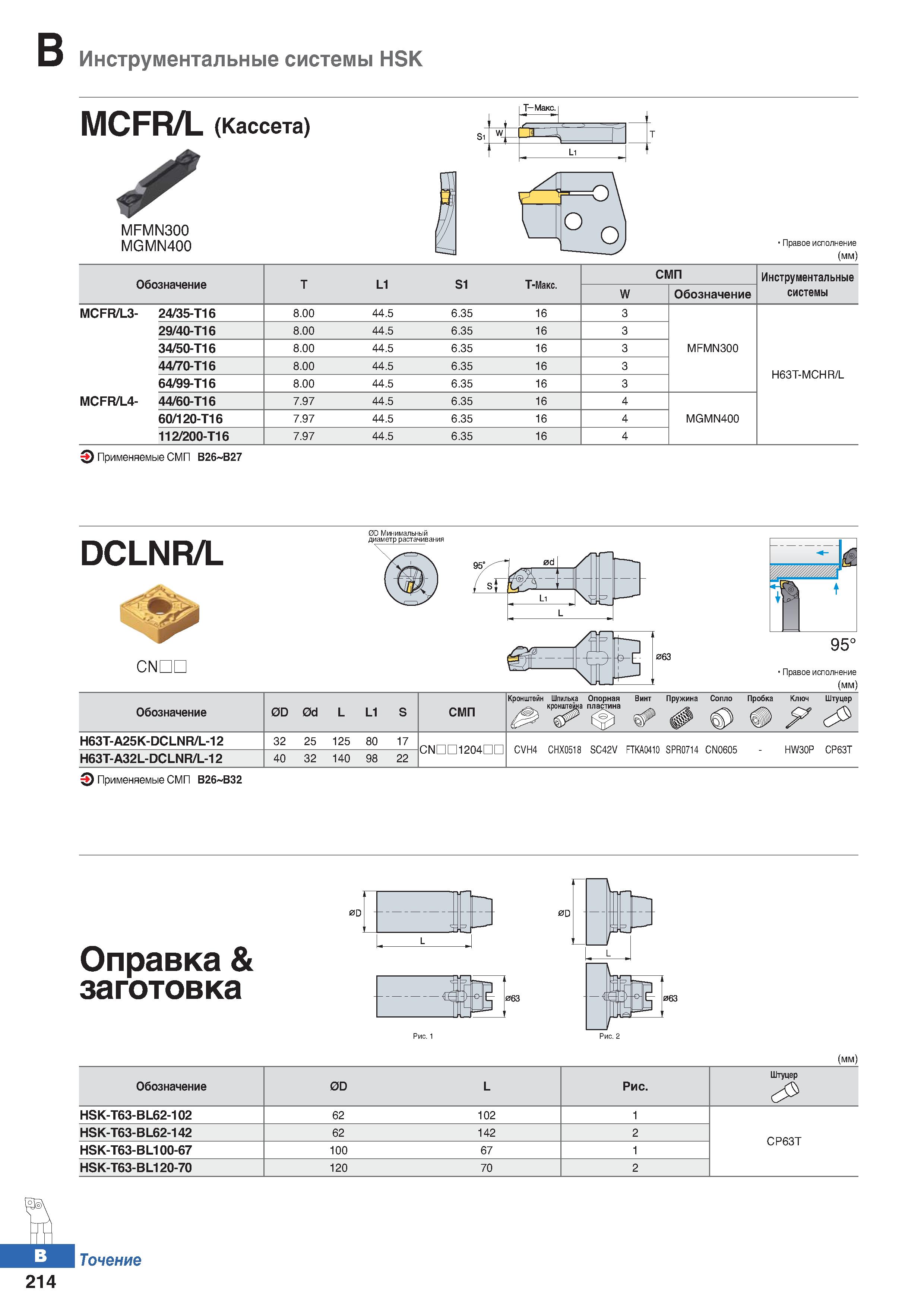

Инструментальные системы HSK MCFR/L (Кассета) X MFMN300 MGMN400 Обозначение T L1 S1 Т-Макс. СМП Инструментальные W Обозначение системы MCFR/L3- 24 35-Т16 8.00 44.5 6.35 16 3 29 40-Т16 8.00 44.5 6.35 16 3 34 50-Т16 8.00 44.5 6.35 16 3 MFMN300 44 70-Т16 8.00 44.5 6.35 16 3 H63T-MCHR/L 64 99-Т16 8.00 44.5 6.35 16 3 MCFR/L4- 44 60-Т16 7.97 44.5 6.35 16 4 60 120-Т16 7.97 44.5 6.35 16 4 MGMN400 112 200-Т16 7.97 44.5 6.35 16 4 Применяемые сменные режущие пластины (СМП) В26 В27 Правое исполнение (мм) DCLNR/L CNDL Правое исполнение (мм) Обозначение 0D 0d L1 S СМП Кронштейн Шпилька Опорная кронштейна пластина Пружина Сопло Пробка Ключ Штуцер H63T-A25K-DCLNR/L-12 H63T-A32L-DCLNR/L-12 32 25 125 80 17 40 32 140 98 22 CNDD1204DC CVH4 СНХ0518 SC42V FTKA0410 SPR0714 CN0605 HW30P СР63Т Применяемые сменные режущие пластины (СМП) В26 В32 Оправка & заготовка (мм) Обозначение 0D L Рис. Штуцер HSK-T63-BL62-102 62 102 1 HSK-T63-BL62-142 62 142 2 СР63Т HSK-T63-BL100-67 100 67 1 HSK-T63-BL120-70 120 70 2 214 Точение
