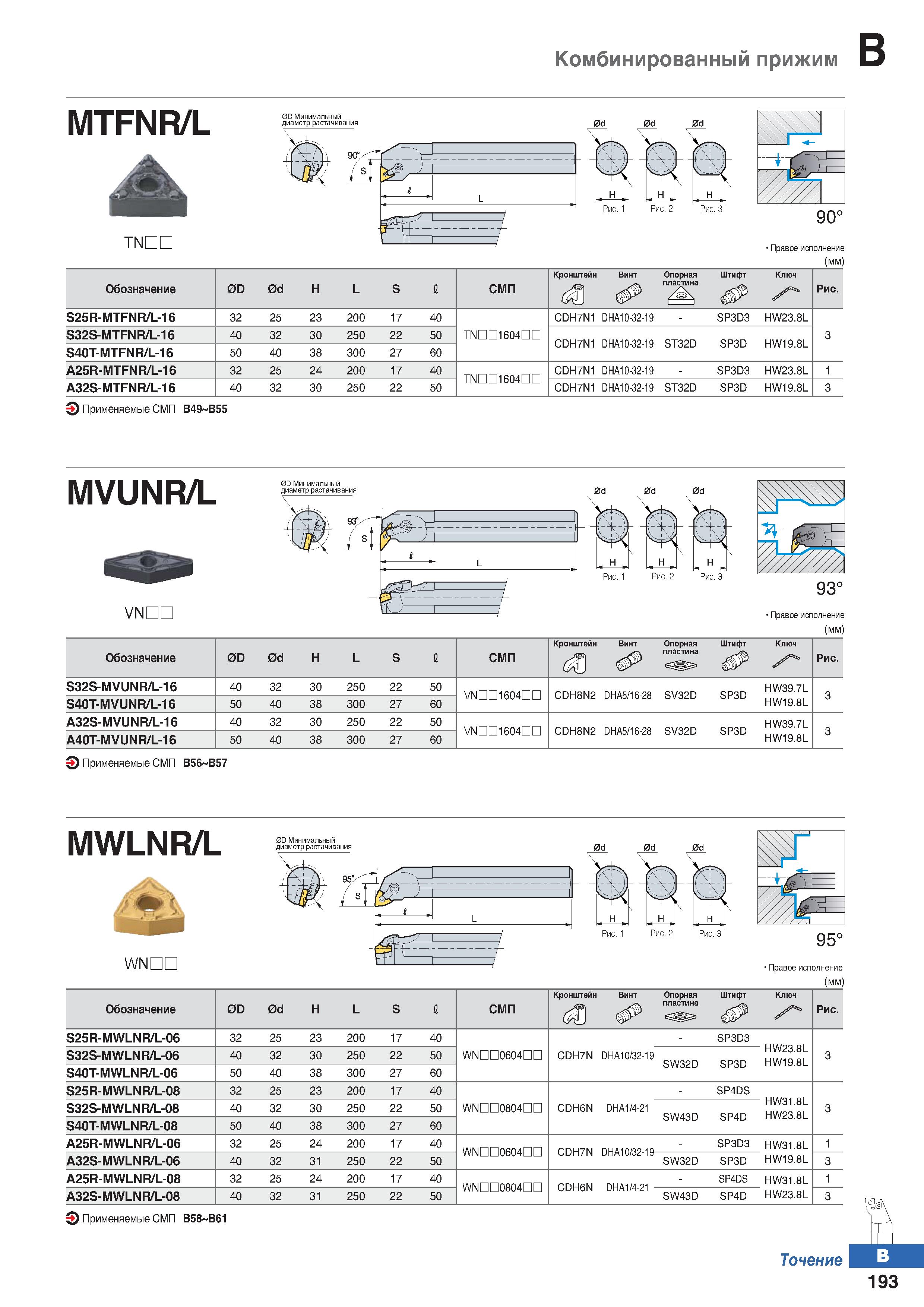

Комбинированный прижим MTFNR/L TNDL у „Р J I L Правое исполнение (мм) Обозначение 0D 0d Н L S 1 СМП Кронштейн Винт Опорная пластина Штифт Ключ Рис. S25R-MTFNR/L-16 32 25 23 200 17 40 CDH7N1 DHA10-32-19 - SP3D3 HW23.8L S32S-MTFNR/L-16 40 32 30 250 22 50 TNH0604DD CDH7N1 DHA10-32-19 ST32D SP3D HW19.8L 3 S40T-MTFNR/L-16 50 40 38 300 27 60 A25R-MTFNR/L-16 32 25 24 200 17 40 TNH0604DD CDH7N1 DHA10-32-19 - SP3D3 HW23.8L 1 A32S-MTFNR/L-16 40 32 30 250 22 50 CDH7N1 DHA10-32-19 ST32D SP3D HW19.8L 3 Применяемые сменные режущие пластины (СМП) В49 В55 MVUNR/L 0D Минимальный диаметр растачивания 0d 0d 0d VNDL Правое исполнение (мм) Обозначение 0D 0d Н L S 1 СМП Кронштейн УЩ Винт Опорная пластина Штифт Ключ " Рис. S32S-MVUNR/L-16 40 32 30 250 22 50 VNDD1604nn CDH8N2 DHA5 16-28 SV32D SP3D HW39.7L 3 S40T-MVUNR/L-16 50 40 38 300 27 60 HW19.8L A32S-MVUNR/L-16 40 32 30 250 22 50 VNDD1604nn CDH8N2 DHA5 16-28 SV32D SP3D HW39.7L 3 A40T-MVUNR/L-16 50 40 38 300 27 60 HW19.8L Применяемые сменные режущие пластины (СМП) В56 В57 MWLNR/L 0D Минимальный диаметр растачивания WNDL Правое исполнение (мм) Обозначение 0D 0d Н L S 1 СМП Кронштейн Винт Опорная пластина Штифт Ключ Рис. S25R-MWLNR/L-06 32 25 23 200 17 40 - SP3D3 S32S-MWLNR/L-06 40 32 30 250 22 50 WNDD0604nn CDH7N DHA10 32-19 SW32D SP3D HW23.8L HW19.8L 3 S40T-MWLNR/L-06 50 40 38 300 27 60 S25R-MWLNR/L-08 32 25 23 200 17 40 - SP4DS S32S-MWLNR/L-08 40 32 30 250 22 50 WNDD0804nn CDH6N DHA1 4-21 SW43D SP4D HW31.8L HW23.8L 3 S40T-MWLNR/L-08 50 40 38 300 27 60 A25R-MWLNR/L-06 32 25 24 200 17 40 WNDD0604nn CDH7N - SP3D3 HW31.8L 1 A32S-MWLNR/L-06 40 32 31 250 22 50 SW32D SP3D HW19.8L 3 A25R-MWLNR/L-08 32 25 24 200 17 40 WNDD0804nn CDH6N - SP4DS HW31.8L 1 A32S-MWLNR/L-08 40 32 31 250 22 50 SW43D SP4D HW23.8L 3 Применяемые сменные режущие пластины (СМП) В58 В61 Точение 193
