357 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка ENG Стр.D32

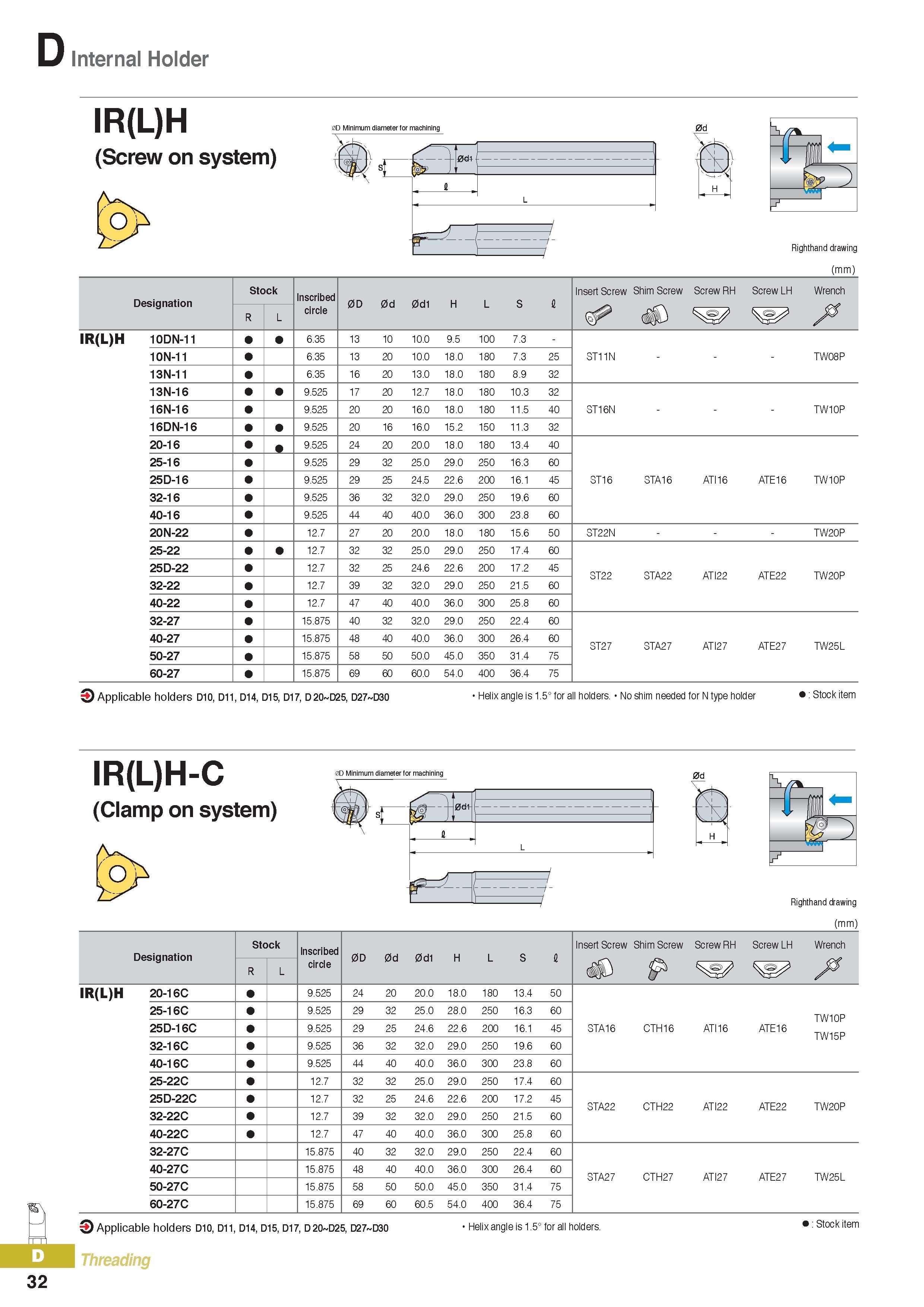

Каталог KORLOY 2016 Инструмент и оснастка Стр. D32 0357 ENG Lab2u Internal Holder IR(L)H (Screw on system) 0D Minimum diameter for machining Righthand drawing (mm) Designation Stock Inscribed 0D 0d 0d1 H L S fi Insert Screw Shim Screw Screw RH Screw LH Wrench R L circle y0. IR(L)H 10DN-11 6.35 13 10 10.0 9.5 100 7.3 - 10N-11 6.35 13 20 10.0 18.0 180 7.3 25 ST11N - TW08P 13N-11 6.35 16 20 13.0 18.0 180 8.9 32 13N-16 9.525 17 20 12.7 18.0 180 10.3 32 16N-16 9.525 20 20 16.0 18.0 180 11.5 40 ST16N - TW10P 16DN-16 9.525 20 16 16.0 15.2 150 11.3 32 20-16 9.525 24 20 20.0 18.0 180 13.4 40 25-16 9.525 29 32 25.0 29.0 250 16.3 60 25D-16 9.525 29 25 24.5 22.6 200 16.1 45 ST16 STA16 ATI16 ATE16 TW10P 32-16 9.525 36 32 32.0 29.0 250 19.6 60 40-16 9.525 44 40 40.0 36.0 300 23.8 60 20N-22 12.7 27 20 20.0 18.0 180 15.6 50 ST22N - TW20P 25-22 12.7 32 32 25.0 29.0 250 17.4 60 25D-22 12.7 32 25 24.6 22.6 200 17.2 45 ST22 STA22 ATI22 ATE22 TW20P 32-22 12.7 39 32 32.0 29.0 250 21.5 60 40-22 12.7 47 40 40.0 36.0 300 25.8 60 32-27 15.875 40 32 32.0 29.0 250 22.4 60 40-27 15.875 48 40 40.0 36.0 300 26.4 60 ST27 STA27 ATI27 ATE27 TW25L 50-27 15.875 58 50 50.0 45.0 350 31.4 75 60-27 15.875 69 60 60.0 54.0 400 36.4 75 O Applicable holders D10, D11, D14, D15, D17, D 20 D25, D27 D30 Helix angle is 1.5° for all holders. No shim needed for N type holder Stock item IR(L)H-C (Clamp on system) 0D Minimum diameter for machining Righthand drawing (mm) Designation Stock Inscribed 0D 0d 0d1 H L S fi Insert Screw Shim Screw Screw RH Screw LH Wrench R L circle ifD P IR(L)H 20-16C 9.525 24 20 20.0 18.0 180 13.4 50 25-16C 9.525 29 32 25.0 28.0 250 16.3 60 TW10P TW15P 25D-16C 9.525 29 25 24.6 22.6 200 16.1 45 STA16 CTH16 ATI16 ATE16 32-16C 9.525 36 32 32.0 29.0 250 19.6 60 40-16C 9.525 44 40 40.0 36.0 300 23.8 60 25-22C 12.7 32 32 25.0 29.0 250 17.4 60 25D-22C 12.7 32 25 24.6 22.6 200 17.2 45 STA22 CTH22 ATI22 ATE22 TW20P 32-22C 12.7 39 32 32.0 29.0 250 21.5 60 40-22C 12.7 47 40 40.0 36.0 300 25.8 60 32-27C 15.875 40 32 32.0 29.0 250 22.4 60 40-27C 15.875 48 40 40.0 36.0 300 26.4 60 STA27 CTH27 ATI27 ATE27 TW25L 50-27C 15.875 58 50 50.0 45.0 350 31.4 75 60-27C 15.875 69 60 60.5 54.0 400 36.4 75 O Applicable holders D10, D11, D14, D15, D17, D 20 D25, D27 D30 2 Threading Helix angle is 1.5° for all holders. Stock item 32
