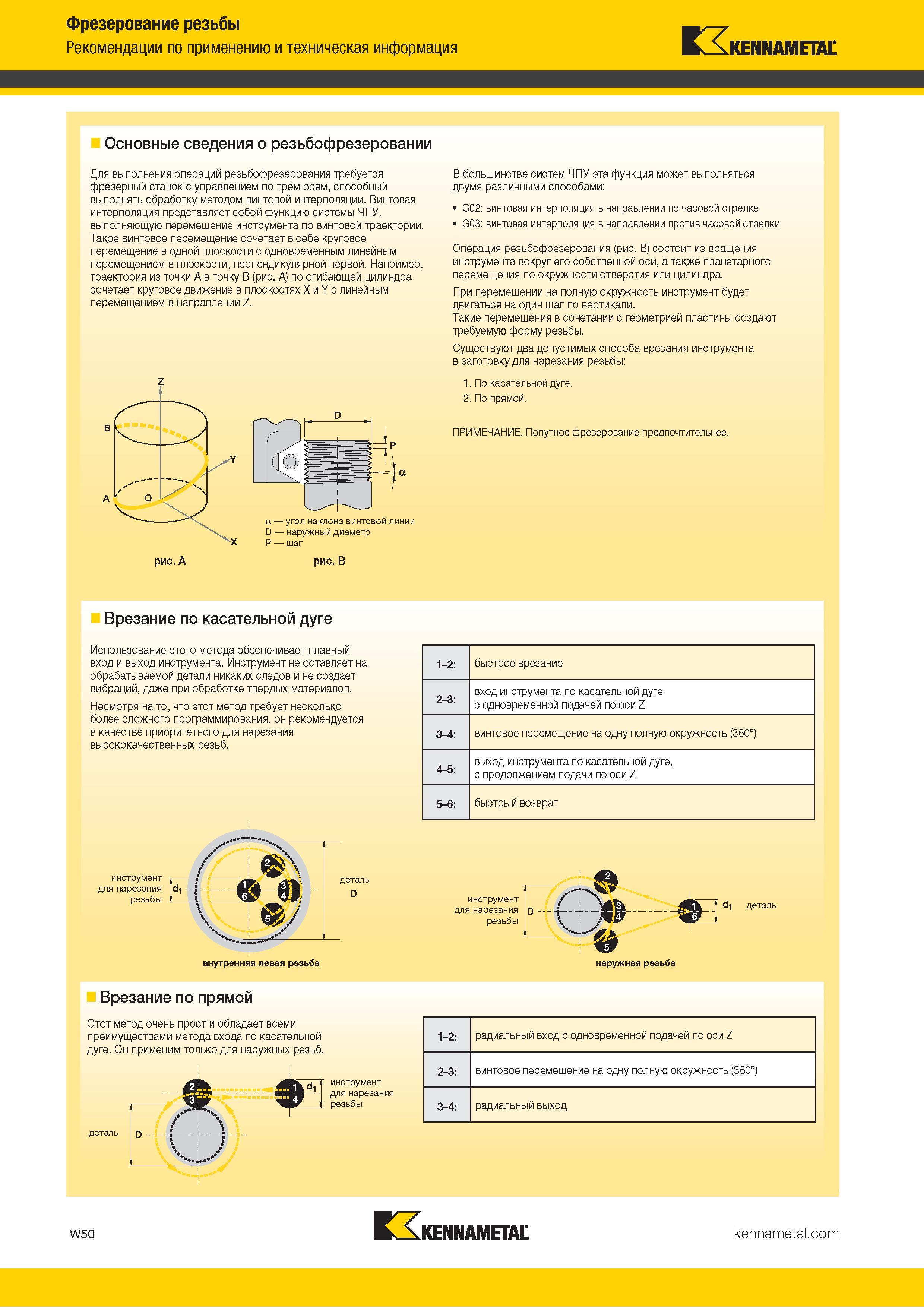

Винтовая интерполяция представляет собой функцию системы станка с ЧПУ выполняющую перемещение инструмента по винтовой траектории Методы врезания _ Такое винтовое перемещение сочетает в себе круговое перемещение в одной плоскости с одновременным линейным перемещением в плоскости, перпендикулярной первой. Например, траектория из точки A в точку B (рис. А) по огибающей цилиндра сочетает круговое движение в плоскостях X и Y с линейным перемещением в направлении Z. В большинстве систем ЧПУ эта функция может выполняться двумя различными способами: G02: винтовая интерполяция в направлении по часовой стрелке G03: винтовая интерполяция в направлении против часовой стрелки Операция резьбофрезерования (рис. B) состоит из вращения инструмента вокруг его собственной оси, а также планетарного перемещения по окружности отверстия или цилиндра. При перемещении на полную окружность инструмент будет двигаться на один шаг по вертикали. Такие перемещения в сочетании с геометрией пластины создают требуемую форму резьбы. Существуют два допустимых способа врезания инструмента в заготовку для нарезания резьбы: 1. По касательной дуге. 2. По прямой. ПРИМЕЧАНИЕ. Попутное фрезерование предпочтительнее. Z а угол наклона винтовой линии D наружный диаметр P шаг рис. A рис. B Врезание по касательной дуге Использование этого метода обеспечивает плавный вход и выход инструмента. Инструмент не оставляет на обрабатываемой детали никаких следов и не создает вибраций, даже при обработке твердых материалов. Несмотря на то, что этот метод требует несколько более сложного программирования, он рекомендуется в качестве приоритетного для нарезания высококачественных резьб. 1-2: быстрое врезание 2-3: вход инструмента по касательной дуге с одновременной подачей по оси Z 3-4: винтовое перемещение на одну полную окружность (360°) 4-5: выход инструмента по касательной дуге, с продолжением подачи по оси Z 5-6: быстрый возврат инструмент для нарезания Td- -резьбы н деталь D внутренняя левая резьба Врезание по прямой Этот метод очень прост и обладает всеми преимуществами метода входа по касательной дуге. Он применим только для наружных резьб. 1 инструмент 1 для нарезания резьбы 1 > .s У I инструмент / j \ для нарезания D резьбы \ наружная резьба 1-2: радиальный вход с одновременной подачей по оси Z 2-3: винтовое перемещение на одну полную окружность (360°) 3-4: радиальный выход ГК, W50 Ьч-XKENNAMETAL Фрезерование резьбы Рекомендации по применению и техническая информация Kennametal Основные сведения о резьбофрезеровании Для выполнения операций резьбофрезерования требуется фрезерный станок с управлением по трем осям, способный выполнять обработку методом винтовой интерполяции.
