Стандарт ISO 2857 определяет производственные допуски средних диаметров метчиков для метрической резьбы ISO классов допуска от 4H до 8H и от 4G до 6G

Стандарт ISO 2857 определяет производственные допуски средних диаметров метчиков для метрической резьбы ISO классов допуска от 4H до 8H и от 4G до 6G

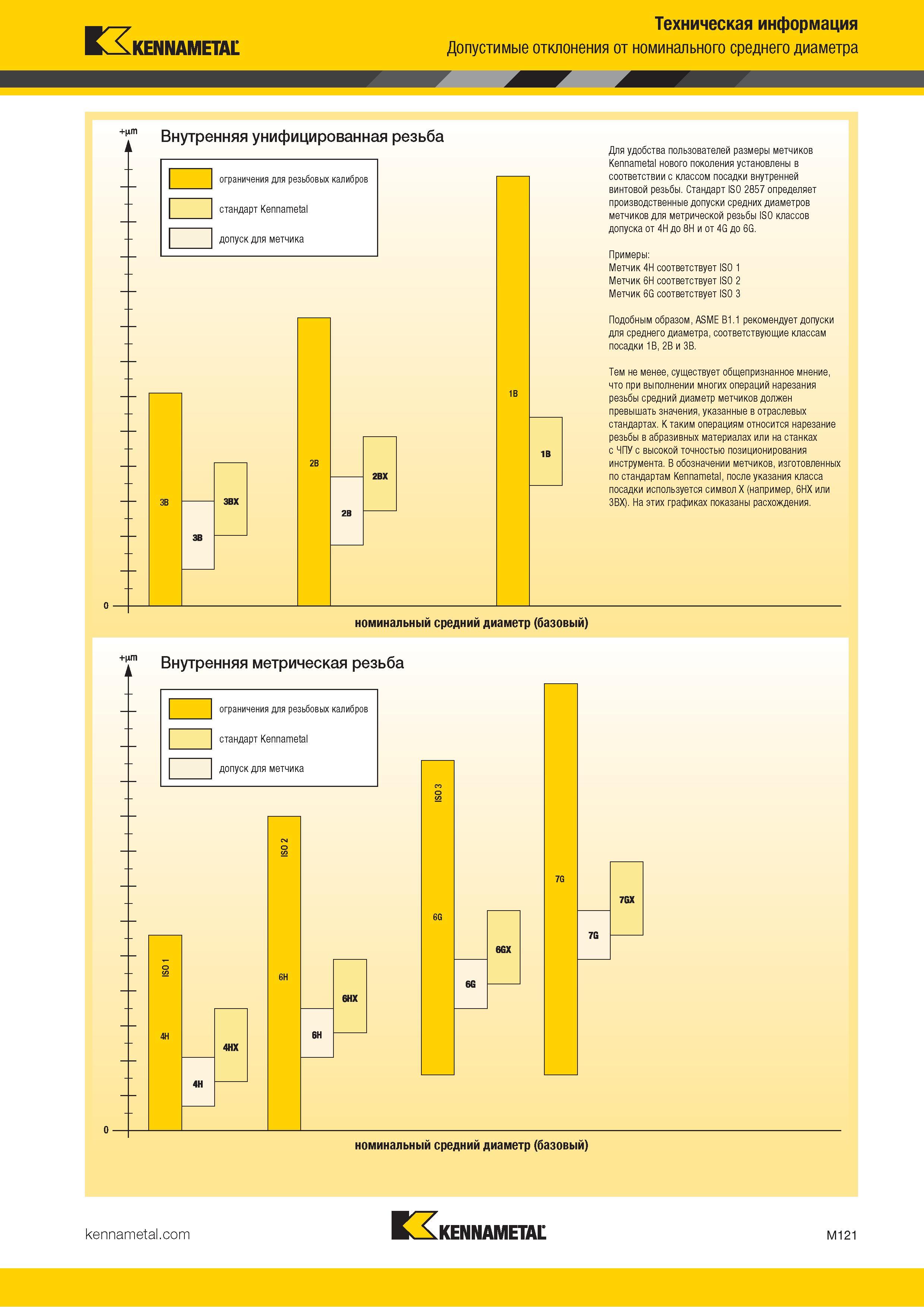

Стандарт ISO 2857 определяет производственные допуски средних диаметров метчиков для метрической резьбы ISO классов допуска от 4H до 8H и от 4G до 6G _ Примеры: Метчик 4H соответствует ISO 1 Метчик 6H соответствует ISO 2 Метчик 6G соответствует ISO 3 Подобным образом, ASME B1.1 рекомендует допуски для среднего диаметра, соответствующие классам посадки 1B, 2B и 3B. Тем не менее, существует общепризнанное мнение, что при выполнении многих операций нарезания резьбы средний диаметр метчиков должен превышать значения, указанные в отраслевых стандартах. К таким операциям относится нарезание резьбы в абразивных материалах или на станках с ЧПУ с высокой точностью позиционирования инструмента. В обозначении метчиков, изготовленных по стандартам Kennametal, после указания класса посадки используется символ X (например, 6HX или 3BX). На этих графиках показаны расхождения. номинальный средний диаметр (базовый) +Г Внутренняя метрическая резьба ограничения для резьбовых калибров стандарт Kennametal допуск для метчика 4НХ 4Н 6НХ 6Н 1B 2B 3B 6H 4H номинальный средний диаметр (базовый) Kennametal M121 Kennametal Техническая информация Допустимые отклонения от номинального среднего диаметра +цт А Внутренняя унифицированная резьба ограничения для резьбовых калибров стандарт Kennametal допуск для метчика Для удобства пользователей размеры метчиков Kennametal нового поколения установлены в соответствии с классом посадки внутренней винтовой резьбы.
