Система обозначения концевых фрез по металлу общего назначения Каждый символ в коде отражает характерные особенности данного фрезерного инструмента

Система обозначения концевых фрез по металлу общего назначения Каждый символ в коде отражает характерные особенности данного фрезерного инструмента

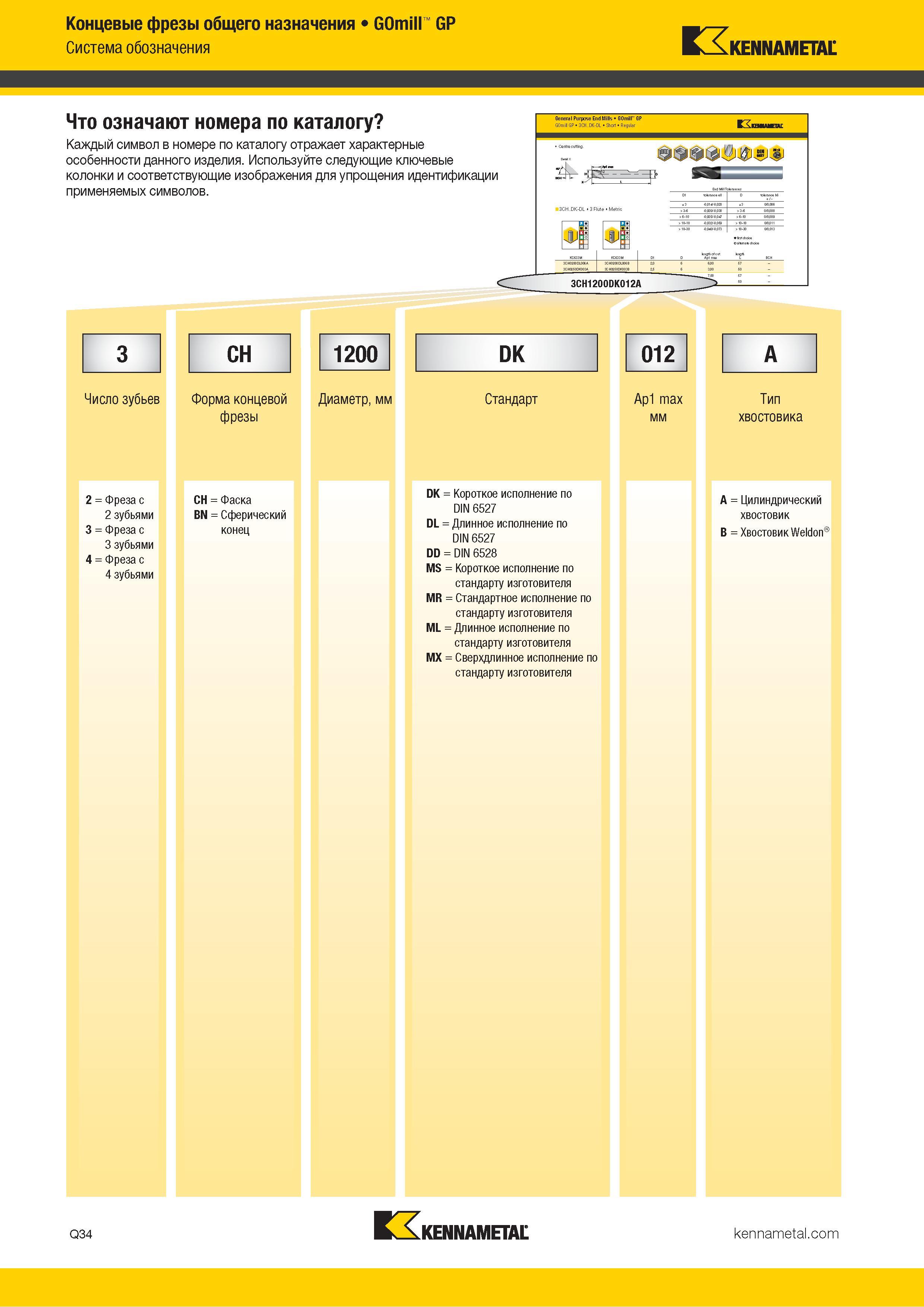

Система обозначения концевых фрез по металлу общего назначения Каждый символ в коде отражает характерные особенности данного фрезерного инструмента _ Используйте следующие ключевые колонки и соответствующие изображения для упрощения идентификации применяемых символов. 3CH..DK-DL 3 Flute 3CH1200DK012A 3 CH 1200 DK 012 A Число зубьев Форма концевой Диаметр, мм фрезы Стандарт Ap1 max мм Тип хвостовика 2 = Фреза с 2 зубьями 3 = Фреза с 3 зубьями 4 = Фреза с 4 зубьями CH = Фаска BN = Сферический конец DK = Короткое исполнение по DIN 6527 DL = Длинное исполнение по DIN 6527 DD = DIN 6528 MS = Короткое исполнение по стандарту изготовителя MR = Стандартное исполнение по стандарту изготовителя ML = Длинное исполнение по стандарту изготовителя MX = Сверхдлинное исполнение по стандарту изготовителя A = Цилиндрический хвостовик B = Хвостовик Weldon General Purpose End Mills GOmill GP 3Omill GP 3CH..DK-DL Short Regular Q34 Kennametal GOmill GP Система обозначения Kennametal Что означают номера по каталогу
