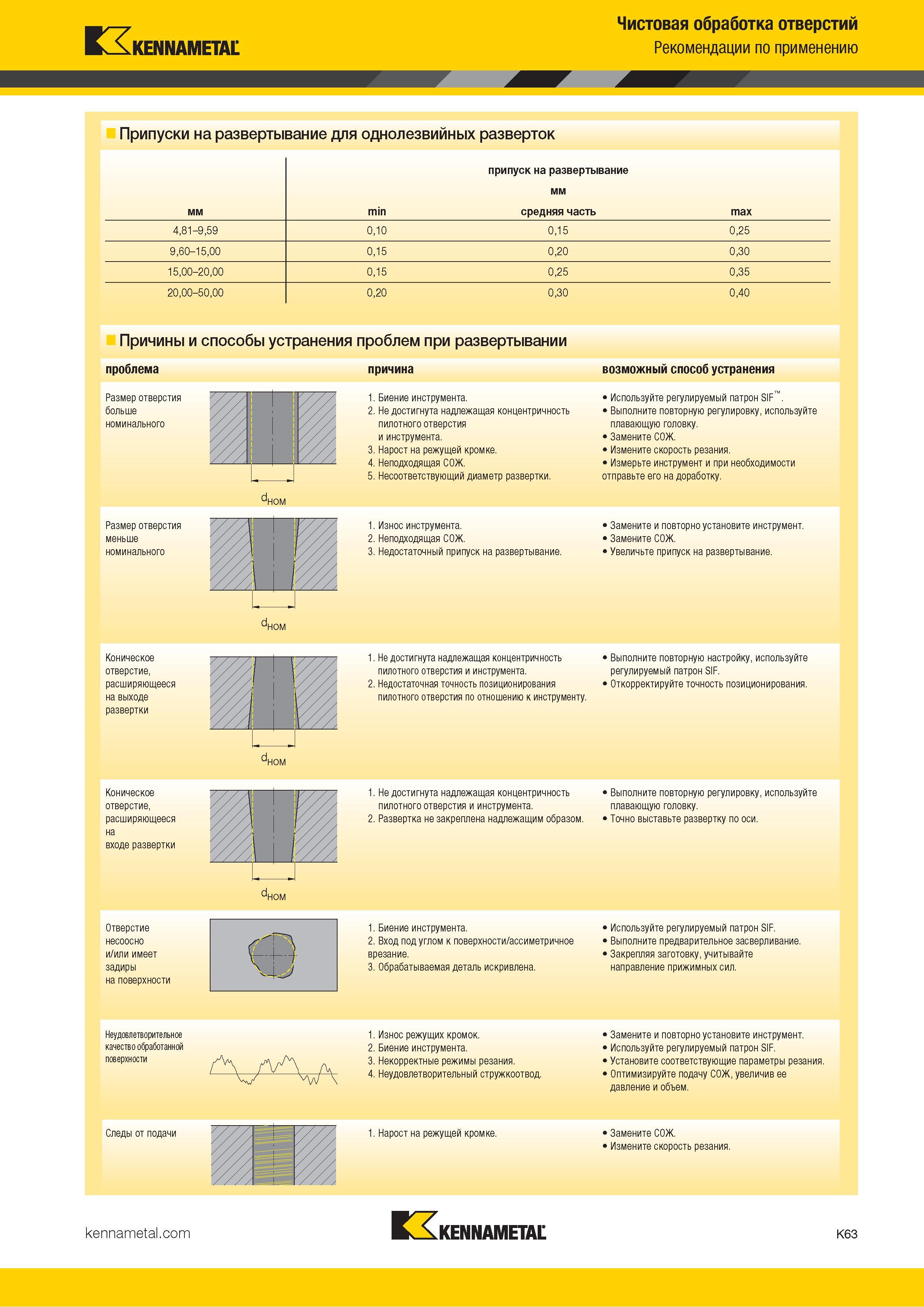

Причины и способы устранения проблем при развертывании отверстий на станках развертками по металлу Несоосность Конусность Качество поверхности

Причины и способы устранения проблем при развертывании отверстий на станках развертками по металлу Несоосность Конусность Качество поверхности

Причины и способы устранения проблем при развертывании отверстий на станках развертками по металлу Несоосность Конусность Качество поверхности _ проблема причина возможный способ устранения Размер отверстия больше номинального Размер отверстия меньше номинального 1. Биение инструмента. 2. Не достигнута надлежащая концентричность пилотного отверстия и инструмента. 3. Нарост на режущей кромке. 4. Неподходящая СОЖ. 5. Несоответствующий диаметр развертки. 1. Износ инструмента. 2. Неподходящая СОЖ. 3. Недостаточный припуск на развертывание. Используйте регулируемый патрон SIF Выполните повторную регулировку, используйте плавающую головку. Замените СОЖ. Измените скорость резания. Измерьте инструмент и при необходимости отправьте его на доработку. Замените и повторно установите инструмент. Замените СОЖ. Увеличьте припуск на развертывание. Коническое отверстие, расширяющееся на выходе развертки 1. Не достигнута надлежащая концентричность пилотного отверстия и инструмента. 2. Недостаточная точность позиционирования пилотного отверстия по отношению к инструменту. Выполните повторную настройку, используйте регулируемый патрон SIF. Откорректируйте точность позиционирования. Коническое отверстие, расширяющееся на входе развертки 1. Не достигнута надлежащая концентричность пилотного отверстия и инструмента. 2. Развертка не закреплена надлежащим образом. Выполните повторную регулировку, используйте плавающую головку. Точно выставьте развертку по оси. Отверстие несоосно и/или имеет задиры на поверхности 1. Биение инструмента. 2. Вход под углом к поверхности/ассиметричное врезание. 3. Обрабатываемая деталь искривлена. Используйте регулируемый патрон SIF. Выполните предварительное засверливание. Закрепляя заготовку, учитывайте направление прижимных сил. Неудовлетворительное качество обработанной поверхности 1. Износ режущих кромок. 2. Биение инструмента. 3. Некорректные режимы резания. 4. Неудовлетворительный стружкоотвод. Замените и повторно установите инструмент. Используйте регулируемый патрон SIF. Установите соответствующие параметры резания. Оптимизируйте подачу СОЖ, увеличив ее давление и объем. Следы от подачи 1. Нарост на режущей кромке. Замените СОЖ. Измените скорость резания. Kennametal K63 Kennametal Чистовая обработка отверстий Рекомендации по применению Припуски на развертывание для однолезвийных разверток
