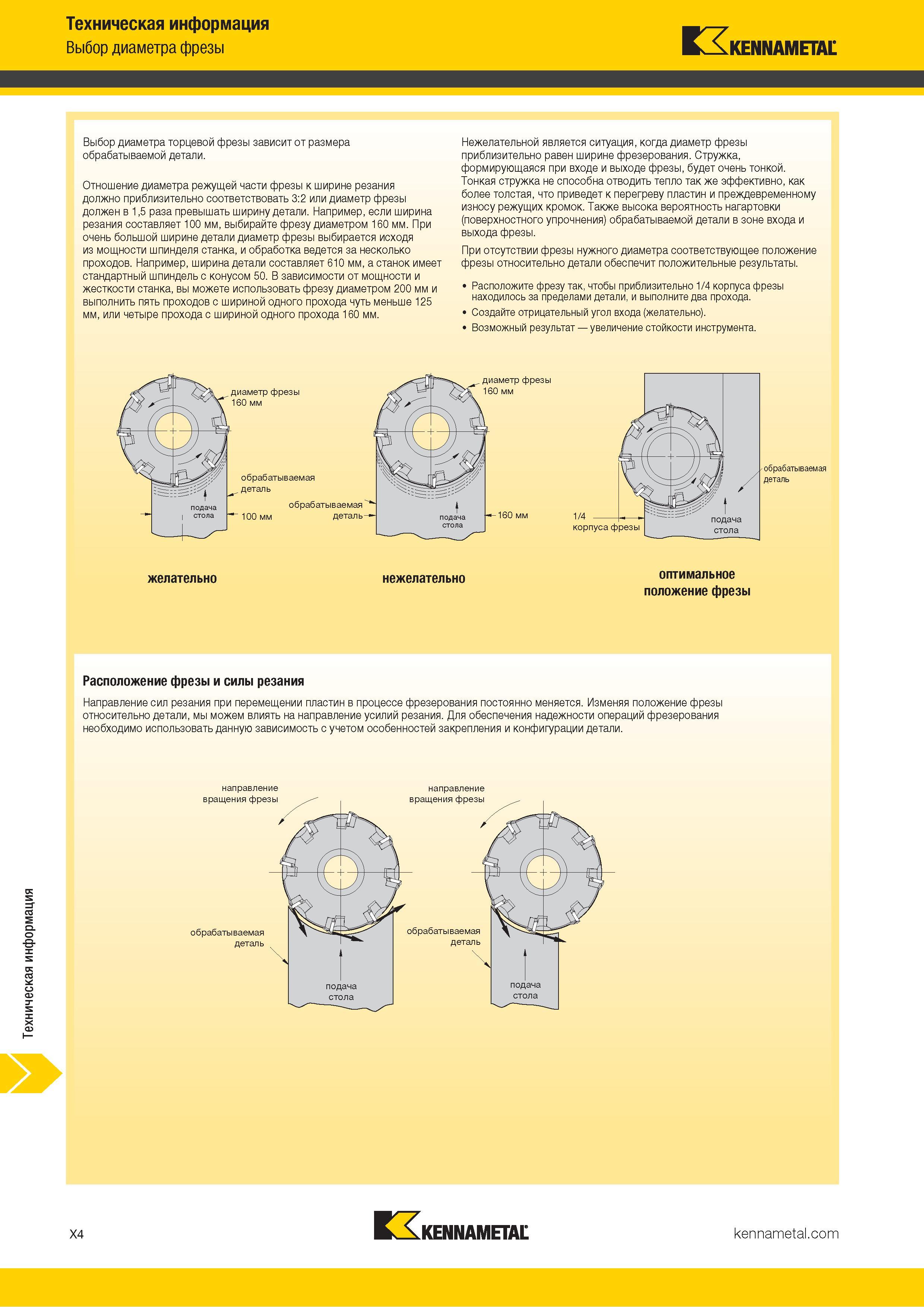

Особенности торцевого фрезерования на металлорежущих станках Выбор диаметра торцевой фрезы зависит от размера обрабатываемой детали _ Отношение диаметра режущей части фрезы к ширине резания должно приблизительно соответствовать 3:2 или диаметр фрезы должен в 1,5 раза превышать ширину детали. Например, если ширина резания составляет 100 мм, выбирайте фрезу диаметром 160 мм. При очень большой ширине детали диаметр фрезы выбирается исходя из мощности шпинделя станка, и обработка ведется за несколько проходов. Например, ширина детали составляет 610 мм, а станок имеет стандартный шпиндель с конусом 50. В зависимости от мощности и жесткости станка, вы можете использовать фрезу диаметром 200 мм и выполнить пять проходов с шириной одного прохода чуть меньше 125 мм, или четыре прохода с шириной одного прохода 160 мм. Нежелательной является ситуация, когда диаметр фрезы приблизительно равен ширине фрезерования. Стружка, формирующаяся при входе и выходе фрезы, будет очень тонкой. Тонкая стружка не способна отводить тепло так же эффективно, как более толстая, что приведет к перегреву пластин и преждевременному износу режущих кромок. Также высока вероятность нагартовки (поверхностного упрочнения) обрабатываемой детали в зоне входа и выхода фрезы. При отсутствии фрезы нужного диаметра соответствующее положение фрезы относительно детали обеспечит положительные результаты. Расположите фрезу так, чтобы приблизительно 1/4 корпуса фрезы находилось за пределами детали, и выполните два прохода. Создайте отрицательный угол входа (желательно). Возможный результат увеличение стойкости инструмента. желательно нежелательно оптимальное положение фрезы Расположение фрезы и силы резания Направление сил резания при перемещении пластин в процессе фрезерования постоянно меняется. Изменяя положение фрезы относительно детали, мы можем влиять на направление усилий резания. Для обеспечения надежности операций фрезерования необходимо использовать данную зависимость с учетом особенностей закрепления и конфигурации детали. направление направление X4 KENNAMETAL Техническая информация Выбор диаметра фрезы Kennametal
