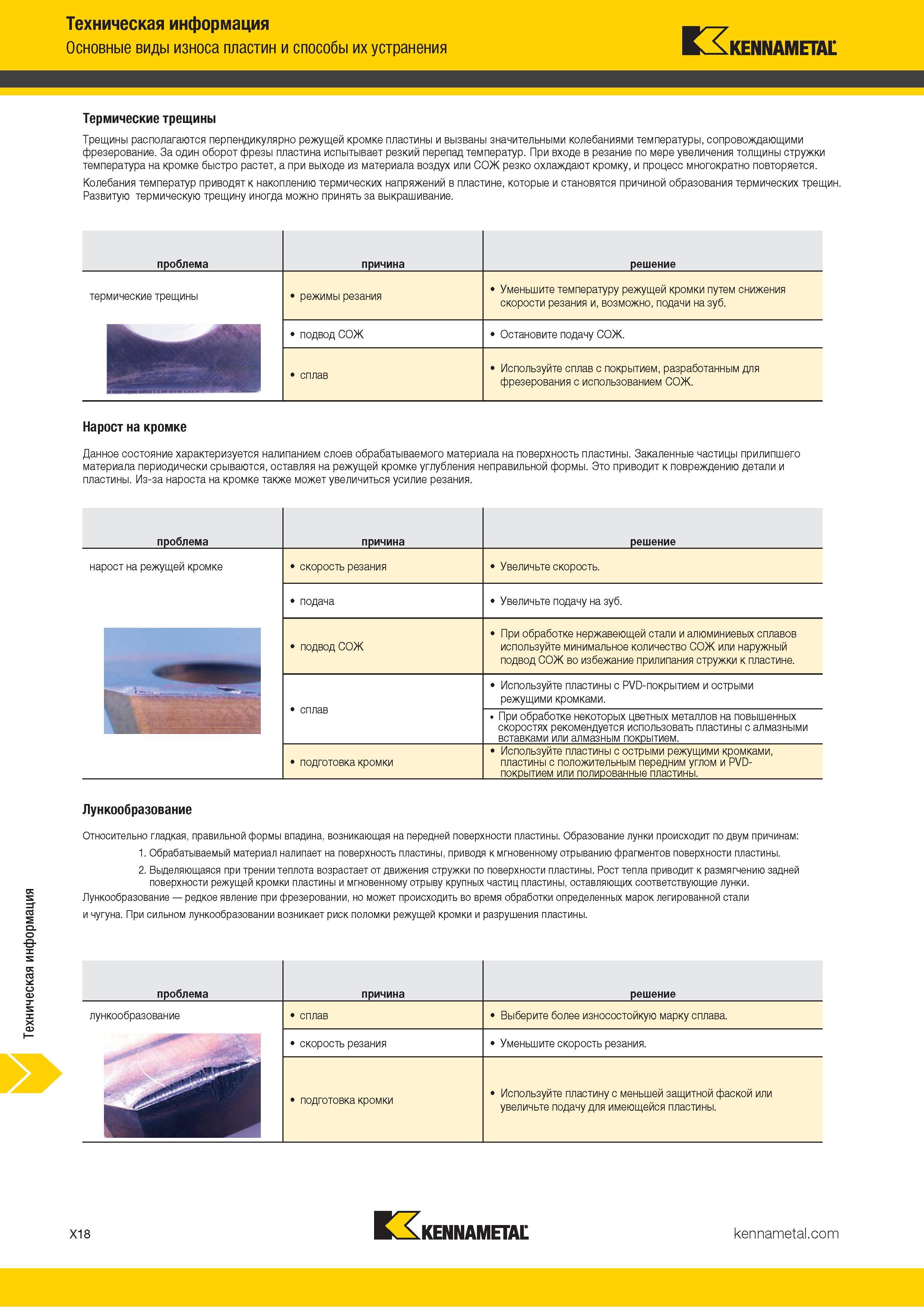

Основные виды износа режущих пластин и инструмента Способы их устранения Термические трещины Нарост на кромке Лункообразование _ Трещины располагаются перпендикулярно режущей кромке пластины и вызваны значительными колебаниями температуры, сопровождающими фрезерование. За один оборот фрезы пластина испытывает резкий перепад температур. При входе в резание по мере увеличения толщины стружки температура на кромке быстро растет, а при выходе из материала воздух или СОЖ резко охлаждают кромку, и процесс многократно повторяется. Колебания температур приводят к накоплению термических напряжений в пластине, которые и становятся причиной образования термических трещин. Развитую термическую трещину иногда можно принять за выкрашивание. проблема причина решение тер мические трещины режимы резания Уменьшите температуру режущей кромки путем снижения скорости резания и, возможно, подачи на зуб. подвод СОЖ Остановите подачу СОЖ. сплав Используйте сплав с покрытием, разработанным для фрезерования с использованием СОЖ. Нарост на кромке Данное состояние характеризуется налипанием слоев обрабатываемого материала на поверхность пластины. Закаленные частицы прилипшего материала периодически срываются, оставляя на режущей кромке углубления неправильной формы. Это приводит к повреждению детали и пластины. Из-за нароста на кромке также может увеличиться усилие резания. проблема причина решение нарост на режущей кромке скорость резания Увеличьте скорость. подача Овеличьте подачу на зуб. подвод СОЖ При обработке нержавеющей стали и алюминиевых сплавов используйте минимальное количество СОЖ или наружный подвод СОЖ во избежание прилипания стружки к пластине. сплав Используйте пластины с PVD-покрытием и острыми режущими кромками. При обработке некоторых цветных металлов на повышенных скоростях рекомендуется использовать пластины с алмазными вставками или алмазным покрытием. подготовка кромки Используйте пластины с острыми режущими кромками, пластины с положительным передним углом и PVD-покрытием или полированные пластины. Лункообразование Относительно гладкая, правильной формы впадина, возникающая на передней поверхности пластины. Образование лунки происходит по двум причинам: 1. Обрабатываемый материал налипает на поверхность пластины, приводя к мгновенному отрыванию фрагментов поверхности пластины. 2. О ыделяющаяся при трении теплота возрастает от движения стружки по поверхности пластины. Рост тепла приводит к размягчению задней поверхности режущей кромки пластины и мгновенному отрыву крупных частиц пластины, оставляющих соответствующие лунки. Лункообразование редкое явление при фрезеровании, но может происходить во время обработки определенных марок легированной стали и чугуна. При сильном лункообразовании возникает риск поломки режущей кромки и разрушения пластины. проблема причина решение лункообразование сплав О ыберите более износостойкую марку сплава. скорость резания Уменьшите скорость резания. подготовка кромки Используйте пластину с меньшей защитной фаской или увеличьте подачу для имеющейся пластины. X18 KENNAMETAL Техническая информация Kennametal
