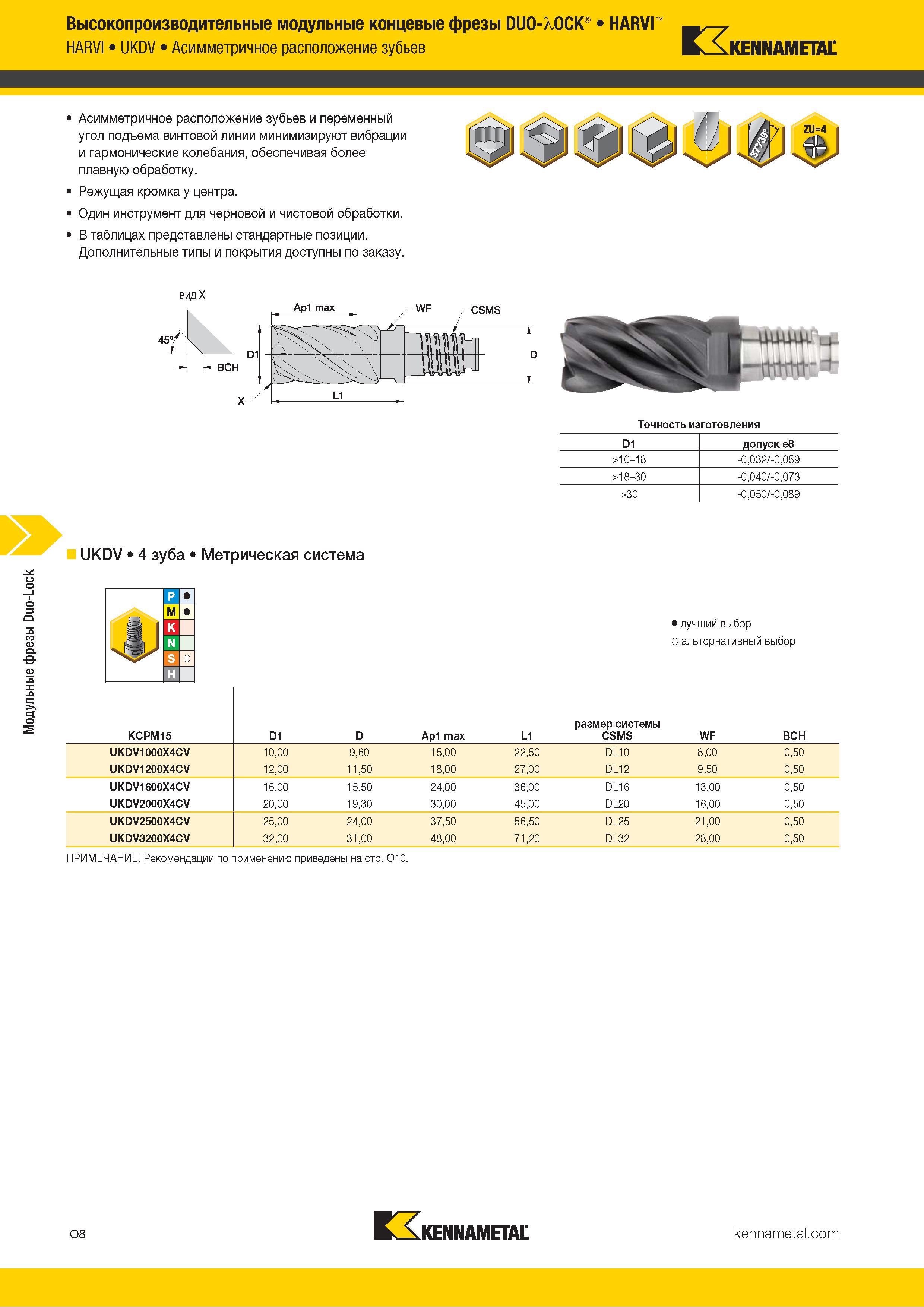

Модульные фрезы Kennametal Duo-Lock Основные элементы конструкции и геометрия производительного фрезерного инструмента из твердого сплава _ Высокопроизводительные модульные концевые фрезы DUO-XOCK HARVI щт-г HARVI UKDV Асимметричное расположение зубьев Kennametal Асимметричное расположение зубьев и переменный угол подъема винтовой линии минимизируют вибрации и гармонические колебания, обеспечивая более плавную обработку. Режущая кромка у центра. Один инструмент для черновой и чистовой обработки. В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по заказу. вид X Ар1 max -WF CSMS Точность изготовления D1 допуск е8 >10-18 -0,032/-0,059 >18-30 -0,040/-0,073 >30 -0,050/-0,089 UKDV 4 зуба Метрическая система Альтернативный и лучший выбор инструмента по металлу KCPM15 D1 D Ap1 max L1 размер системы CSMS WF BCH UKDV1000X4CV 10,00 9,60 15,00 22,50 DL10 8,00 0,50 UKDV1200X4CV 12,00 11,50 18,00 27,00 DL12 9,50 0,50 UKDV1600X4CV 16,00 15,50 24,00 36,00 DL16 13,00 0,50 UKDV2000X4CV 20,00 19,30 30,00 45,00 DL20 16,00 0,50 UKDV2500X4CV 25,00 24,00 37,50 56,50 DL25 21,00 0,50 UKDV3200X4CV 32,00 31,00 48,00 71,20 DL32 28,00 0,50 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. 010. O8 Kennametal
