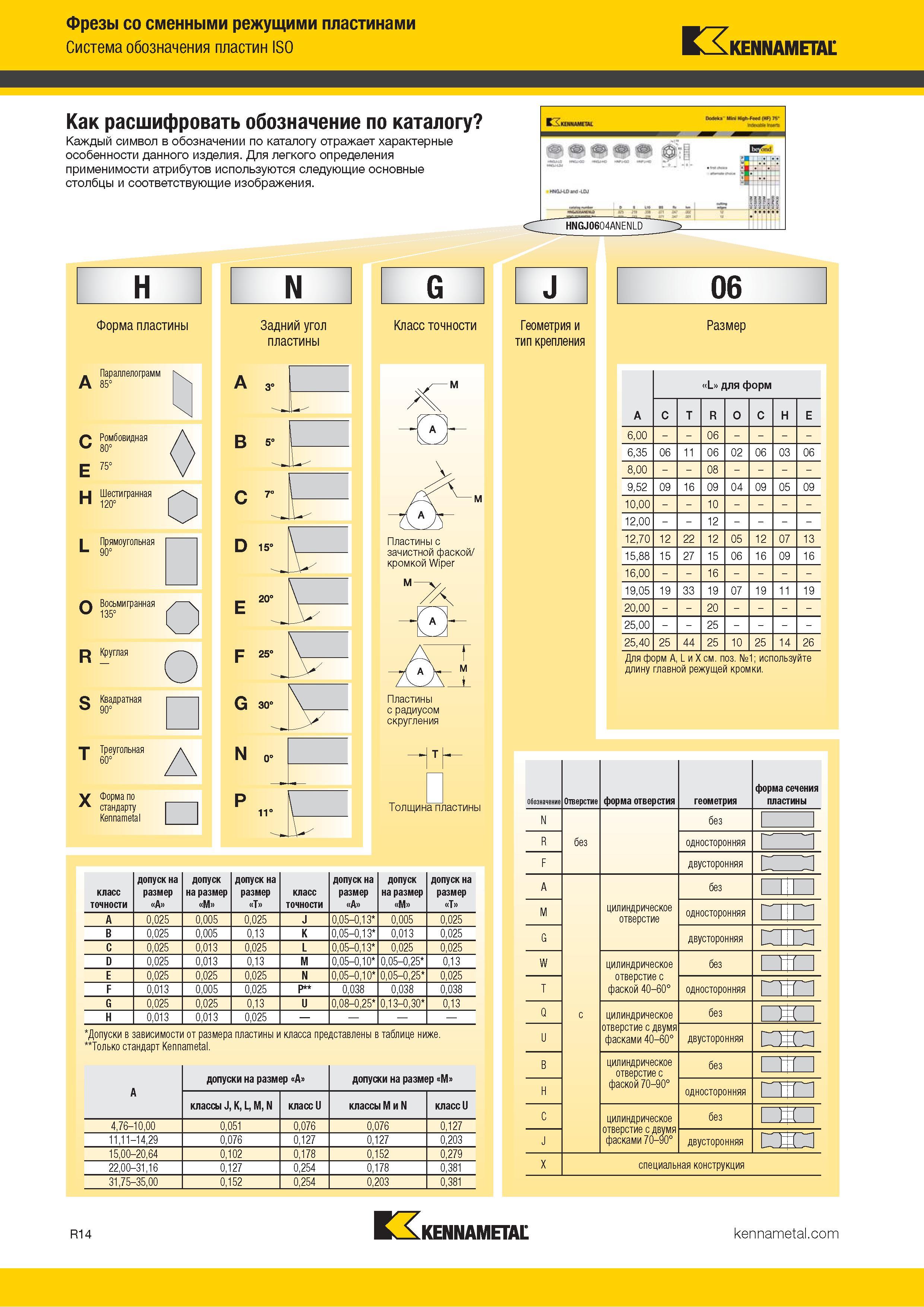

Маркировка пластин режущих сменных для сборного фрезерного инструмента по металлу Коды основных характеристик Часть 1 Форма Задний угол Класс точности _ Фрезы со сменными режущими пластинами Система обозначения пластин ISO Kennametal Как расшифровать обозначение по каталогу Каждый символ в обозначении по каталогу отражает характерные особенности данного изделия. Для легкого определения применимости атрибутов используются следующие основные столбцы и соответствующие изображения. HNGJ0604ANENLD 1 ш i-ii 1 H N 06 Форма пластины Задний угол пластины Класс точности Геометрия и тип крепления Размер , Параллелограмм A 85° Ромбовидная 80° C E 75° Н Шестигранная 120° L Прямоугольная 90° O Восьмигранная 135° О R Круглая S Квадратная 90° Т Треугольная 60° X Форма по стандарту I I Kennametal A B 5 P Пластины с зачистной фаской/ кромкой Wiper М Пластины с радиусом скругления Толщина пластины класс точности допуск на размер A допуск на размер M допуск на размер T класс точности допуск на размер A допуск на размер M допуск на размер T A 0,025 0,005 0,025 J 0,05-0,13 0,005 0,025 B 0,025 0,005 0,13 K 0,05-0,13 0,013 0,025 C 0,025 0,013 0,025 L 0,05-0,13 0,025 0,025 D 0,025 0,013 0,13 M 0,05-0,10 0,05-0,25 0,13 E 0,025 0,025 0,025 N 0,05-0,10 0,05-0,25 0,025 F 0,013 0,005 0,025 P 0,038 0,038 0,038 G 0,025 0,025 0,13 U 0,08-0,25 0,13-0,30 0,13 H 0,013 0,013 0,025 'Допуски в зависимости от размера пластины и класса представлены в таблице ниже. "Только стандарт Kennametal. A допуски на размер A допуски на размер M классы J, K, L, M, N классU классы M и N классU 4,76-10,00 0,051 0,076 0,076 0,127 11,11-14,29 0,076 0,127 0,127 0,203 15,00-20,64 0,102 0,178 0,152 0,279 22,00-31,16 0,127 0,254 0,178 0,381 31,75-35,00 0,152 0,254 0,203 0,381 A L для форм C T R O C H E 6,00 06 6,35 06 11 06 02 06 03 06 8,00 08 9,52 09 16 09 04 09 05 09 10,00 10 12,00 12 12,70 12 22 12 05 12 07 13 15,88 15 27 15 06 16 09 16 16,00 16 19,05 19 33 19 07 19 11 19 20,00 20 25,00 25 25,40 25 44 25 10 25 14 26 Для форм A, L и X см. поз. №1; используйте длину главной режущей кромки. Обозначение Отверстие форма отверстия геометрия форма сечения пластины N без без 1 1 R односторонняя Г 1 F двусторонняя п U A с цилиндрическое отверстие без 1 1 1 M односторонняя Г 1 п G двусторонняя i:i i:i W цилиндрическое отверстие с фаской 40-60° без 1 )- 1 1 T односторонняя п- i \ Q цилиндрическое отверстие с двумя фасками 40-60° без 1 )= =( 1 U двусторонняя п= =С1 B цилиндрическое отверстие с фаской 70-90° без 1 г 1 I H односторонняя гг 1 C цилиндрическое отверстие с двумя фасками 70-90° без 1 )= з I J двусторонняя \ л =CI X специальная конструкция R14 Kennametal
