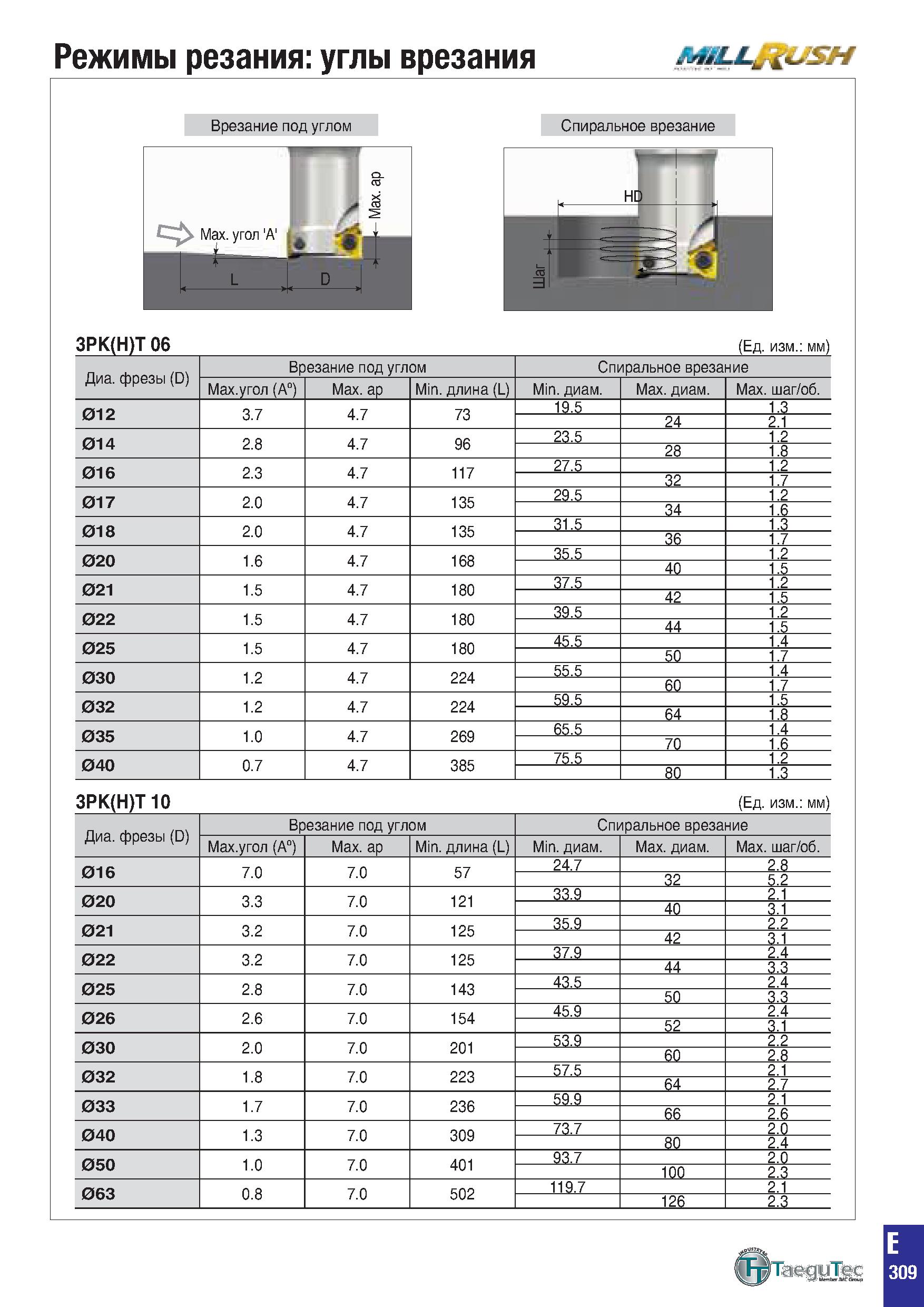

Режимы резания: углы врезания MIL Ly 'H Врезание под углом Max. угол 'A' й со о я Спиральное врезание ЗРК(Н)Т 06 (Ед. изм.: мм) Диа. фрезы (D) Врезание под углом Спиральное врезание Max.угол (А°) Max. ap Min. длина (L) Min. диам. Max. диам. Max. шаг/об. 012 3.7 4.7 73 19.5 1.3 24 2.1 014 2.8 4.7 96 23.5 1.2 28 1.8 016 2.3 4.7 117 27.5 1.2 32 1.7 017 2.0 4.7 135 29.5 1.2 34 1.6 018 2.0 4.7 135 31.5 1.3 36 1.7 020 1.6 4.7 168 35.5 1.2 40 1.5 021 1.5 4.7 180 37.5 1.2 42 1.5 022 1.5 4.7 180 39.5 1.2 44 1.5 025 1.5 4.7 180 45.5 1.4 50 1.7 030 1.2 4.7 224 55.5 1.4 60 1.7 032 1.2 4.7 224 59.5 1.5 64 1.8 035 1.0 4.7 269 65.5 1.4 70 1.6 040 0.7 4.7 385 75.5 1.2 80 1.3 3PK(H)T 10 (Ед. изм.: мм) Диа. фрезы (D) Врезание под углом Спиральное врезание Max.угол (А°) Max. ap Min. длина (L) Min. диам. Max. диам. Max. шаг/об. 016 7.0 7.0 57 24.7 2.8 32 5.2 020 3.3 7.0 121 33.9 2.1 40 3.1 021 3.2 7.0 125 35.9 2.2 42 3.1 022 3.2 7.0 125 37.9 2.4 44 3.3 025 2.8 7.0 143 43.5 2.4 50 3.3 026 2.6 7.0 154 45.9 2.4 52 3.1 030 2.0 7.0 201 53.9 2.2 60 2.8 032 1.8 7.0 223 57.5 2.1 64 2.7 033 1.7 7.0 236 59.9 2.1 66 2.6 040 1.3 7.0 309 73.7 2.0 80 2.4 050 1.0 7.0 401 93.7 2.0 100 2.3 063 0.8 7.0 502 119.7 2.1 126 2.3 'fFp-TaeguTec E 309
