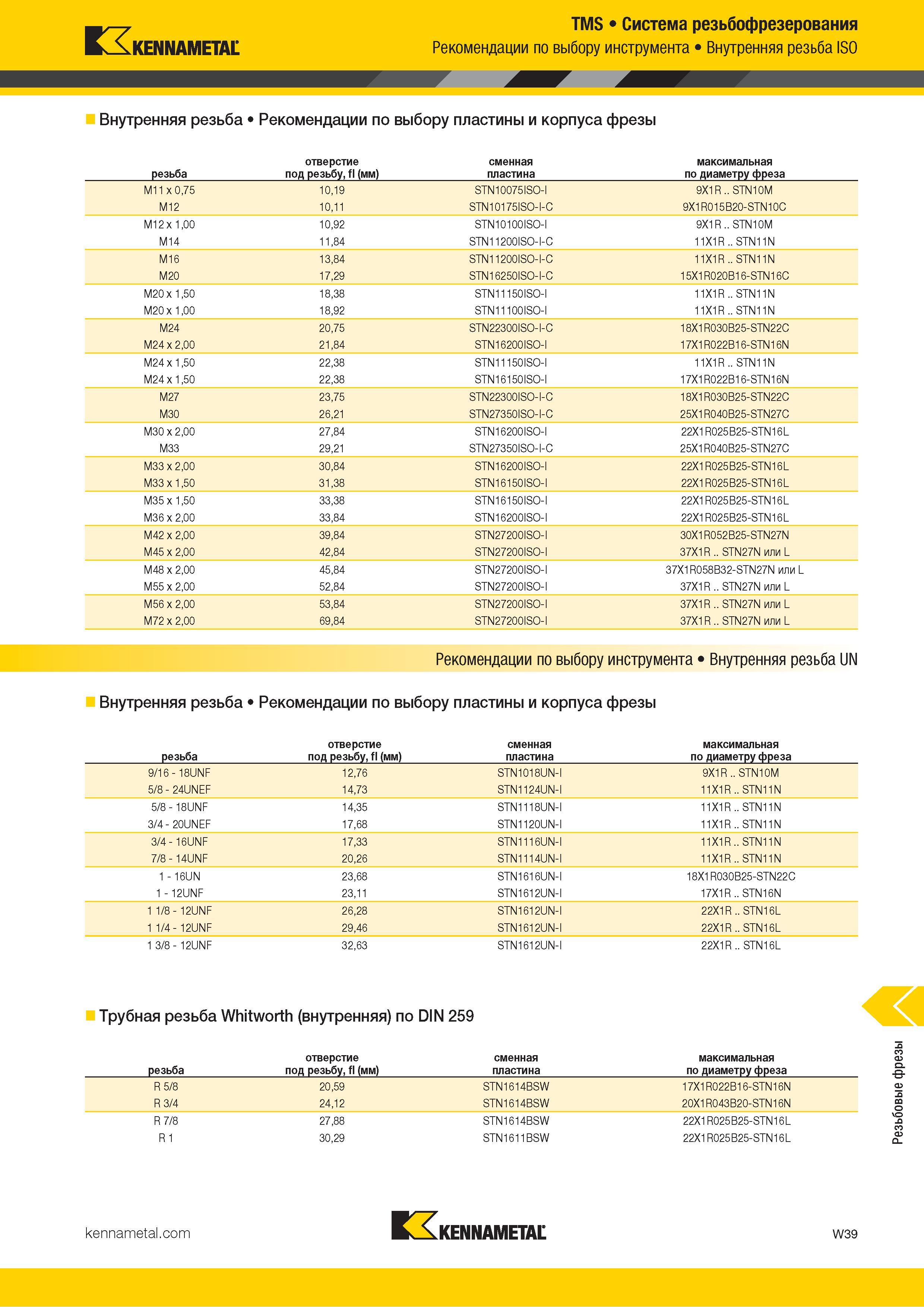

TMS Система резьбофрезерования KENNAMETAL Рекомендации по выбору инструмента Внутренняя резьба ISO Внутренняя резьба Рекомендации по выбору пластины и корпуса фрезы резьба отверстие под резьбу, fl (мм) сменная пластина максимальная по диаметру фреза M11 x 0,75 10,19 STN10075ISO-I 9X1R .. STN10M M12 10,11 STN10175ISO-I-C 9X1R015B20-STN10C M12 x 1,00 10,92 STN10100ISO-I 9X1R .. STN10M M14 11,84 STN1120QISO-I-C 11X1R .. STN11N M16 13,84 STN11200ISO-I-C 11X1R .. STN11N M20 17,29 STN16250ISO-I-C 15X1R020B16-STN16C M20 x 1,50 18,38 STN11150ISO-I 11X1R .. STN11N M20 x 1,00 18,92 STN11100ISO-I 11X1R .. STN11N M24 20,75 STN22300ISO-I-C 18X1R030B25-STN22C M24 x 2,00 21,84 STN16200ISO-I 17X1R022B16-STN16N M24 x 1,50 22,38 STN11150ISO-I 11X1R .. STN11N M24 x 1,50 22,38 STN16150ISO-I 17X1R022B16-STN16N M27 23,75 STN22300ISO-I-C 18X1R030B25-STN22C M30 26,21 STN27350ISO-I-C 25X1R040B25-STN27C M30 x 2,00 27,84 STN16200ISO-I 22X1R025B25-STN16L M33 29,21 STN27350ISO-I-C 25X1R040B25-STN27C M33 x 2,00 30,84 STN16200ISO-I 22X1R025B25-STN16L M33 x 1,50 31,38 STN16150ISO-I 22X1R025B25-STN16L M35 x 1,50 33,38 STN16150ISO-I 22X1R025B25-STN16L M36 x 2,00 33,84 STN16200ISO-I 22X1R025B25-STN16L M42 x 2,00 39,84 STN27200ISO-I 30X1R052B25-STN27N M45 x 2,00 42,84 STN27200ISO-I 37X1R .. STN27N или L M48 x 2,00 45,84 STN27200ISO-I 37X1R058B32-STN27N или L M55 x 2,00 52,84 STN27200ISO-I 37X1R .. STN27N или L M56 x 2,00 53,84 STN27200ISO-I 37X1R .. STN27N или L M72 x 2,00 69,84 STN27200ISO-I 37X1R .. STN27N или L Рекомендации по выбору инструмента Внутренняя резьба UN Внутренняя резьба Рекомендации по выбору пластины и корпуса фрезы резьба отверстие под резьбу, fl (мм) сменная пластина максимальная по диаметру фреза 9/16 - 18UNF 12,76 STN1018UN- 9X1R .. STN10M 5/8 - 24UNEF 14,73 STN1124UN- 11X1R .. STN11N 5/8 - 18UNF 3/4 - 20UNEF 14,35 17,68 STN1118UN- STN1120UN- 11X1R .. STN11N 11X1R .. STN11N 3/4 - 16UNF 17,33 STN1116UN- 11X1R .. STN11N 7/8 - 14UNF 20,26 STN1114UN- 11X1R .. STN11N 1 - 16UN 1 - 12UNF 23,68 23,11 STN1616UN- STN1612UN- 18X1R030B25-STN22C 17X1R .. STN16N 1 1/8 - 12UNF 26,28 STN1612UN- 22X1R .. STN16L 1 1/4 - 12UNF 29,46 STN1612UN- 22X1R .. STN16L 1 3/8 - 12UNF 32,63 STN1612UN- 22X1R .. STN16L Трубная резьба Whitworth (внутренняя) по DIN 259 отверстие сменная максимальная резьба под резьбу, fl (мм) пластина по диаметру фреза R 5/8 20,59 STN1614BSW 17X1R022B16-STN16N R 3/4 24,12 STN1614BSW 20X1R043B20-STN16N R 7/8 27,88 STN1614BSW 22X1R025B25-STN16L R 1 30,29 STN1611BSW 22X1R025B25-STN16L Kennametal W39 Резьбовые фрезы
