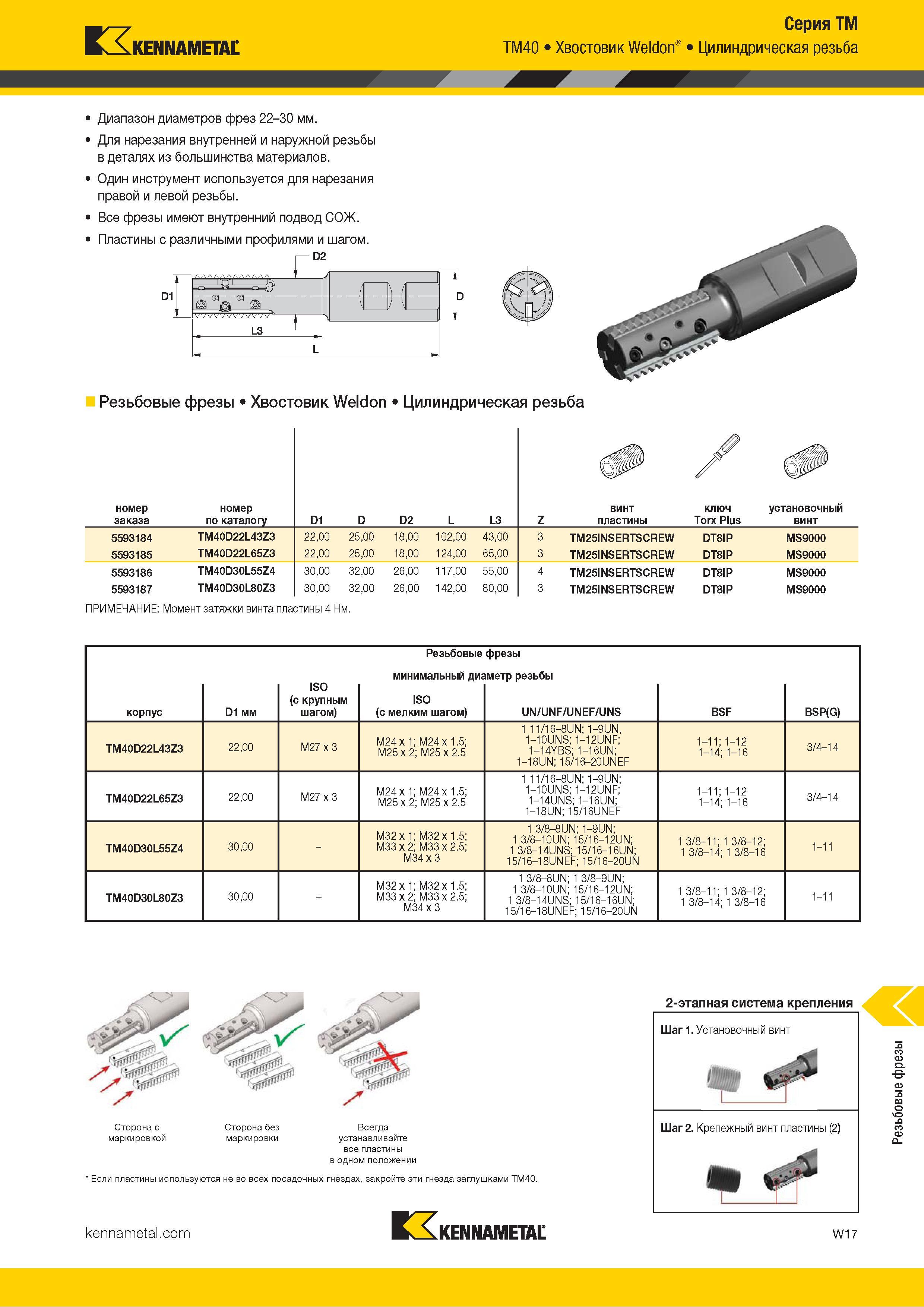

Kennametal Серия TM TM40 Хвостовик Weldon Цилиндрическая резьба Диапазон диаметров фрез 22-30 мм. Для нарезания внутренней и наружной резьбы в деталях из большинства материалов. Один инструмент используется для нарезания правой и левой резьбы. Все фрезы имеют внутренний подвод СОЖ. Пластины с различными профилями и шагом. D2 Резьбовые фрезы Хвостовик Weldon Цилиндрическая резьба номер заказа номер по каталогу D1 D D2 L L3 Z винт пластины ключ Torx Plus установочный винт 5593184 TM40D22L43Z3 22,00 25,00 18,00 102,00 43,00 3 TM25INSERTSCREW DT8IP MS9000 5593185 TM40D22L65Z3 22,00 25,00 18,00 124,00 65,00 3 TM25INSERTSCREW DT8IP MS9000 5593186 5593187 TM40D30L55Z4 TM40D30L80Z3 30.00 30.00 32.00 32.00 26,00 26,00 117.00 142.00 55.00 80.00 4 TM25INSERTSCREW DT8IP 3 TM25INSERTSCREW DT8IP MS9000 MS9000 ПРИМЕЧАНИЕ: Момент затяжки винта пластины 4 Нм. корпус D1 мм ISO (с крупным шагом) Резьбовые минимальный диа ISO (с мелким шагом) фрезы метр резьбы UN/UNF/UNEF/UNS BSF BSP(G) TM40D22L43Z3 22,00 M27 x 3 M24 x 1; M24 x 1.5; M25 x 2; M25 x 2.5 1 11/16-8UN; 1-9UN, 1-10UNS; 1-12UNF; 1-14YBS; 1-16UN; 1-18UN; 15/16-20UNEF 1-11; 1-12 1-14; 1-16 3/4-14 TM40D22L65Z3 22,00 M27 x 3 M24 x 1; M24 x 1.5; M25 x 2; M25 x 2.5 1 11/16-8UN; 1-9UN; 1-10UNS; 1-12UNF; 1-14UNS; 1-16UN; 1-18UN; 15/16UNEF 1-11; 1-12 1-14; 1-16 3/4-14 TM40D30L55Z4 30,00 - M32 x 1; M32 x 1.5; M33 x 2; M33 x 2.5; M34 x 3 1 3/8-8UN; 1-9UN; 1 3/8-10UN; 15/16-12UN; 1 3/8-14UNS; 15/16-16UN; 15/16-18UNEF; 15/16-20UN 1 3/8-11; 1 3/8-12; 1 3/8-14; 1 3/8-16 1-11 TM40D30L80Z3 30,00 - M32 x 1; M32 x 1.5; M33 x 2; M33 x 2.5; M34 x 3 1 3/8-8UN; 1 3/8-9UN; 1 3/8-10UN; 15/16-12UN; 1 3/8-14UNS; 15/16-16UN; 15/16-18UNEF; 15/16-20UN 1 3/8-11; 1 3/8-12; 1 3/8-14; 1 3/8-16 1-11 Сторона с маркировкой Сторона без маркировки Всегда устанавливайте все пластины в одном положении Если пластины используются не во всех посадочных гнездах, закройте эти гнезда заглушками TM40. К KENNAMETAL 2-этапная система крепления W17 Резьбовые фрезы
