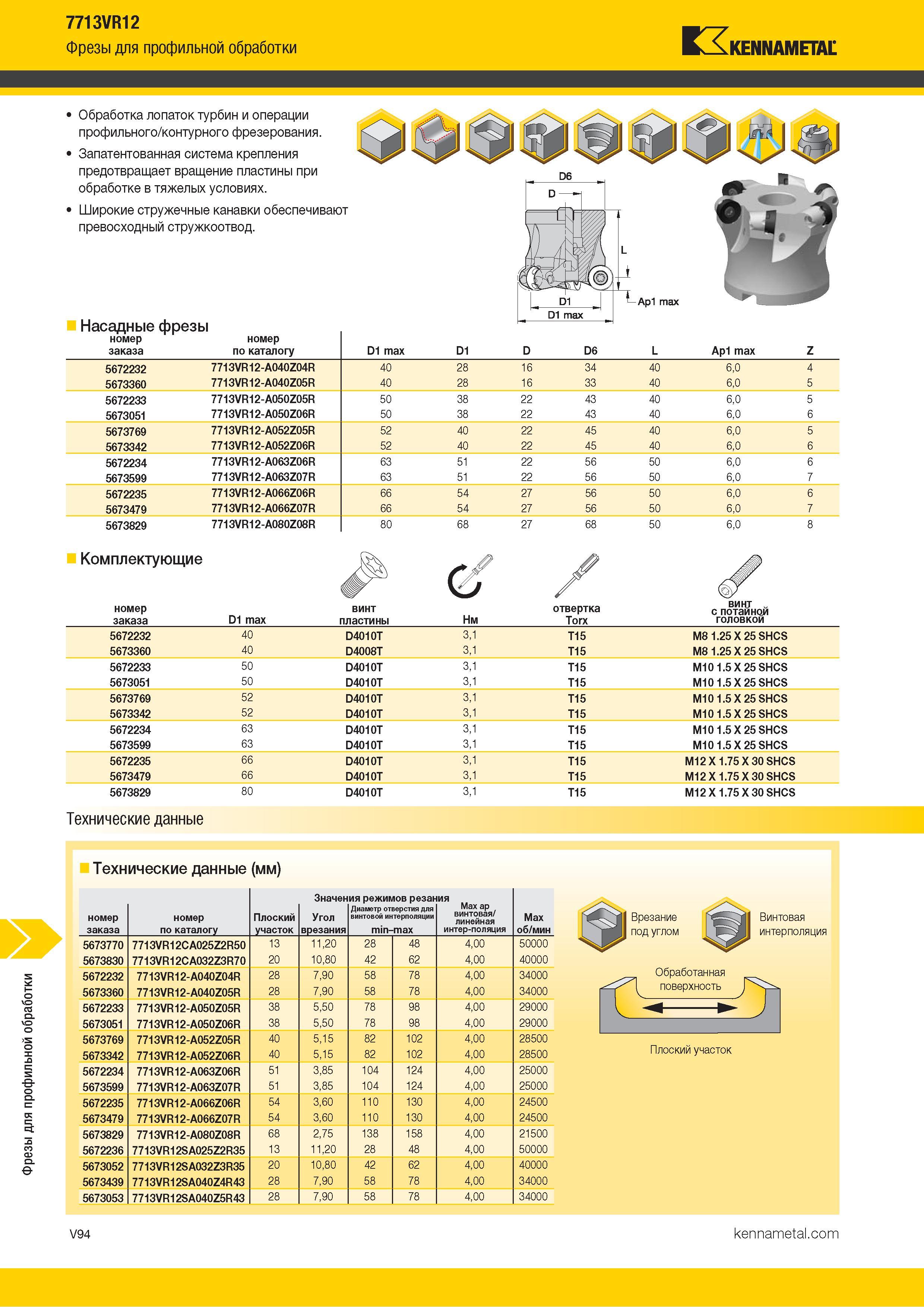

Фрезы для профильной обработки 7713VR12 Фрезы для профильной обработки Kennametal Обработка лопаток турбин и операции профильного/контурного фрезерования. Запатентованная система крепления предотвращает вращение пластины при обработке в тяжелых условиях. Широкие стружечные канавки обеспечивают превосходный стружкоотвод. L J D1 max Ар1 max номер заказа номер по каталогу D1 max D1 D D6 L Ap1 max Z 5672232 7713VR12-A040Z04R 40 28 16 34 40 6,0 4 5673360 7713VR12-A040Z05R 40 28 16 33 40 6,0 5 5672233 7713VR12-A050Z05R 50 38 22 43 40 6,0 5 5673051 7713VR12-A050Z06R 50 38 22 43 40 6,0 6 5673769 7713VR12-A052Z05R 52 40 22 45 40 6,0 5 5673342 7713VR12-A052Z06R 52 40 22 45 40 6,0 6 5672234 7713VR12-A063Z06R 63 51 22 56 50 6,0 6 5673599 7713VR12-A063Z07R 63 51 22 56 50 6,0 7 5672235 7713VR12-A066Z06R 66 54 27 56 50 6,0 6 5673479 7713VR12-A066Z07R 66 54 27 56 50 6,0 7 5673829 7713VR12-A080Z08R 80 68 27 68 50 6,0 8 Комплектующие номер заказа D1 max винт пластины Нм отвертка Torx винт с потайной головкой 5672232 40 D4010T 3,1 T15 M8 1.25 X 25 SHCS 5673360 40 D4008T 3,1 T15 M8 1.25 X 25 SHCS 5672233 50 D4010T 3,1 T15 M10 1.5 X 25 SHCS 5673051 50 D4010T 3,1 T15 M10 1.5 X 25 SHCS 5673769 52 D4010T 3,1 T15 M10 1.5 X 25 SHCS 5673342 52 D4010T 3,1 T15 M10 1.5 X 25 SHCS 5672234 63 D4010T 3,1 T15 M10 1.5 X 25 SHCS 5673599 63 D4010T 3,1 T15 M10 1.5 X 25 SHCS 5672235 66 D4010T 3,1 T15 M12 X 1.75 X 30 SHCS 5673479 66 D4010T 3,1 T15 M12 X 1.75 X 30 SHCS 5673829 80 D4010T 3,1 T15 M12 X 1.75 X 30 SHCS Технические данные Технические данные (мм) Значения режимов резания Max об/мин номер заказа номер по каталогу Плоский участок Угол врезания Диаметр отверстия для винтовой интерполяции min-max Max ap винтовая/ линейная интер-поляция 5673770 7713VR12CA025Z2R50 13 11,20 28 48 4,00 50000 5673830 7713VR12CA032Z3R70 20 10,80 42 62 4,00 40000 5672232 7713VR12-A040Z04R 28 7,90 58 78 4,00 34000 5673360 7713VR12-A040Z05R 28 7,90 58 78 4,00 34000 5672233 7713VR12-A050Z05R 38 5,50 78 98 4,00 29000 5673051 7713VR12-A050Z06R 38 5,50 78 98 4,00 29000 5673769 7713VR12-A052Z05R 40 5,15 82 102 4,00 28500 5673342 7713VR12-A052Z06R 40 5,15 82 102 4,00 28500 5672234 7713VR12-A063Z06R 51 3,85 104 124 4,00 25000 5673599 7713VR12-A063Z07R 51 3,85 104 124 4,00 25000 5672235 7713VR12-A066Z06R 54 3,60 110 130 4,00 24500 5673479 7713VR12-A066Z07R 54 3,60 110 130 4,00 24500 5673829 7713VR12-A080Z08R 68 2,75 138 158 4,00 21500 5672236 7713VR12SA025Z2R35 13 11,20 28 48 4,00 50000 5673052 7713VR12SA032Z3R35 20 10,80 42 62 4,00 40000 5673439 7713VR12SA040Z4R43 28 7,90 58 78 4,00 34000 5673053 7713VR12SA040Z5R43 28 7,90 58 78 4,00 34000 Врезание под углом Винтовая интерполяция Плоский участок V94
