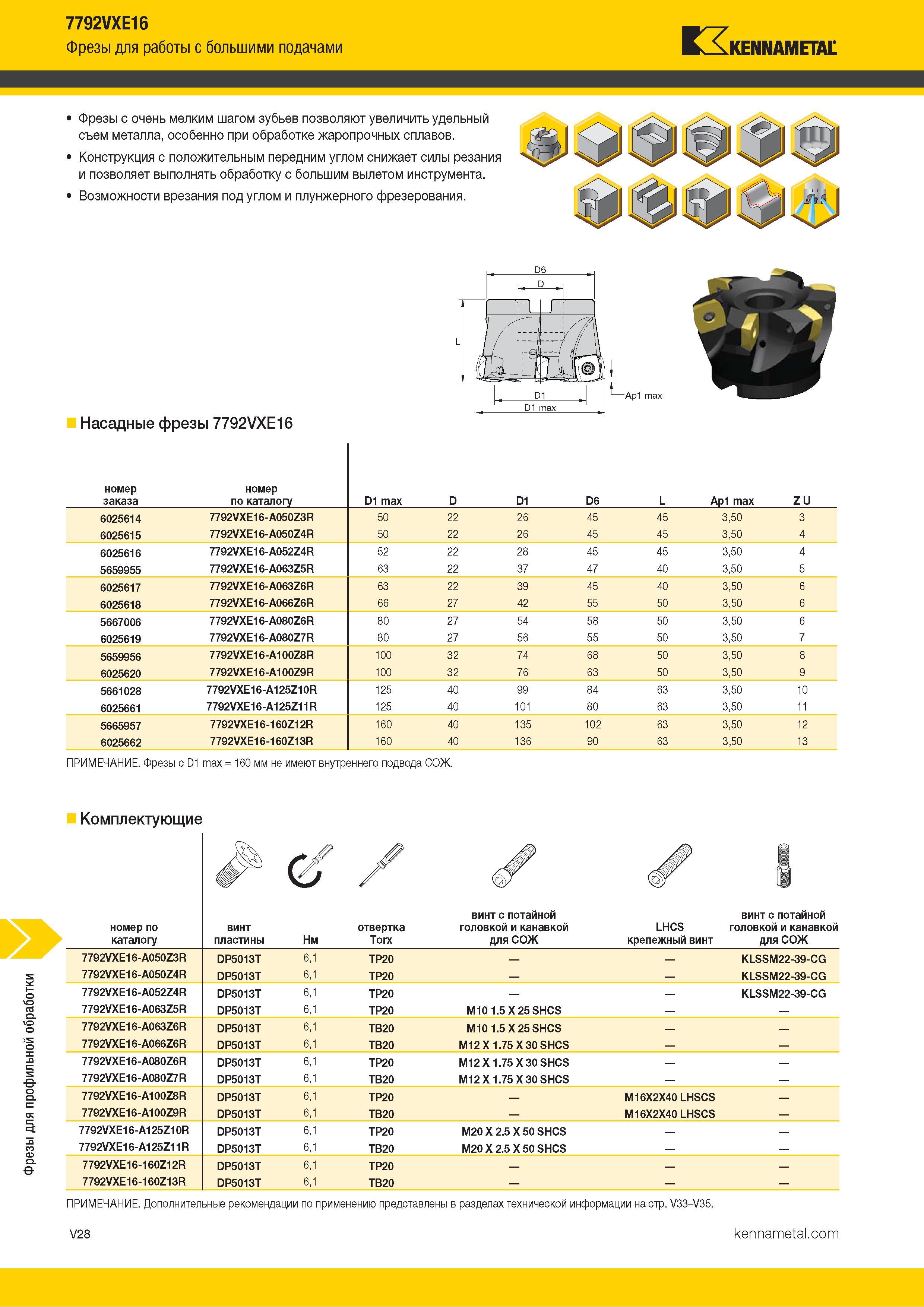

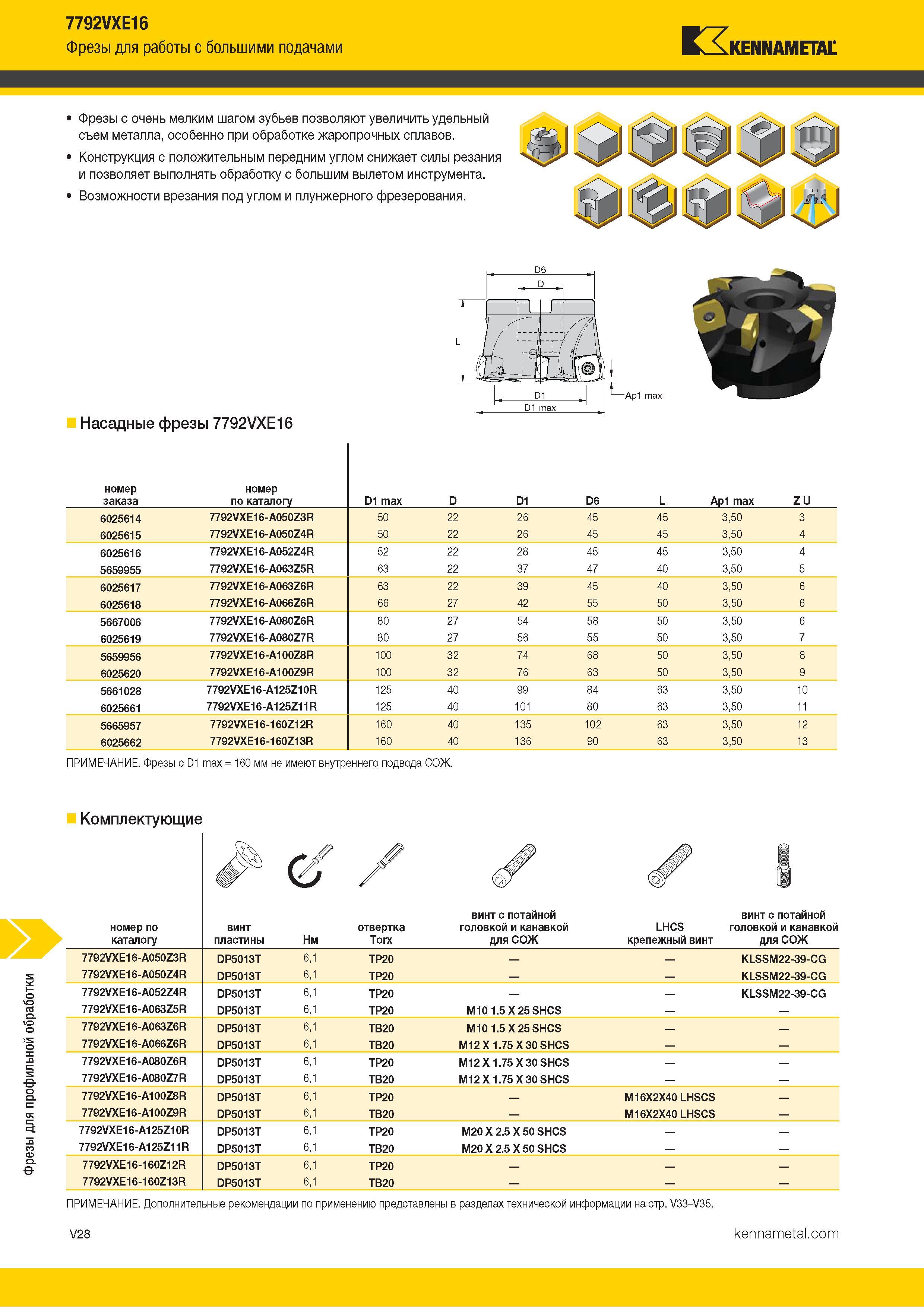

Фрезы для профильной обработки 7792VXE16 Фрезы для работы с большими подачами Kennametal Фрезы с очень мелким шагом зубьев позволяют увеличить удельный съем металла, особенно при обработке жаропрочных сплавов. Конструкция с положительным передним углом снижает силы резания и позволяет выполнять обработку с большим вылетом инструмента. Возможности врезания под углом и плунжерного фрезерования. Насадные фрезы 7792VXE16 номер заказа номер по каталогу D1 max D D1 D6 L Ap1 max Z U 6025614 7792VXE16-A050Z3R 50 22 26 45 45 3,50 3 6025615 7792VXE16-A050Z4R 50 22 26 45 45 3,50 4 6025616 7792VXE16-A052Z4R 52 22 28 45 45 3,50 4 5659955 7792VXE16-A063Z5R 63 22 37 47 40 3,50 5 6025617 7792VXE16-A063Z6R 63 22 39 45 40 3,50 6 6025618 7792VXE16-A066Z6R 66 27 42 55 50 3,50 6 5667006 7792VXE16-A080Z6R 80 27 54 58 50 3,50 6 6025619 7792VXE16-A080Z7R 80 27 56 55 50 3,50 7 5659956 7792VXE16-A100Z8R 100 32 74 68 50 3,50 8 6025620 7792VXE16-A100Z9R 100 32 76 63 50 3,50 9 5661028 7792VXE16-A125Z10R 125 40 99 84 63 3,50 10 6025661 7792VXE16-A125Z11R 125 40 101 80 63 3,50 11 5665957 7792VXE16-160Z12R 160 40 135 102 63 3,50 12 6025662 7792VXE16-160Z13R 160 40 136 90 63 3,50 13 ПРИМЕЧАНИЕ. Фрезы с D1 max = 160 мм не имеют внутреннего подвода СОЖ. Комплектующие номер по каталогу винт пластины Нм отвертка Torx винт с потайной головкой и канавкой для СОЖ винт с потайной LHCS головкой и канавкой крепежный винт для СОЖ 7792VXE16-A050Z3R DP5013T 6,1 TP20 KLSSM22-39-CG 7792VXE16-A050Z4R DP5013T 6,1 TP20 KLSSM22-39-CG 7792VXE16-A052Z4R DP5013T 6,1 TP20 KLSSM22-39-CG 7792VXE16-A063Z5R DP5013T 6,1 TP20 M10 1.5 X 25 SHCS 7792VXE16-A063Z6R DP5013T 6,1 TB20 M10 1.5 X 25 SHCS 7792VXE16-A066Z6R DP5013T 6,1 TB20 M12 X 1.75 X 30 SHCS 7792VXE16-A080Z6R DP5013T 6,1 TP20 M12 X 1.75 X 30 SHCS 7792VXE16-A080Z7R DP5013T 6,1 TB20 M12 X 1.75 X 30 SHCS 7792VXE16-A100Z8R DP5013T 6,1 TP20 M16X2X40 LHSCS 7792VXE16-A100Z9R DP5013T 6,1 TB20 M16X2X40 LHSCS 7792VXE16-A125Z10R DP5013T 6,1 TP20 M20 X 2.5 X 50 SHCS 7792VXE16-A125Z11R DP5013T 6,1 TB20 M20 X 2.5 X 50 SHCS 7792VXE16-160Z12R DP5013T 6,1 TP20 7792VXE16-160Z13R DP5013T 6,1 TB20 ПРИМЕЧАНИЕ. Дополнительные рекомендации по применению представлены в разделах технической информации на стр. V33-V35. V28
