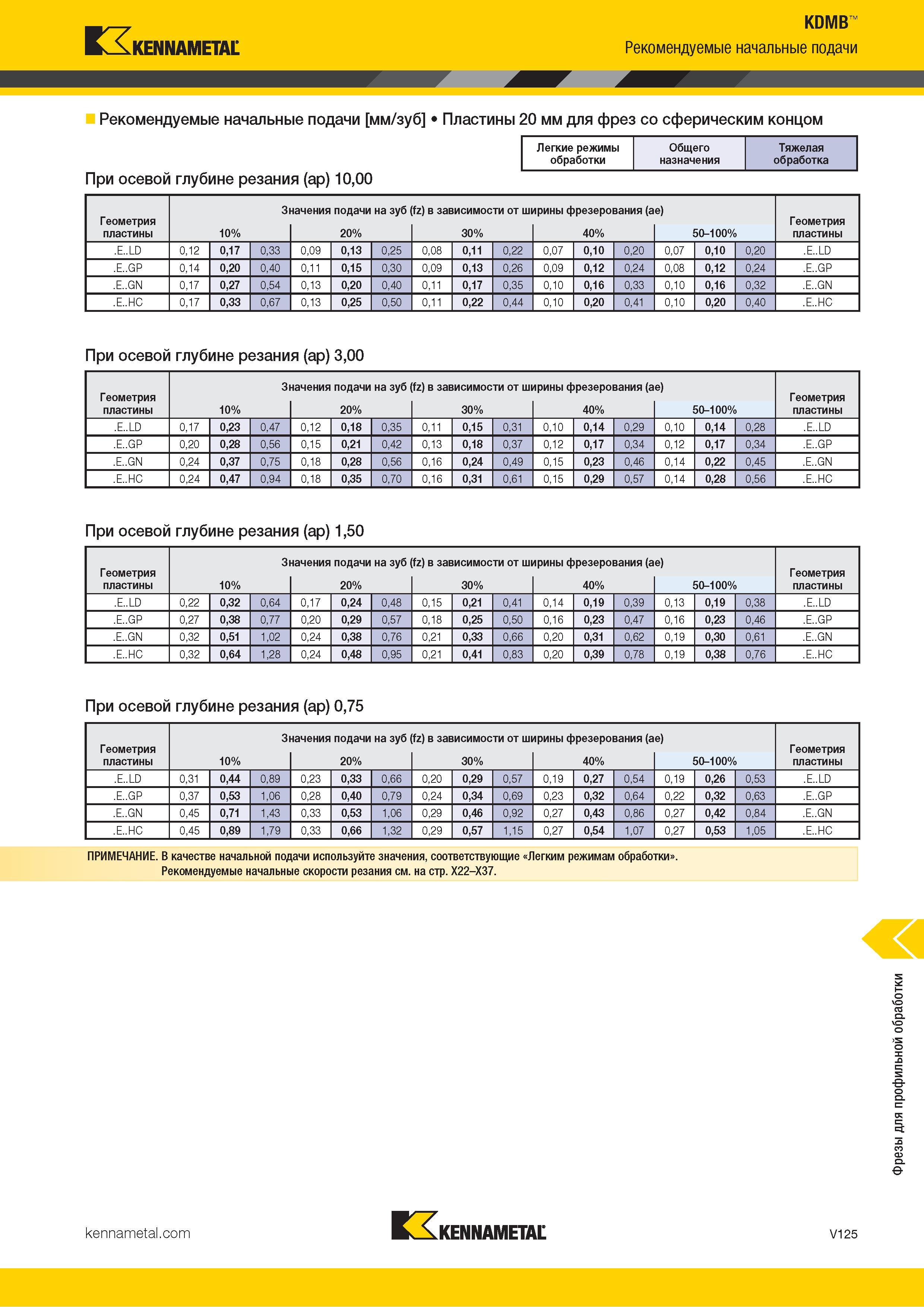

Kennametal Рекомендуемые начальные подачи мм/зуб Пластины 20 мм для фрез со сферическим концом Легкие режимы Общего Тяжелая обработки назначения обработка При осевой глубине резания (ap) 10,00 Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 10% 20% 30% 40% 50-100% .E..LD 0,12 0,17 0,33 0,09 0,13 0,25 0,08 0,11 0,22 0,07 0,10 0,20 0,07 0,10 0,20 .E..LD .E..GP 0,14 0,20 0,40 0,11 0,15 0,30 0,09 0,13 0,26 0,09 0,12 0,24 0,08 0,12 0,24 .E..GP .E..GN 0,17 0,27 0,54 0,13 0,20 0,40 0,11 0,17 0,35 0,10 0,16 0,33 0,10 0,16 0,32 .E..GN .E..HC 0,17 0,33 0,67 0,13 0,25 0,50 0,11 0,22 0,44 0,10 0,20 0,41 0,10 0,20 0,40 .E..HC При осевой глубине резания (ap) 3,00 Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 10% 20% 30% 40% 50-100% .E..LD 0,17 0,23 0,47 0,12 0,18 0,35 0,11 0,15 0,31 0,10 0,14 0,29 0,10 0,14 0,28 .E..LD .E..GP 0,20 0,28 0,56 0,15 0,21 0,42 0,13 0,18 0,37 0,12 0,17 0,34 0,12 0,17 0,34 .E..GP .E..GN 0,24 0,37 0,75 0,18 0,28 0,56 0,16 0,24 0,49 0,15 0,23 0,46 0,14 0,22 0,45 .E..GN .E..HC 0,24 0,47 0,94 0,18 0,35 0,70 0,16 0,31 0,61 0,15 0,29 0,57 0,14 0,28 0,56 .E..HC При осевой глубине резания (ap) 1,50 Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 10% 20% 30% 40% 50-100% .E..LD 0,22 0,32 0,64 0,17 0,24 0,48 0,15 0,21 0,41 0,14 0,19 0,39 0,13 0,19 0,38 .E..LD .E..GP 0,27 0,38 0,77 0,20 0,29 0,57 0,18 0,25 0,50 0,16 0,23 0,47 0,16 0,23 0,46 .E..GP .E..GN 0,32 0,51 1,02 0,24 0,38 0,76 0,21 0,33 0,66 0,20 0,31 0,62 0,19 0,30 0,61 .E..GN .E..HC 0,32 0,64 1,28 0,24 0,48 0,95 0,21 0,41 0,83 0,20 0,39 0,78 0,19 0,38 0,76 .E..HC При осевой глубине резания (ap) 0,75 Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 10% 20% 30% 40% 50-100% .E..LD 0,31 0,44 0,89 0,23 0,33 0,66 0,20 0,29 0,57 0,19 0,27 0,54 0,19 0,26 0,53 .E..LD .E..GP 0,37 0,53 1,06 0,28 0,40 0,79 0,24 0,34 0,69 0,23 0,32 0,64 0,22 0,32 0,63 .E..GP .E..GN 0,45 0,71 1,43 0,33 0,53 1,06 0,29 0,46 0,92 0,27 0,43 0,86 0,27 0,42 0,84 .E..GN .E..HC 0,45 0,89 1,79 0,33 0,66 1,32 0,29 0,57 1,15 0,27 0,54 1,07 0,27 0,53 1,05 .E..HC ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие Легким режимам обработки Рекомендуемые начальные скорости резания см. на стр. X22-X37. KDMB Рекомендуемые начальные подачи Kennametal V125 Фрезы для профильной обработки
