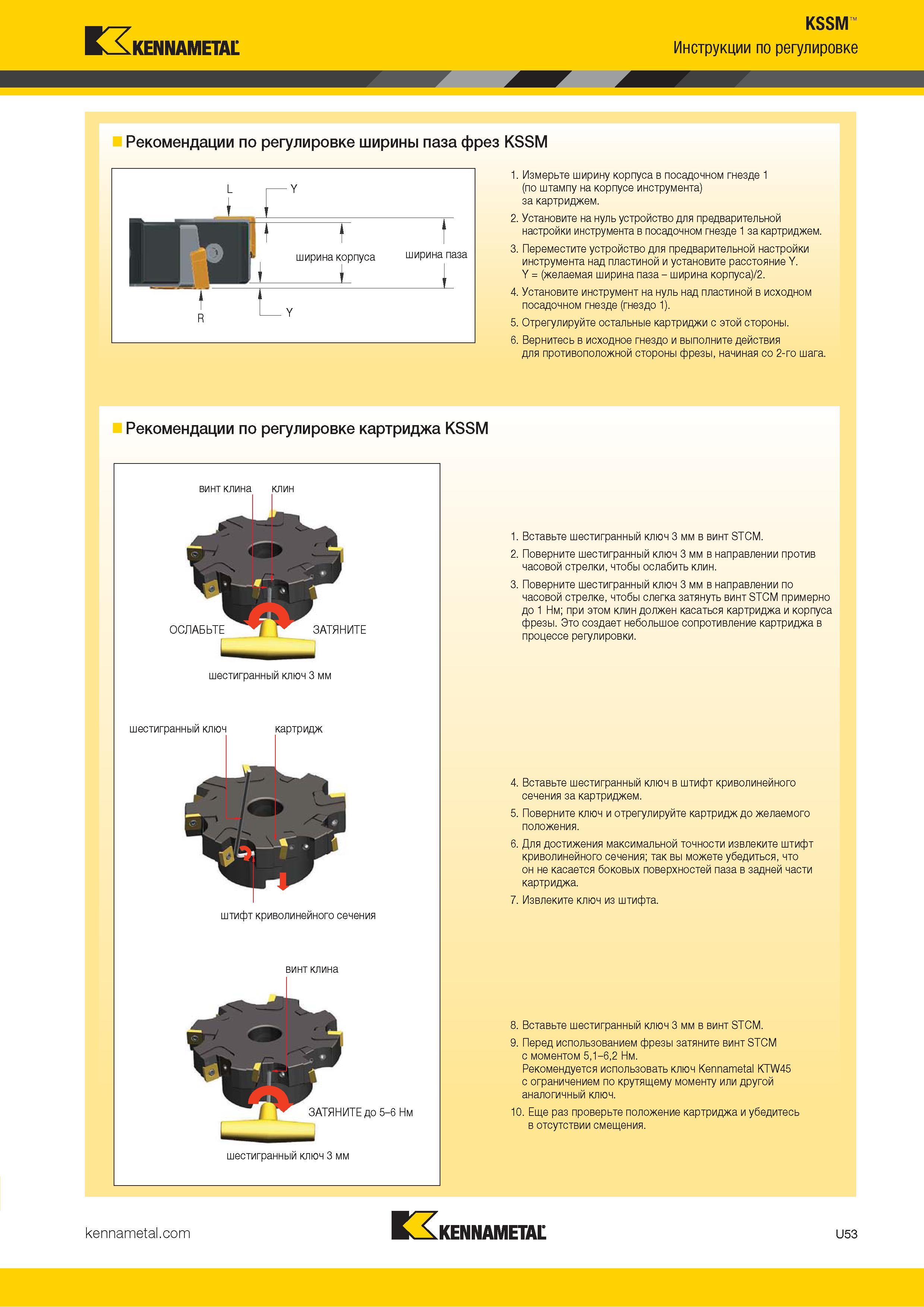

Kennametal KSSM- Инструкции по регулировке Рекомендации по регулировке ширины паза фрез KSSM 1. Измерьте ширину корпуса в посадочном гнезде 1 (по штампу на корпусе инструмента) за картриджем. 2. Установите на нуль устройство для предварительной настройки инструмента в посадочном гнезде 1 за картриджем. 3. Переместите устройство для предварительной настройки инструмента над пластиной и установите расстояние Y. Y = (желаемая ширина паза - ширина корпуса)/2. 4. Установите инструмент на нуль над пластиной в исходном посадочном гнезде (гнездо 1). 5. Отрегулируйте остальные картриджи с этой стороны. 6. Вернитесь в исходное гнездо и выполните действия для противоположной стороны фрезы, начиная со 2-го шага. Рекомендации по регулировке картриджа KSSM 1. Вставьте шестигранный ключ 3 мм в винт STCM. 2. Поверните шестигранный ключ 3 мм в направлении против часовой стрелки, чтобы ослабить клин. 3. Поверните шестигранный ключ 3 мм в направлении по часовой стрелке, чтобы слегка затянуть винт STCM примерно до 1 Нм; при этом клин должен касаться картриджа и корпуса фрезы. Это создает небольшое сопротивление картриджа в процессе регулировки. 4. Вставьте шестигранный ключ в штифт криволинейного сечения за картриджем. 5. Поверните ключ и отрегулируйте картридж до желаемого положения. 6. Для достижения максимальной точности извлеките штифт криволинейного сечения; так вы можете убедиться, что он не касается боковых поверхностей паза в задней части картриджа. 7. Извлеките ключ из штифта. 8. Вставьте шестигранный ключ 3 мм в винт STCM. 9. Перед использованием фрезы затяните винт STCM с моментом 5,1-6,2 Нм. Рекомендуется использовать ключ Kennametal KTW45 с ограничением по крутящему моменту или другой аналогичный ключ. 10. Еще раз проверьте положение картриджа и убедитесь в отсутствии смещения. винт клина клин ОСЛАБЬТЕ ЗАТЯНИТЕ шестигранный ключ 3 мм шестигранный ключ картридж штифт криволинейного сечения р - ЗАТЯНИТЕ до 5-6 Нм шестигранный ключ 3 мм винт клина Kennametal U53
