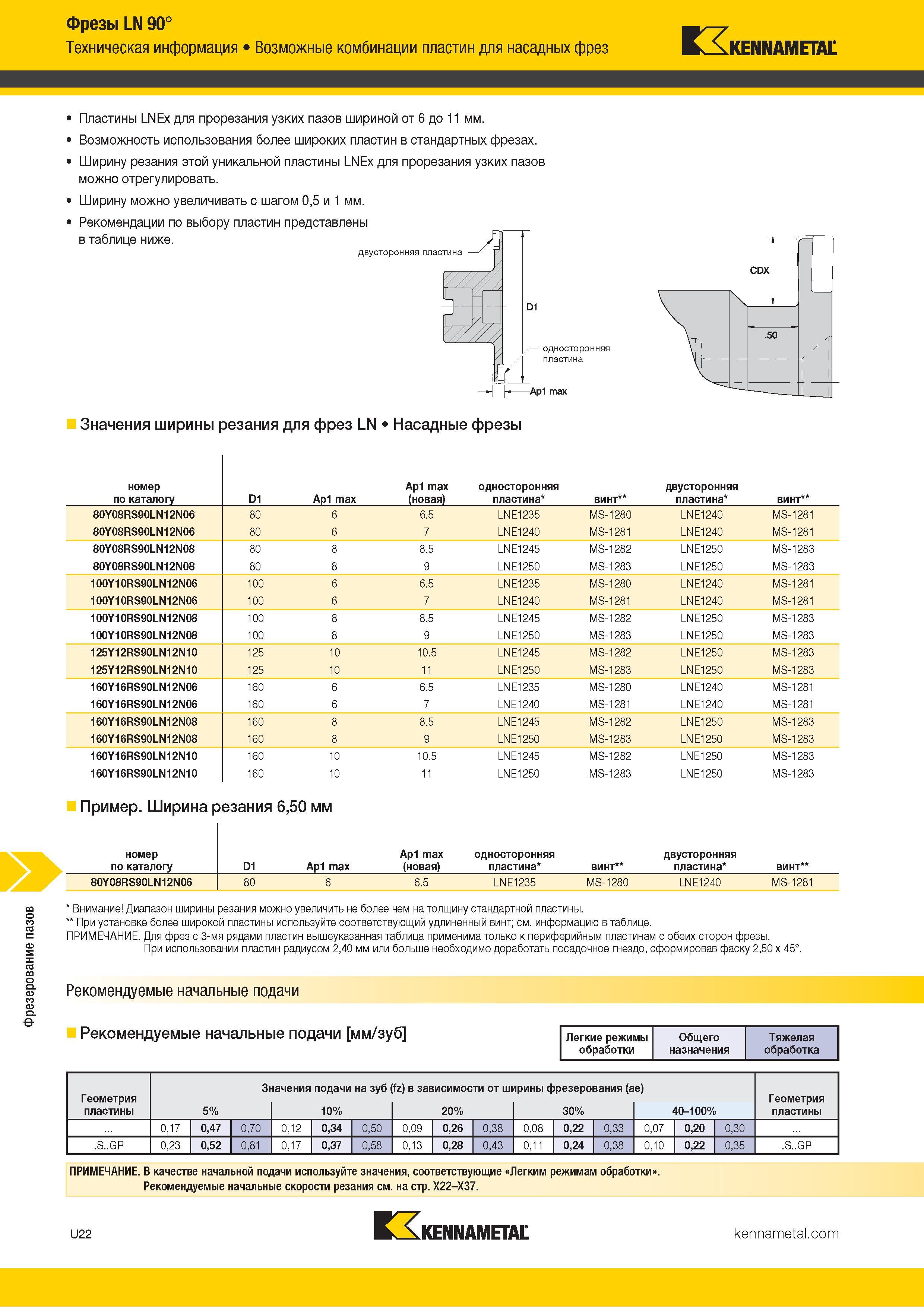

Фрезерование пазов Фрезы LN 90° щг 7 Техническая информация Возможные комбинации пластин для насадных фрез Kennametal Пластины LNEx для прорезания узких пазов шириной от 6 до 11 мм. Возможность использования более широких пластин в стандартных фрезах. Ширину резания этой уникальной пластины LNEx для прорезания узких пазов можно отрегулировать. Ширину можно увеличивать с шагом 0,5 и 1 мм. Рекомендации по выбору пластин представлены в таблице ниже. Значения ширины резания для фрез LN Насадные фрезы номер по каталогу D1 Ap1 max Ap1 max (новая) односторонняя пластина винт двусторонняя пластина винт 80Y08RS90LN12N06 80 6 6.5 LNE1235 MS-1280 LNE1240 MS-1281 80Y08RS90LN12N06 80 6 7 LNE1240 MS-1281 LNE1240 MS-1281 80Y08RS90LN12N08 80 8 8.5 LNE1245 MS-1282 LNE1250 MS-1283 80Y08RS90LN12N08 80 8 9 LNE1250 MS-1283 LNE1250 MS-1283 100Y10RS90LN12N06 100 6 6.5 LNE1235 MS-1280 LNE1240 MS-1281 100Y10RS90LN12N06 100 6 7 LNE1240 MS-1281 LNE1240 MS-1281 100Y10RS90LN12N08 100 8 8.5 LNE1245 MS-1282 LNE1250 MS-1283 100Y10RS90LN12N08 100 8 9 LNE1250 MS-1283 LNE1250 MS-1283 125Y12RS90LN12N10 125 10 10.5 LNE1245 MS-1282 LNE1250 MS-1283 125Y12RS90LN12N10 125 10 11 LNE1250 MS-1283 LNE1250 MS-1283 160Y16RS90LN12N06 160 6 6.5 LNE1235 MS-1280 LNE1240 MS-1281 160Y16RS90LN12N06 160 6 7 LNE1240 MS-1281 LNE1240 MS-1281 160Y16RS90LN12N08 160 8 8.5 LNE1245 MS-1282 LNE1250 MS-1283 160Y16RS90LN12N08 160 8 9 LNE1250 MS-1283 LNE1250 MS-1283 160Y16RS90LN12N10 160 10 10.5 LNE1245 MS-1282 LNE1250 MS-1283 160Y16RS90LN12N10 160 10 11 LNE1250 MS-1283 LNE1250 MS-1283 Пример. Ширина резания 6,50 мм номер по каталогу D1 Ap1 max Ap1 max (новая) односторонняя пластина винт двусторонняя пластина винт 80Y08RS90LN12N06 80 6 6.5 LNE1235 MS-1280 LNE1240 MS-1281 Внимание Диапазон ширины резания можно увеличить не более чем на толщину стандартной пластины. При установке более широкой пластины используйте соответствующий удлиненный винт; см. информацию в таблице. ПРИМЕЧАНИЕ. Для фрез с 3-мя рядами пластин вышеуказанная таблица применима только к периферийным пластинам с обеих сторон фрезы. При использовании пластин радиусом 2,40 мм или больше необходимо доработать посадочное гнездо, сформировав фаску 2,50 x 45°. Рекомендуемые начальные подачи Рекомендуемые начальные подачи мм/зуб Легкие режимы Общего Тяжелая обработки назначения обработка Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% 0,17 0,47 0,70 0,12 0,34 0,50 0,09 0,26 0,38 0,08 0,22 0,33 0,07 0,20 0,30 .S..GP 0,23 0,52 0,81 0,17 0,37 0,58 0,13 0,28 0,43 0,11 0,24 0,38 0,10 0,22 0,35 .S..GP ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие Легким режимам обработки Рекомендуемые начальные скорости резания см. на стр. X22-X37. U22 Kennametal
