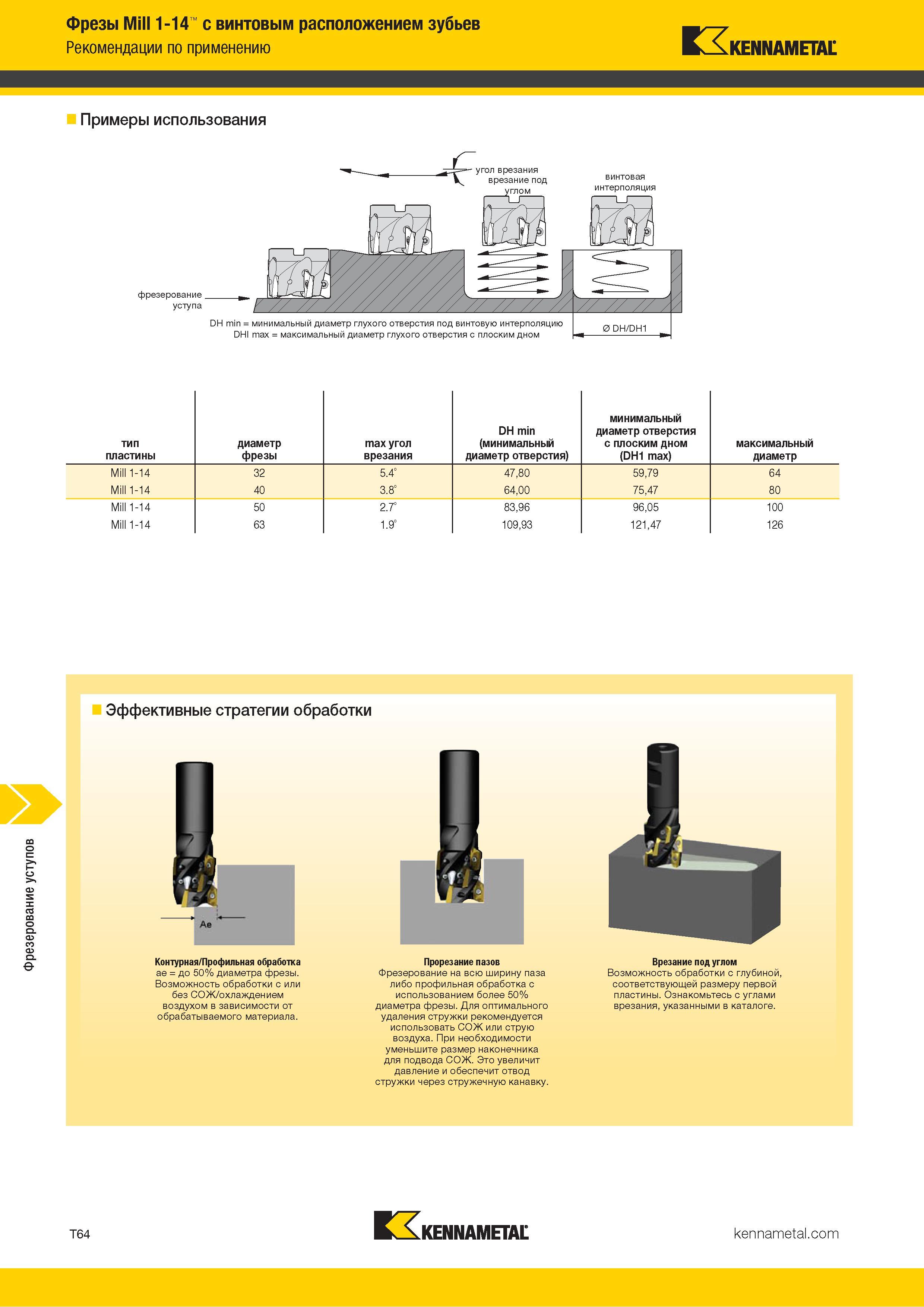

Фрезерование уступов Фрезы Mill 1-14 с винтовым расположением зубьев Рекомендации по применению Kennametal Примеры использования винтовая интерполяция фрезерование уступа DH min = минимальный диаметр глухого отверстия под винтовую интерполяцию DHI max = максимальный диаметр глухого отверстия с плоским дном тип пластины диаметр фрезы max угол врезания DH min (минимальный диаметр отверстия) минимальный диаметр отверстия с плоским дном (DH1 max) максимальный диаметр Mill 1-14 32 5.4° 47,80 59,79 64 Mill 1-14 40 3.8° 64,00 75,47 80 Mill 1-14 50 2.7° 83,96 96,05 100 Mill 1-14 63 1.9° 109,93 121,47 126 Эффективные стратегии обработки Контурная/Профильная обработка ae = до 50% диаметра фрезы. Возможность обработки с или без СОЖ/охлаждением воздухом в зависимости от обрабатываемого материала. Прорезание пазов Фрезерование на всю ширину паза либо профильная обработка с использованием более 50% диаметра фрезы. Для оптимального удаления стружки рекомендуется использовать СОЖ или струю воздуха. При необходимости уменьшите размер наконечника для подвода СОЖ. Это увеличит давление и обеспечит отвод стружки через стружечную канавку. Врезание под углом Возможность обработки с глубиной, соответствующей размеру первой пластины. Ознакомьтесь с углами врезания, указанными в каталоге. T64 KENNAMETAL
