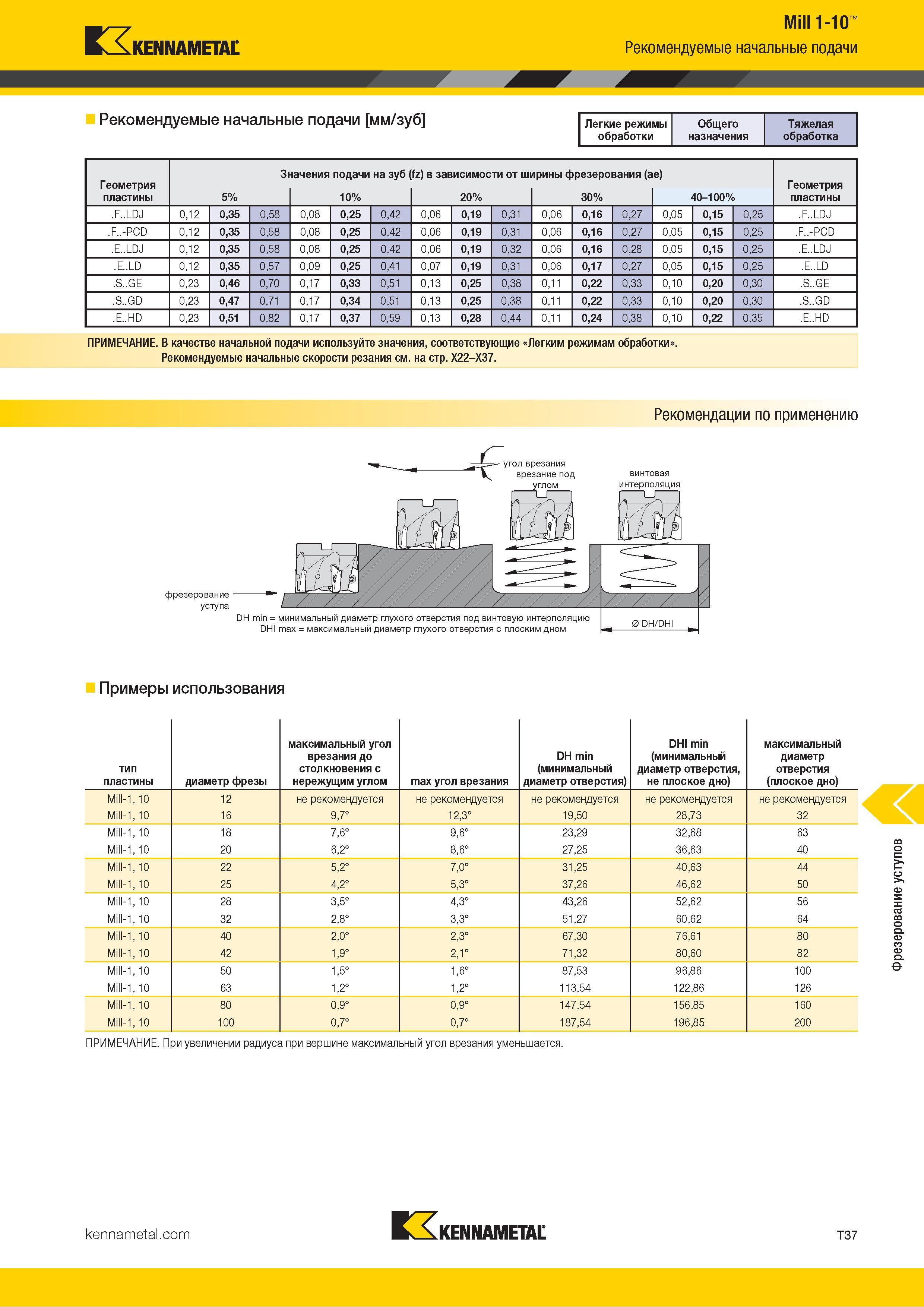

Kennametal Mill 1-10 Рекомендуемые начальные подачи Рекомендуемые начальные подачи мм/зуб Легкие режимы Общего Тяжелая обработки назначения обработка Геометрия пластины Значения подачи на зуб (fz) в зависимости от ширины фрезерования (ae) Геометрия пластины 5% 10% 20% 30% 40-100% .F..LDJ 0,12 0,35 0,58 0,08 0,25 0,42 0,06 0,19 0,31 0,06 0,16 0,27 0,05 0,15 0,25 .F..LDJ .F..-PCD 0,12 0,35 0,58 0,08 0,25 0,42 0,06 0,19 0,31 0,06 0,16 0,27 0,05 0,15 0,25 .F..-PCD .E..LDJ 0,12 0,35 0,58 0,08 0,25 0,42 0,06 0,19 0,32 0,06 0,16 0,28 0,05 0,15 0,25 .E..LDJ .E..LD 0,12 0,35 0,57 0,09 0,25 0,41 0,07 0,19 0,31 0,06 0,17 0,27 0,05 0,15 0,25 .E..LD .S..GE 0,23 0,46 0,70 0,17 0,33 0,51 0,13 0,25 0,38 0,11 0,22 0,33 0,10 0,20 0,30 .S..GE .S..GD 0,23 0,47 0,71 0,17 0,34 0,51 0,13 0,25 0,38 0,11 0,22 0,33 0,10 0,20 0,30 .S..GD .E..HD 0,23 0,51 0,82 0,17 0,37 0,59 0,13 0,28 0,44 0,11 0,24 0,38 0,10 0,22 0,35 .E..HD ПРИМЕЧАНИЕ. В качестве начальной подачи используйте значения, соответствующие Легким режимам обработки Рекомендуемые начальные скорости резания см. на стр. X22-X37. Рекомендации по применению винтовая интерполяция фрезерование уступа DH min = минимальный диаметр глухого отверстия под винтовую интерполяцию DHI max = максимальный диаметр глухого отверстия с плоским дном Примеры использования тип пластины диаметр фрезы максимальный угол врезания до столкновения с нережущим углом max угол врезания DH min (минимальный диаметр отверстия) DHI min (минимальный диаметр отверстия, не плоское дно) максимальный диаметр отверстия (плоское дно) Mi l-1, 10 12 не рекомендуется не рекомендуется не рекомендуется не рекомендуется не рекомендуется Mi l-1, 10 16 9,7° 12,3° 19,50 28,73 32 Mi l-1, 10 18 7,6° 9,6° 23,29 32,68 63 Mi l-1, 10 20 6,2° 8,6° 27,25 36,63 40 Mi l-1, 10 22 5,2° 7,0° 31,25 40,63 44 Mi l-1, 10 25 4,2° 5,3° 37,26 46,62 50 Mi l-1, 10 28 3,5° 4,3° 43,26 52,62 56 Mi l-1, 10 32 2,8° 3,3° 51,27 60,62 64 Mi l-1, 10 40 2,0° 2,3° 67,30 76,61 80 Mi l-1, 10 42 1,9° 2,1° 71,32 80,60 82 Mi l-1, 10 50 1,5° 1,6° 87,53 96,86 100 Mi l-1, 10 63 1,2° 1,2° 113,54 122,86 126 Mi l-1, 10 80 0,9° 0,9° 147,54 156,85 160 Mi l-1, 10 100 0,7° 0,7° 187,54 196,85 200 ПРИМЕЧАНИЕ. При увеличении радиуса при вершине максимальный угол врезания уменьшается. К KENNAMETAL T37 Фрезерование уступов
