1287 Каталог KENNAMETAL 2018 Инструмент для обработки отверстий Метчики Фрезы Стр.T17

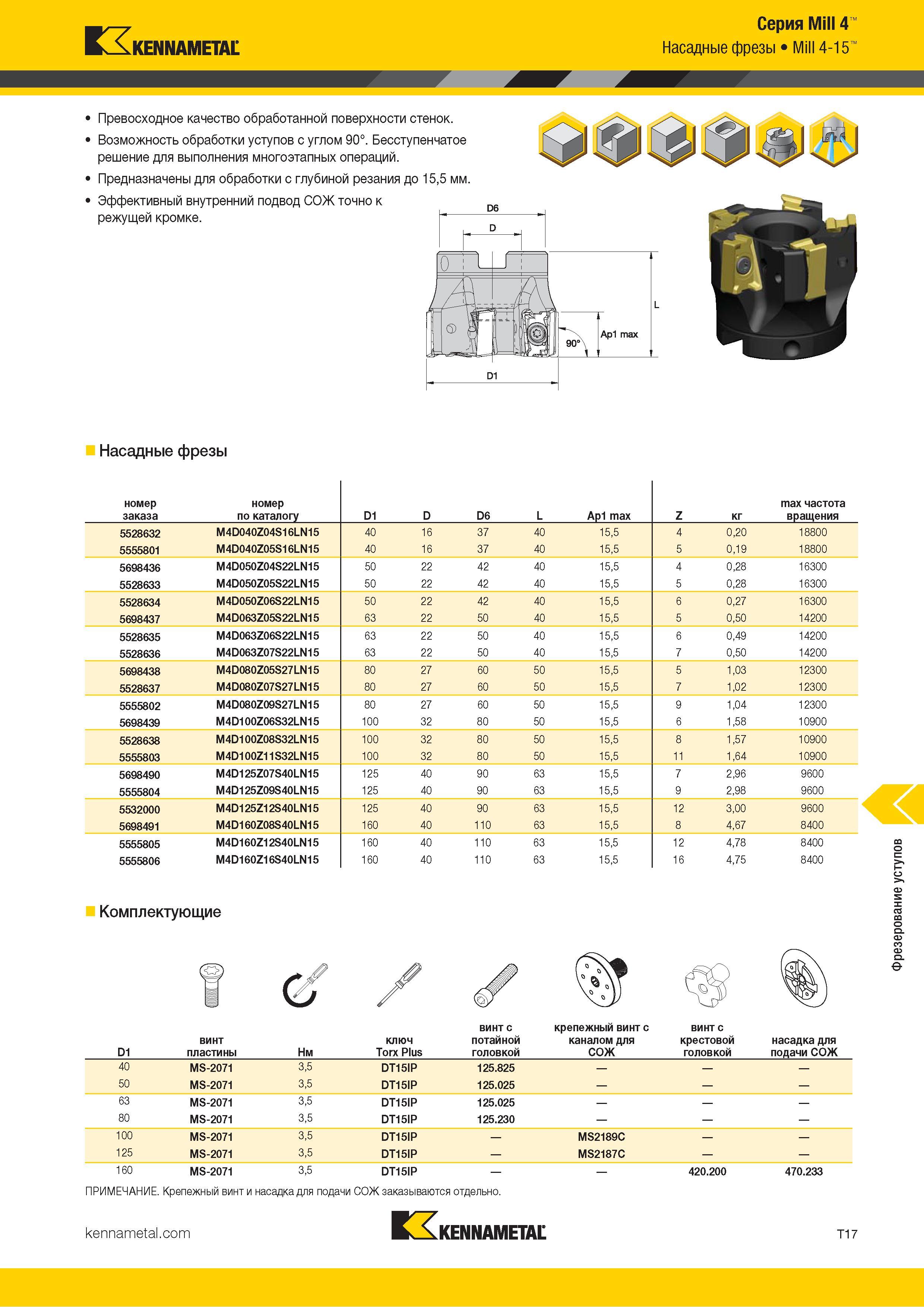

Каталог KENNAMETAL 2018 Инструменты вращающиеся Стр. T17 1287 Lab2u Kennametal Серия Mill 4 Насадные фрезы Mill 4-15 Превосходное качество обработанной поверхности стенок. Возможность обработки уступов с углом 90°. Бесступенчатое решение для выполнения многоэтапных операций. Предназначены для обработки с глубиной резания до 15,5 мм. Эффективный внутренний подвод СОЖ точно к режущей кромке. Насадные фрезы номер заказа номер по каталогу D1 D D6 L Ap1 max Z кг max частота вращения 5528632 M4D040Z04S16LN15 40 16 37 40 15,5 4 0,20 18800 5555801 M4D040Z05S16LN15 40 16 37 40 15,5 5 0,19 18800 5698436 M4D050Z04S22LN15 50 22 42 40 15,5 4 0,28 16300 5528633 M4D050Z05S22LN15 50 22 42 40 15,5 5 0,28 16300 5528634 M4D050Z06S22LN15 50 22 42 40 15,5 6 0,27 16300 5698437 M4D063Z05S22LN15 63 22 50 40 15,5 5 0,50 14200 5528635 M4D063Z06S22LN15 63 22 50 40 15,5 6 0,49 14200 5528636 M4D063Z07S22LN15 63 22 50 40 15,5 7 0,50 14200 5698438 M4D080Z05S27LN15 80 27 60 50 15,5 5 1,03 12300 5528637 M4D080Z07S27LN15 80 27 60 50 15,5 7 1,02 12300 5555802 M4D080Z09S27LN15 80 27 60 50 15,5 9 1,04 12300 5698439 M4D100Z06S32LN15 100 32 80 50 15,5 6 1,58 10900 5528638 M4D100Z08S32LN15 100 32 80 50 15,5 8 1,57 10900 5555803 M4D100Z11S32LN15 100 32 80 50 15,5 11 1,64 10900 5698490 M4D125Z07S40LN15 125 40 90 63 15,5 7 2,96 9600 5555804 M4D125Z09S40LN15 125 40 90 63 15,5 9 2,98 9600 5532000 M4D125Z12S40LN15 125 40 90 63 15,5 12 3,00 9600 5698491 M4D160Z08S40LN15 160 40 110 63 15,5 8 4,67 8400 5555805 M4D160Z12S40LN15 160 40 110 63 15,5 12 4,78 8400 5555806 M4D160Z16S40LN15 160 40 110 63 15,5 16 4,75 8400 Комплектующие D1 винт пластины Нм ключ Torx Plus винт с потайной головкой крепежный винт с каналом для СОЖ винт с крестовой к KENNAMETAL насадка для подачи сОж 40 MS-2071 3,5 DT15IP 125.825 50 MS-2071 3,5 DT15IP 125.025 63 MS-2071 3,5 DT15IP 125.025 80 MS-2071 3,5 DT15IP 125.230 100 MS-2071 3,5 DT15IP MS2189C 125 MS-2071 3,5 DT15IP MS2187C 160 MS-2071 3,5 DT15IP ПРИМЕЧАНИЕ. Крепежный винт и насадка для подачи СОЖ заказываются отдельно. 420.200 470.233 T17 Фрезерование уступов
