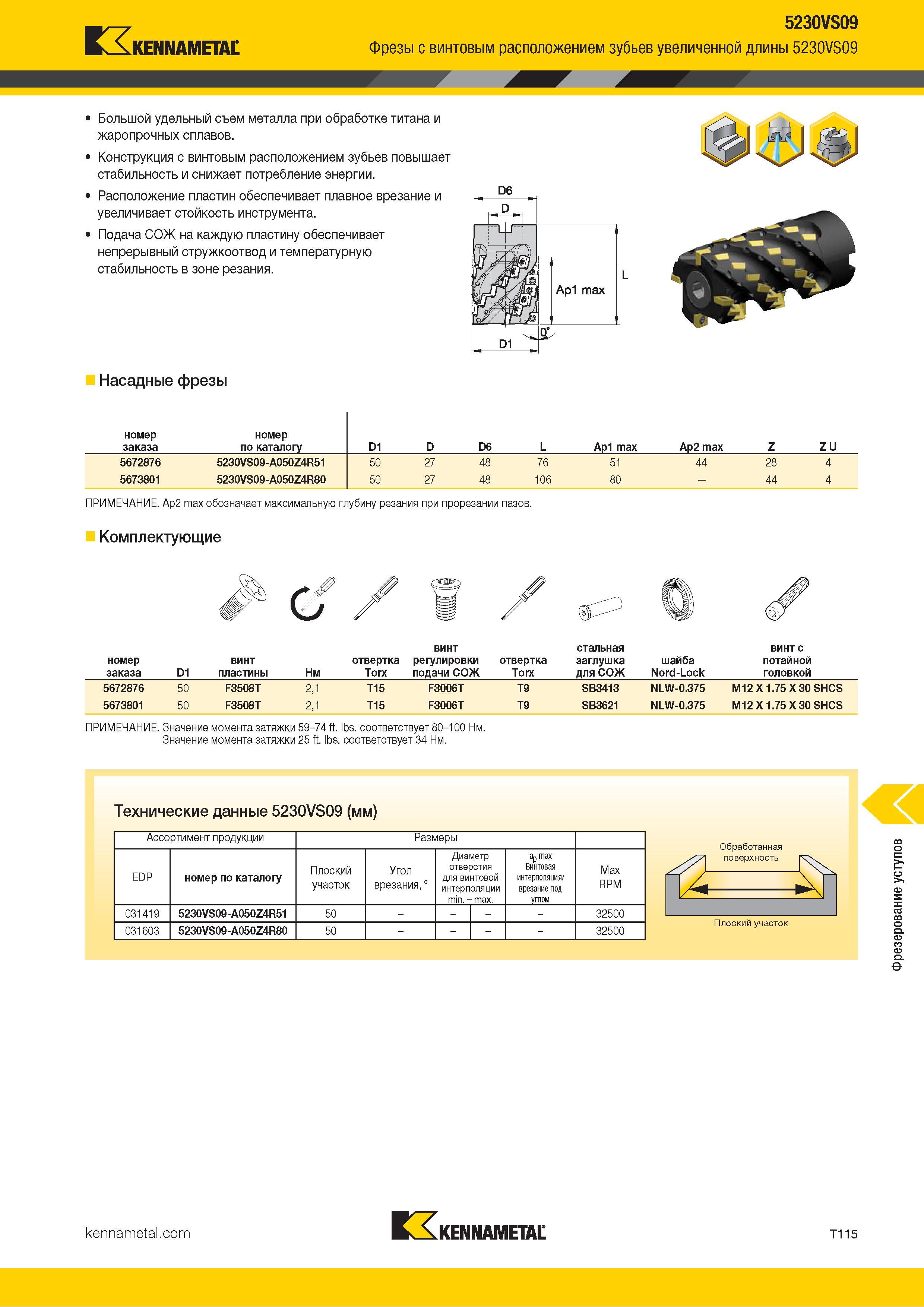

Kennametal 5230VS09 Фрезы с винтовым расположением зубьев увеличенной длины 5230VS09 Большой удельный съем металла при обработке титана и жаропрочных сплавов. Конструкция с винтовым расположением зубьев повышает стабильность и снижает потребление энергии. Расположение пластин обеспечивает плавное врезание и увеличивает стойкость инструмента. Подача СОЖ на каждую пластину обеспечивает непрерывный стружкоотвод и температурную стабильность в зоне резания. D6 D 1 1 Ар1 max D1 £ Насадные фрезы номер заказа номер по каталогу D1 D D6 L Ap1 max Ap2 max Z Z U 5672876 5230VS09-A050Z4R51 50 27 48 76 51 44 28 4 5673801 5230VS09-A050Z4R80 50 27 48 106 80 - 44 4 ПРИМЕЧАНИЕ. Ap2 max обозначает максимальную глубину резания при прорезании пазов. Комплектующие номер заказа D1 винт пластины Нм винт стальная отвертка регулировки отвертка заглушка шайба Torx подачи СОЖ Torx для СОЖ Nord-Lock винт с потайной головкой 5672876 50 F3508T 2,1 T15 F3006T T9 SB3413 NLW-0.375 M12 X 1.75 X 30 SHCS 5673801 50 F3508T 2,1 T15 F3006T T9 SB3621 NLW-0.375 M12 X 1.75 X 30 SHCS ПРИМЕЧАНИЕ. Значение момента затяжки 59-74 ft. lbs. соответствует 80-100 Нм. Значение момента затяжки 25 ft. lbs. соответствует 34 Нм. Технические данные 5230VS09 (мм) Ассортимент продукции Размеры EDP номер по каталогу Плоский участок Угол врезания,° Диаметр отверстия для винтовой интерполяции min. - max. ap max Винтовая интерполяция/ врезание под углом Max RPM 031419 5230VS09-A050Z4R51 50 32500 031603 5230VS09-A050Z4R80 50 32500 Обработанная поверхность Плоский участок К KENNAMETAL T115 Фрезерование уступов
