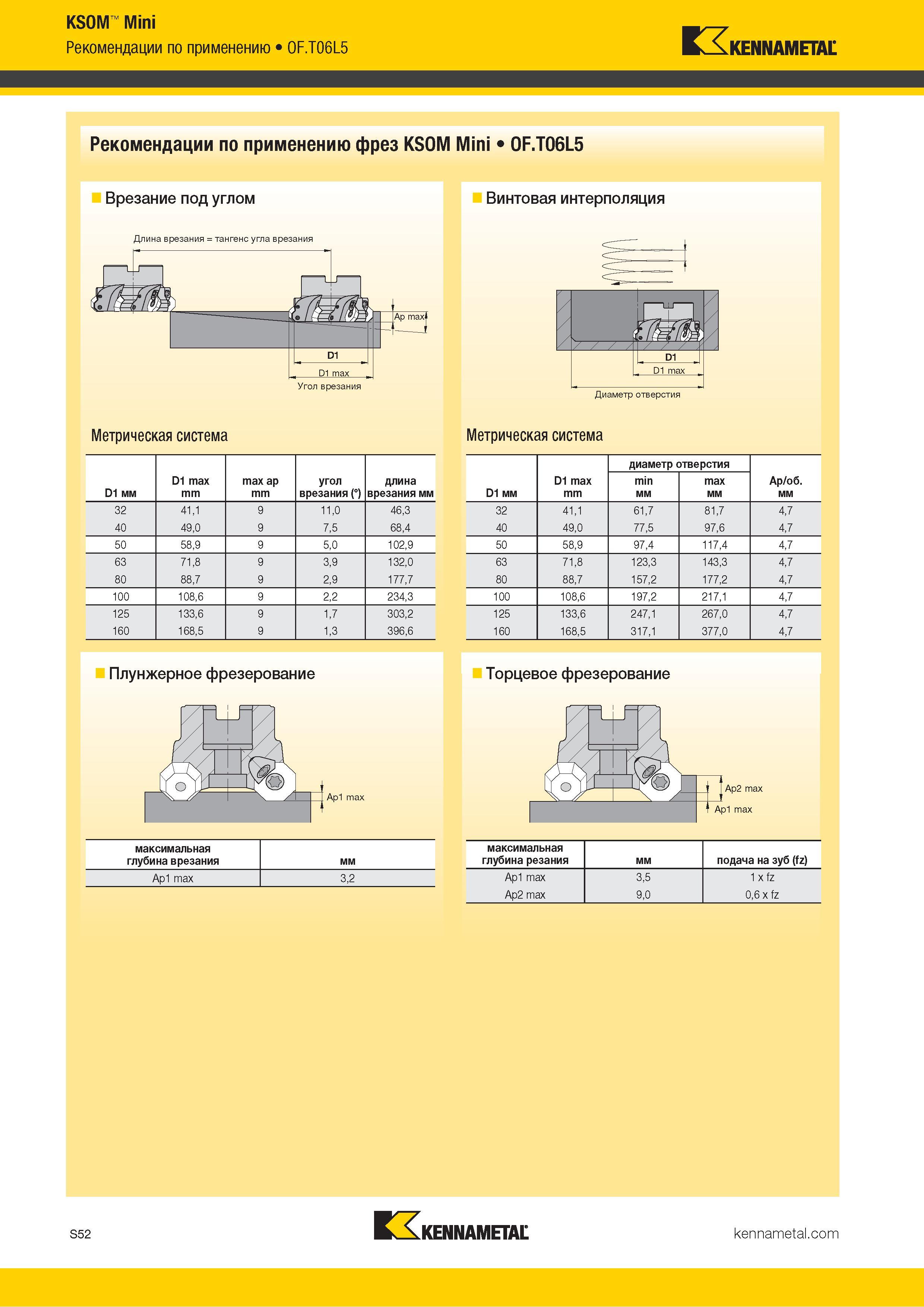

KSOM Mini Рекомендации по применению OF.T06L5 Kennametal Рекомендации по применению фрез KSOM Mini 0F.T06L5 Врезание под углом Винтовая интерполяция Угол врезания L Диаметр отверстия Метрическая система Метрическая система диаметр отверстия D1 мм D1 max mm min мм max мм Ap/об. мм 32 41,1 61,7 81,7 4,7 40 49,0 77,5 97,6 4,7 50 58,9 97,4 117,4 4,7 63 71,8 123,3 143,3 4,7 80 88,7 157,2 177,2 4,7 100 108,6 197,2 217,1 4,7 125 133,6 247,1 267,0 4,7 160 168,5 317,1 377,0 4,7 D1 мм D1 max mm max ap mm угол врезания (°) длина врезания мм 32 41,1 9 11,0 46,3 40 49,0 9 7,5 68,4 50 58,9 9 5,0 102,9 63 71,8 9 3,9 132,0 80 88,7 9 2,9 177,7 100 108,6 9 2,2 234,3 125 133,6 9 1,7 303,2 160 168,5 9 1,3 396,6 Плунжерное фрезерование Торцевое фрезерование максимальная глубина врезания мм Ap1 max 3,2 максимальная глубина резания мм подача на зуб (fz) Ap1 max 3,5 1 x fz Ap2 max 9,0 0,6 x fz S52 Kennametal
