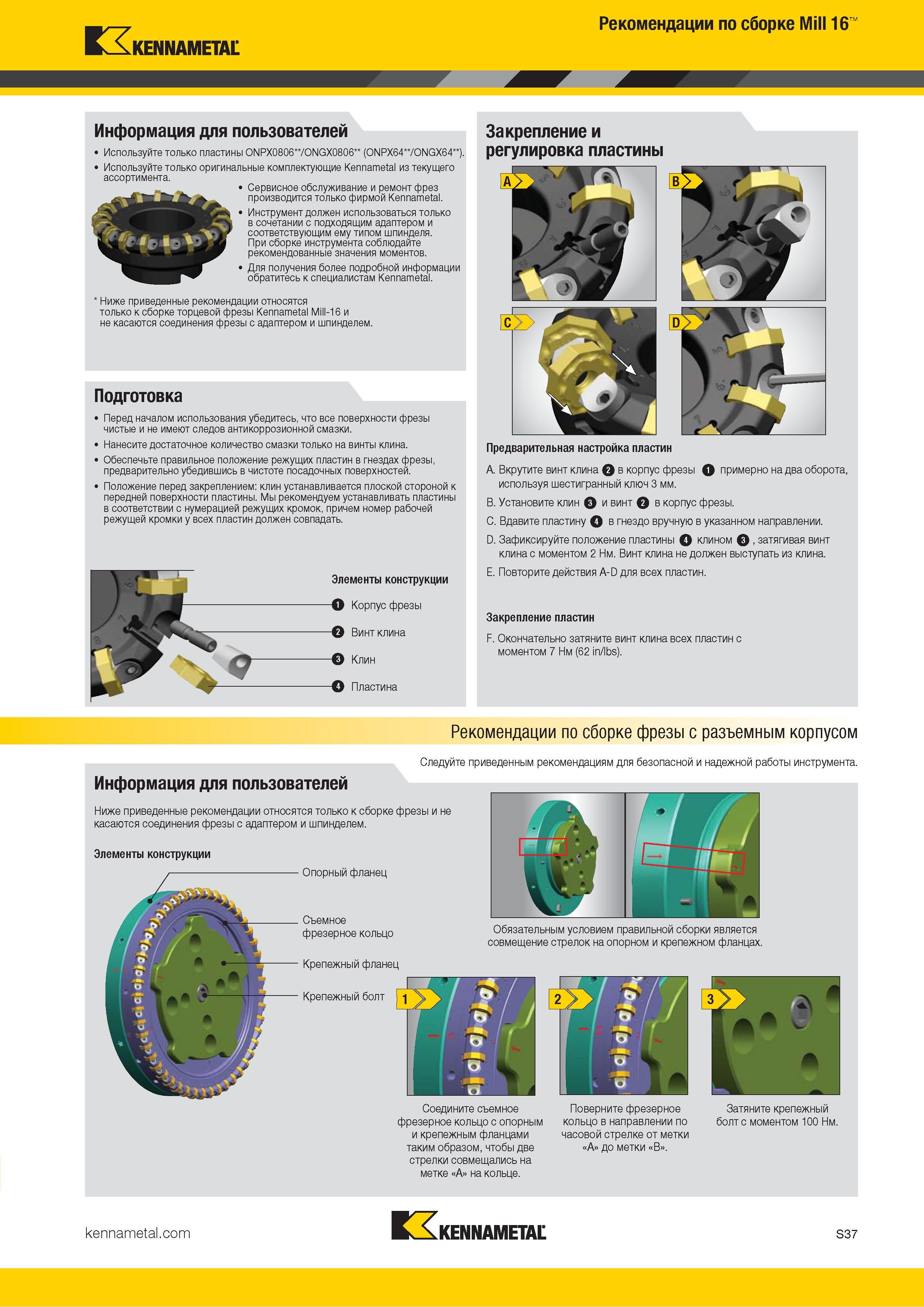

Kennametal Рекомендации по сборке Mill 16 Информация для пользователей Используйте только пластины ONPX0806 /ONGX0806 (ONPX64 /ONGX64 ). Используйте только оригинальные комплектующие Kennametal из текущего ассортимента. Сервисное обслуживание и ремонт фрез производится только фирмой Kennametal. Инструмент должен использоваться только в сочетании с подходящим адаптером и соответствующим ему типом шпинделя. При сборке инструмента соблюдайте рекомендованные значения моментов. Для получения более подробной информации обратитесь к специалистам Kennametal. Ниже приведенные рекомендации относятся только к сборке торцевой фрезы Kennametal Mill-16 и не касаются соединения фрезы с адаптером и шпинделем. Подготовка Перед началом использования убедитесь, что все поверхности фрезы чистые и не имеют следов антикоррозионной смазки. Нанесите достаточное количество смазки только на винты клина. Обеспечьте правильное положение режущих пластин в гнездах фрезы, предварительно убедившись в чистоте посадочных поверхностей. Положение перед закреплением: клин устанавливается плоской стороной к передней поверхности пластины. Мы рекомендуем устанавливать пластины в соответствии с нумерацией режущих кромок, причем номер рабочей режущей кромки у всех пластин должен совпадать. Закрепление и регулировка пластины Элементы конструкции 1> Корпус фрезы Винт клина з> Клин Пластина Предварительная настройка пластин A. Вкрутите винт клина О в корпус фрезы О примернонадваоборота, используя шестигранный ключ 3 мм. B. Установите клин (з) и винт О в корпус фрезы. C. Вдавите пластину (4) в гнездо вручную в указанном направлении. D. Зафиксируйте положение пластины (4) клином О , затягивая винт клина с моментом 2 Нм. Винт клина не должен выступать из клина. E. Повторите действия A-D для всех пластин. Закрепление пластин F. Окончательно затяните винт клина всех пластин с моментом 7 Нм (62 in/lbs). Рекомендации по сборке фрезы с разъемным корпусом Следуйте приведенным рекомендациям для безопасной и надежной работы инструмента. Информация для пользователей Ниже приведенные рекомендации относятся только к сборке фрезы и не касаются соединения фрезы с адаптером и шпинделем. Элементы конструкции Опорный фланец Съемное фрезерное кольцо Крепежный фланец Крепежный болт Обязательным условием правильной сборки является совмещение стрелок на опорном и крепежном фланцах. Соедините съемное фрезерное кольцо с опорным и крепежным фланцами таким образом, чтобы две стрелки совмещались на метке А на кольце. Поверните фрезерное кольцо в направлении по часовой стрелке от метки А до метки В Затяните крепежный болт с моментом 100 Нм. Kennametal S37
