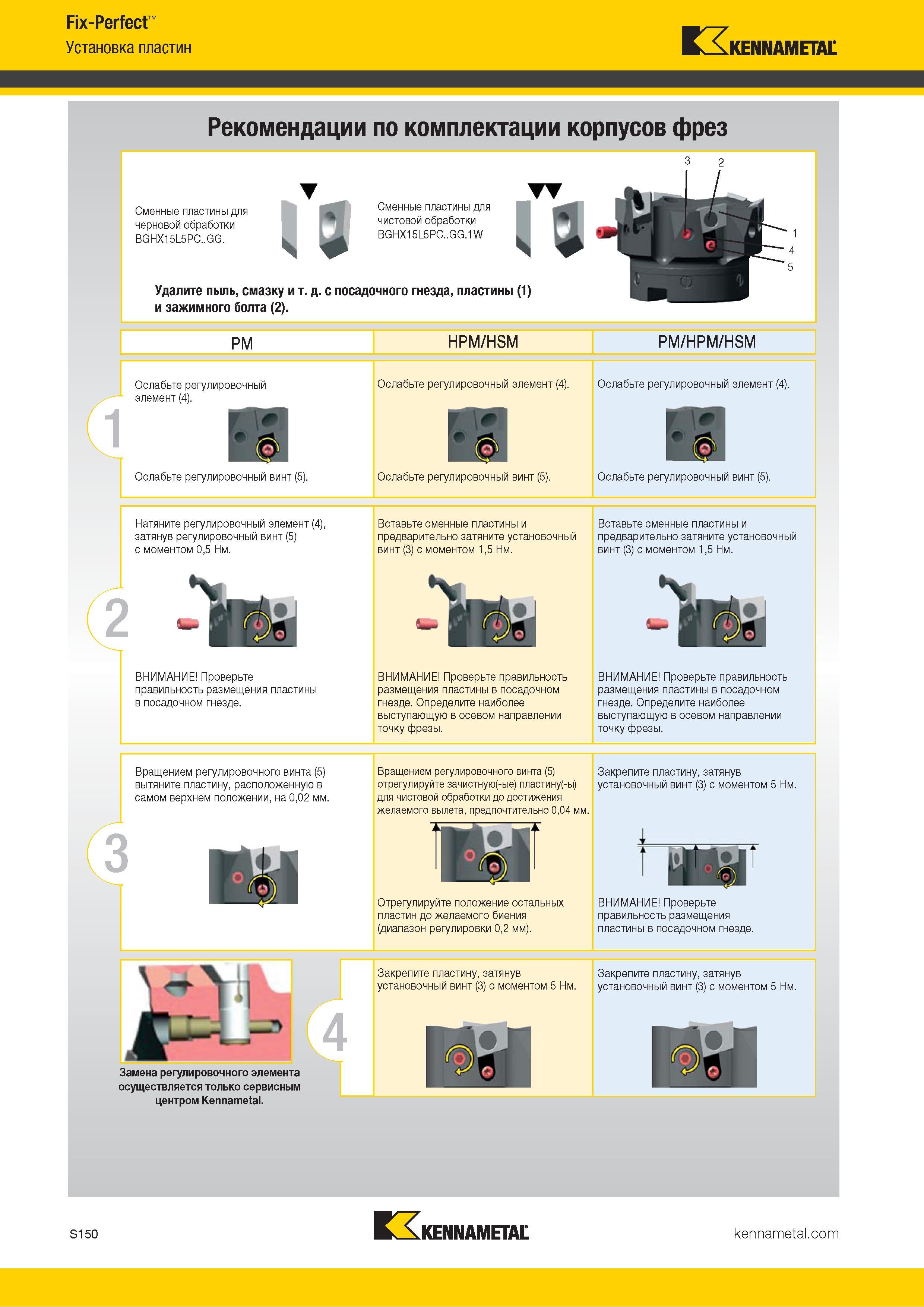

Fix-Perfect Установка пластин Kennametal Рекомендации по комплектации корпусов фрез 3 2 Сменные пластины для черновой обработки BGHX15L5PC..GG. s3 Сменные пластины для чистовой обработки BGHX15L5PC..GG.1W Удалите пыль, смазку и т. д. с посадочного гнезда, пластины (1) и зажимного болта (2). PM HPM/HSM Р M/HPM/HSM Ослабьте регулировочный элемент (4). Ослабьте регулировочный элемент (4). Ослабьте регулировочный элемент (4). Ill Ослабьте регулировочный винт (5). Ослабьте регулировочный винт (5). Ослабьте регулировочный винт (5). Натяните регулировочный элемент (4), затянув регулировочный винт (5) с моментом 0,5 Нм. Вставьте сменные пластины и предварительно затяните установочный винт (3) с моментом 1,5 Нм. -Nee& Вставьте сменные пластины и предварительно затяните установочный винт (3) с моментом 1,5 Нм. ВНИМАНИЕ Проверьте правильность размещения пластины в посадочном гнезде. ВНИМАНИЕ Проверьте правильность размещения пластины в посадочном гнезде. Определите наиболее выступающую в осевом направлении точку фрезы. ВНИМАНИЕ Проверьте правильность размещения пластины в посадочном гнезде. Определите наиболее выступающую в осевом направлении точку фрезы. Вращением регулировочного винта (5) вытяните пластину, расположенную в самом верхнем положении, на 0,02 мм. Вращением регулировочного винта (5) Закрепите пластину, затянув отрегулируйте зачистную(-ые) пластину(-ы) установочный винт (3) с моментом 5 Нм. для чистовой обработки до достижения желаемого вылета, предпочтительно 0,04 мм. Замена регулировочного элемента осуществляется только сервисным центром Kennametal. S150 Kennametal
