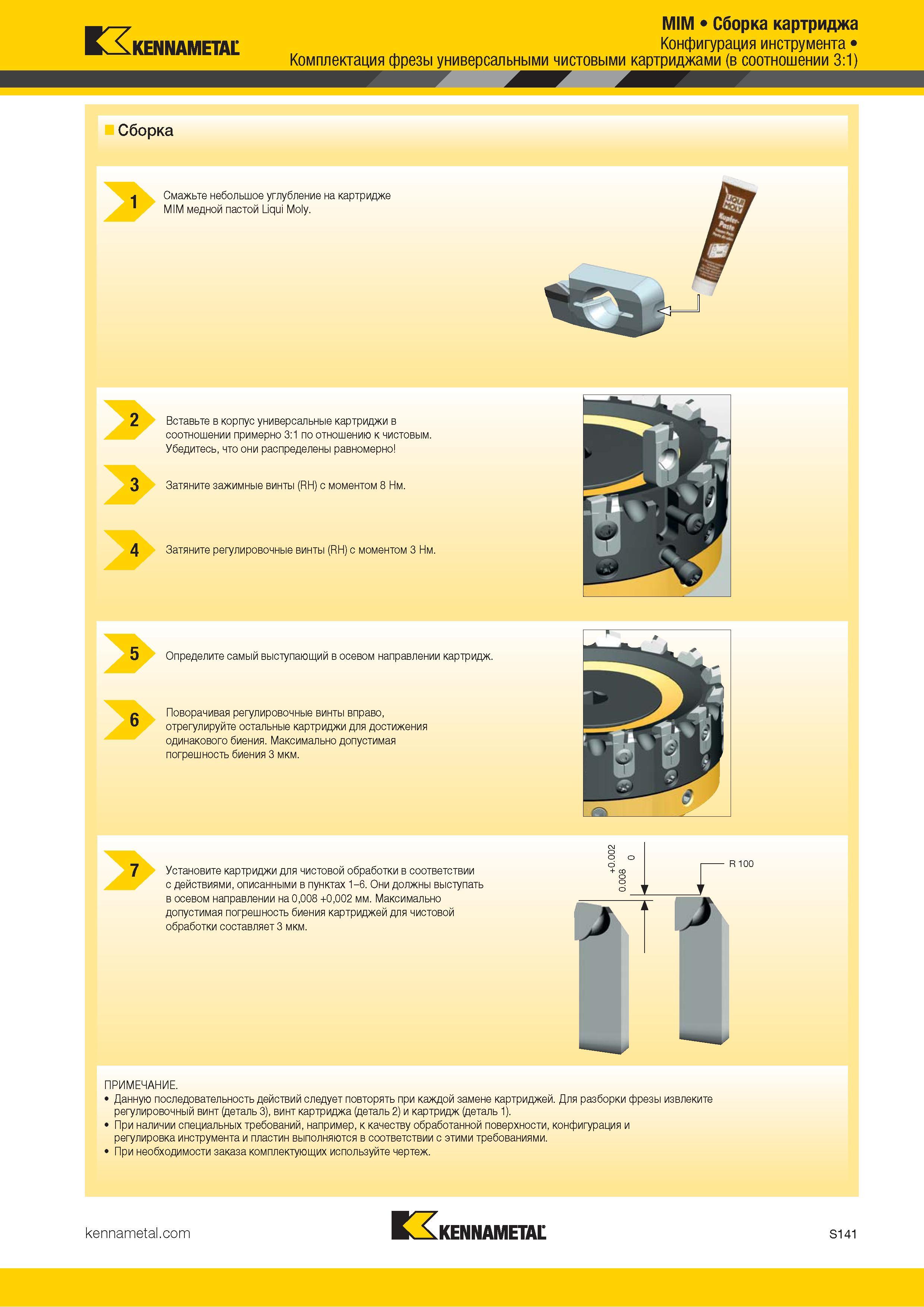

п, MIM Сборка картриджа KENNAMETAL Конфигурация инструмента Комплектация фрезы универсальными чистовыми картриджами (в соотношении 3:1) Сборка Вставьте в корпус универсальные картриджи в соотношении примерно 3:1 по отношению к чистовым. Убедитесь, что они распределены равномерно 3 Затяните зажимные винты (RH) с моментом 8 Нм. 4 Затяните регулировочные винты (RH) с моментом 3 Нм. Определите самый выступающий в осевом направлении картридж. Поворачивая регулировочные винты вправо, отрегулируйте остальные картриджи для достижения одинакового биения. Максимально допустимая погрешность биения 3 мкм. 2 5 6 Установите картриджи для чистовой обработки в соответствии с действиями, описанными в пунктах 1-6. Они должны выступать в осевом направлении на 0,008 +0,002 мм. Максимально допустимая погрешность биения картриджей для чистовой обработки составляет 3 мкм. 7 ПРИМЕЧАНИЕ. Данную последовательность действий следует повторять при каждой замене картриджей. Для разборки фрезы извлеките регулировочный винт (деталь 3), винт картриджа (деталь 2) и картридж (деталь 1). При наличии специальных требований, например, к качеству обработанной поверхности, конфигурация и регулировка инструмента и пластин выполняются в соответствии с этими требованиями. При необходимости заказа комплектующих используйте чертеж. Kennametal S141
