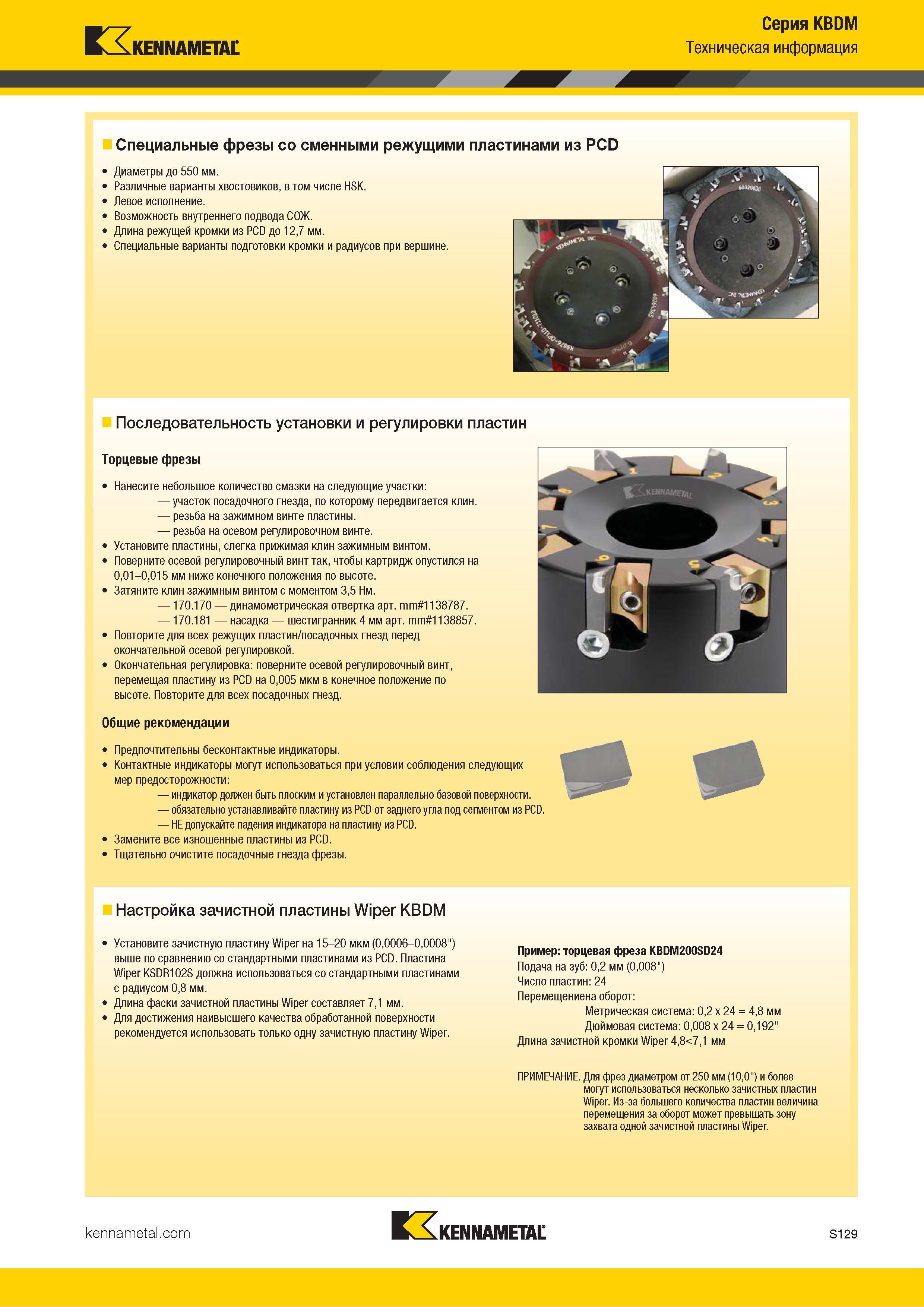

Kennametal Серия KBDM Техническая информация Специальные фрезы со сменными режущими пластинами из PCD Диаметры до 550 мм. Различные варианты хвостовиков, в том числе HSK. Левое исполнение. Возможность внутреннего подвода СОЖ. Длина режущей кромки из PCD до 12,7 мм. Специальные варианты подготовки кромки и радиусов при вершине. Последовательность установки и регулировки пластин Торцевые фрезы Нанесите небольшое количество смазки на следующие участки: участок посадочного гнезда, по которому передвигается клин. резьба на зажимном винте пластины. резьба на осевом регулировочном винте. Установите пластины, слегка прижимая клин зажимным винтом. Поверните осевой регулировочный винт так, чтобы картридж опустился на 0,01-0,015 мм ниже конечного положения по высоте. Затяните клин зажимным винтом с моментом 3,5 Нм. 170.170 динамометрическая отвертка арт. mm 1138787. 170.181 насадка шестигранник 4 мм арт. mm 1138857. Повторите для всех режущих пластин/посадочных гнезд перед окончательной осевой регулировкой. Окончательная регулировка: поверните осевой регулировочный винт, перемещая пластину из PCD на 0,005 мкм в конечное положение по высоте. Повторите для всех посадочных гнезд. Общие рекомендации Предпочтительны бесконтактные индикаторы. Контактные индикаторы могут использоваться при условии соблюдения следующих мер предосторожности: индикатор должен быть плоским и установлен параллельно базовой поверхности. обязательно устанавливайте пластину из PCD от заднего угла под сегментом из PCD. НЕ допускайте падения индикатора на пластину из PCD. Замените все изношенные пластины из PCD. Тщательно очистите посадочные гнезда фрезы. Настройка зачистной пластины Wiper KBDM Установите зачистную пластину Wiper на 15-20 мкм (0,0006-0,0008") выше по сравнению со стандартными пластинами из PCD. Пластина Wiper KSDR102S должна использоваться со стандартными пластинами с радиусом 0,8 мм. Длина фаски зачистной пластины Wiper составляет 7,1 мм. Для достижения наивысшего качества обработанной поверхности рекомендуется использовать только одну зачистную пластину Wiper. могут использоваться несколько зачистных пластин Wiper. Из-за большего количества пластин величина перемещения за оборот может превышать зону захвата одной зачистной пластины Wiper. Пример: торцевая фреза KBDM200SD24 Подача на зуб: 0,2 мм (0,008") Число пластин: 24 Перемещение на оборот: Метрическая система: 0,2 x 24 = 4,8 мм Дюймовая система: 0,008 x 24 = 0,192" Длина зачистной кромки Wiper 4,8<7,1 мм ПРИМЕЧАНИЕ. Для фрез диаметром от 250 мм (10,0") и более К KENNAMETAL S129
