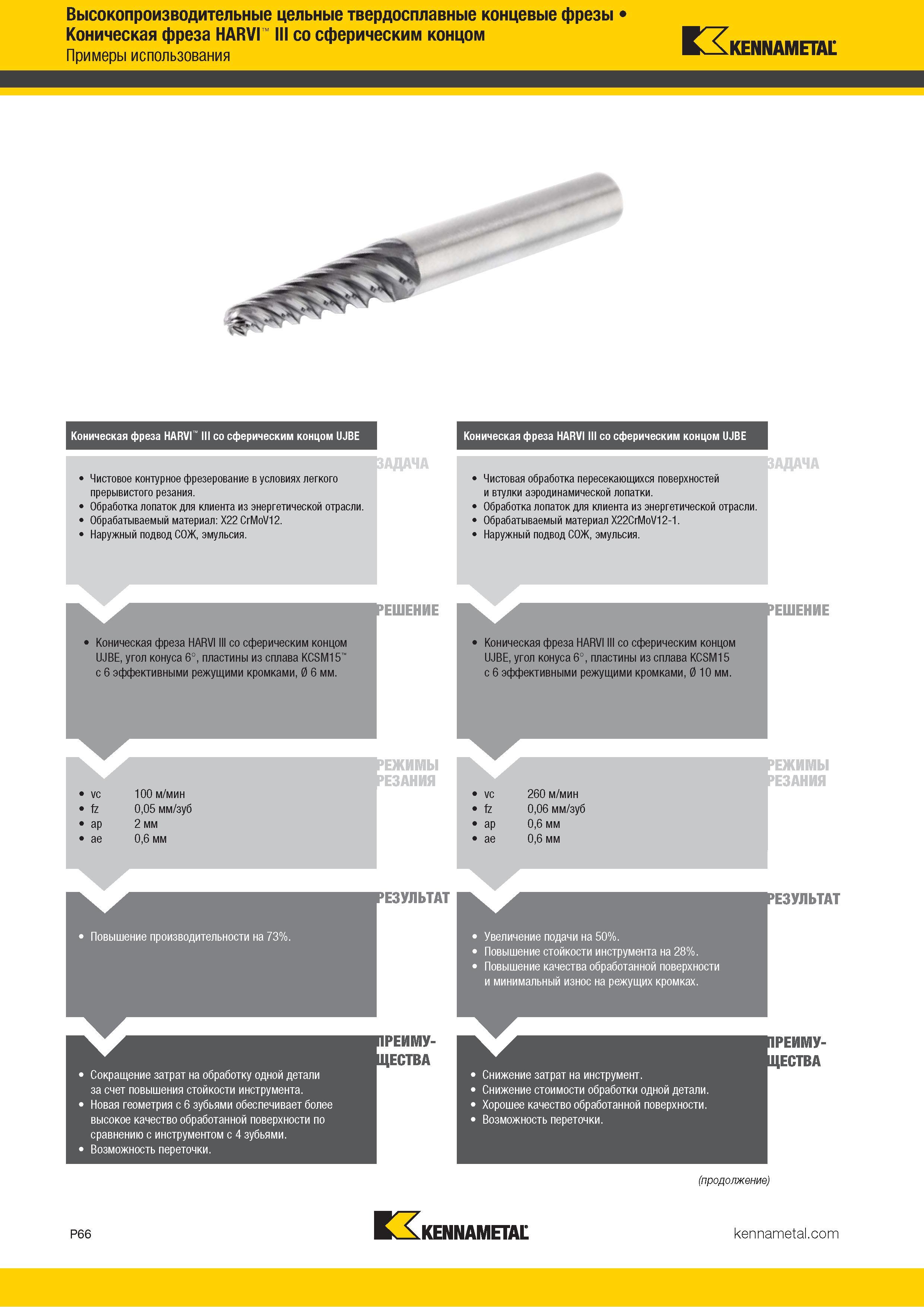

920 Каталог KENNAMETAL 2018 Инструмент для обработки отверстий Метчики Фрезы Стр.P66

Каталог KENNAMETAL 2018 Инструменты вращающиеся Стр. P66 0920 Lab2u

Высокопроизводительные цельные твердосплавные концевые фрезы Коническая фреза HARVI " III со сферическим концом PTZ Примеры использования -XKENNAMcTAL Коническая фреза HARVI III со сферическим концом UJBE Чистовое контурное фрезерование в условиях легкого прерывистого резания. Обработка лопаток для клиента из энергетической отрасли. Обрабатываемый материал: X22 CrMoV12. Наружный подвод СОЖ, эмульсия. Коническая фреза HARVI III со сферическим концом UJBE ЗАДАЧА Коническая фреза HARVI III со сферическим концом UJBE, угол конуса 6°, пластины из сплава KCSM15 с 6 эффективными режущими кромками, 0 6 мм. vc fz ap ae 100 м/мин 0,05 мм/зуб 2 мм 0,6 мм Чистовая обработка пересекающихся поверхностей и втулки аэродинамической лопатки. Обработка лопаток для клиента из энергетической отрасли. Обрабатываемый материал X22CrMoV12-1. Наружный подвод СОЖ, эмульсия. ЗАДАЧА ’ЕШЕНИЕ ’ЕШЕНИЕ Коническая фреза HARVI III со сферическим концом UJBE, угол конуса 6°, пластины из сплава KCSM15 с 6 эффективными режущими кромками, 0 10 мм. ЕЖИМЫ ЕЗАНИЯ fz ap 260 м/мин 0,06 мм/зуб 0,6 мм 0,6 мм ЕЖИМЫ ЕЗАНИЯ РЕЗУЛЬТАТ РЕЗУЛЬТАТ Увеличение подачи на 50%. Повышение стойкости инструмента на 28%. Повышение качества обработанной поверхности и минимальный износ на режущих кромках. ПРЕИМУ- ЩЕСТВА Снижение затрат на инструмент. Снижение стоимости обработки одной детали. Хорошее качество обработанной поверхности. Возможность переточки. ПРЕИМУ- ЩЕСТВА (продолжение) vc ae Сокращение затрат на обработку одной детали за счет повышения стойкости инструмента. Новая геометрия с 6 зубьями обеспечивает более высокое качество обработанной поверхности по сравнению с инструментом с 4 зубьями. Возможность переточки. P66 Kennametal
