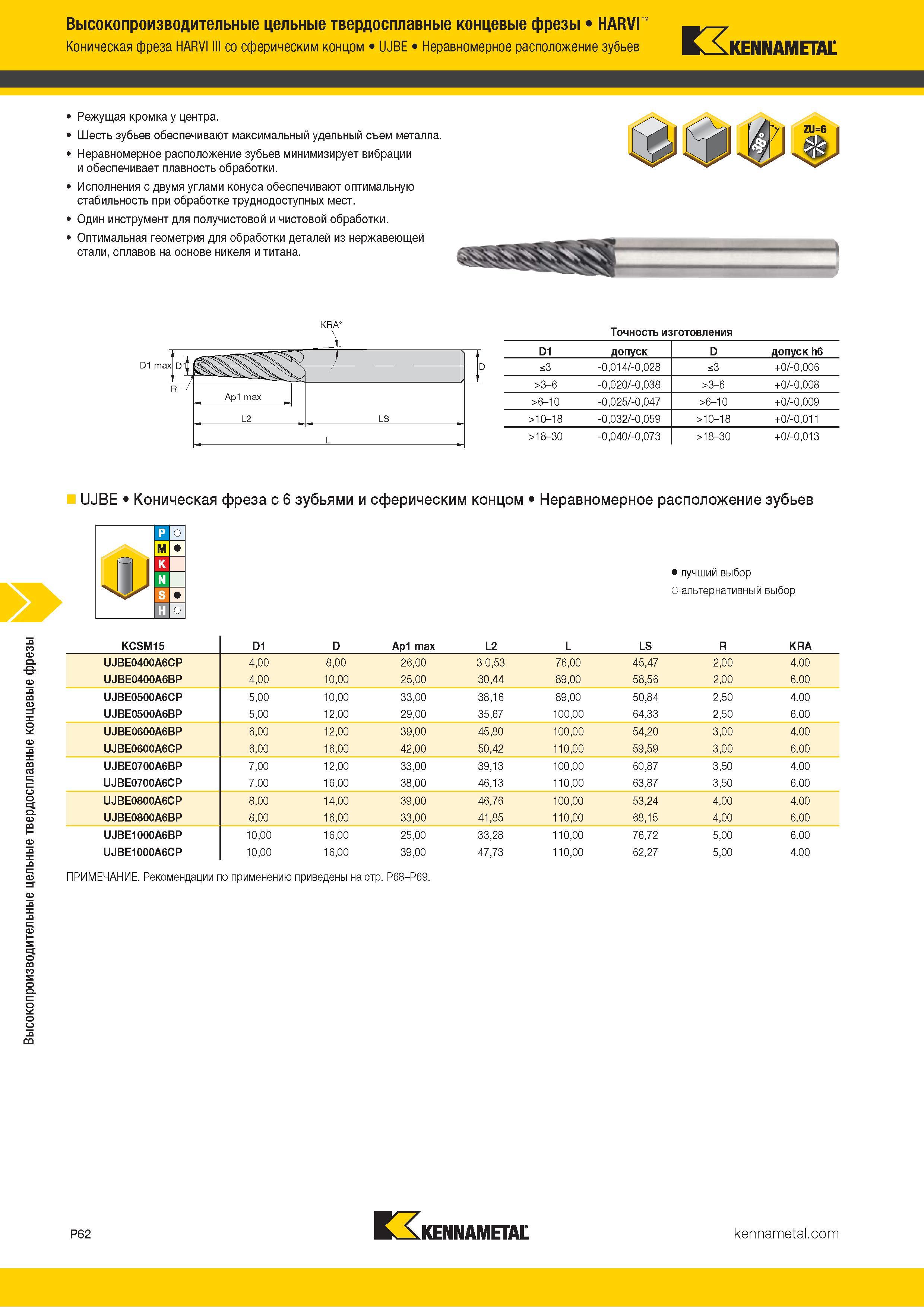

Высокопроизводительные цельные твердосплавные концевые фрезы HARVI -7- Коническая фреза HARVI III со сферическим концом UJBE Неравномерное расположение зубьев Ь \ KFNNflMFTfll' Режущая кромка у центра. Шесть зубьев обеспечивают максимальный удельный съем металла. Неравномерное расположение зубьев минимизирует вибрации и обеспечивает плавность обработки. Исполнения с двумя углами конуса обеспечивают оптимальную стабильность при обработке труднодоступных мест. Один инструмент для получистовой и чистовой обработки. Оптимальная геометрия для обработки деталей из нержавеющей стали, сплавов на основе никеля и титана. Точность изготовления D1 допуск D допуск h6 s3 -0,014/-0,028 s3 +0/-0,006 >3-6 -0,020/-0,038 >3-6 +0/-0,008 >6-10 -0,025/-0,047 >6-10 +0/-0,009 >10-18 -0,032/-0,059 >10-18 +0/-0,011 >18-30 -0,040/-0,073 >18-30 +0/-0,013 UJBE Коническая фреза с 6 зубьями и сферическим концом Неравномерное расположение зубьев Альтернативный и лучший выбор инструмента по металлу KCSM15 D1 D Ap1 max L2 L LS R KRA UJBE0400A6CP 4,00 8,00 26,00 3 0,53 76,00 45,47 2,00 4.00 UJBE0400A6BP 4,00 10,00 25,00 30,44 89,00 58,56 2,00 6.00 UJBE0500A6CP 5,00 10,00 33,00 38,16 89,00 50,84 2,50 4.00 UJBE0500A6BP 5,00 12,00 29,00 35,67 100,00 64,33 2,50 6.00 UJBE0600A6BP 6,00 12,00 39,00 45,80 100,00 54,20 3,00 4.00 UJBE0600A6CP 6,00 16,00 42,00 50,42 110,00 59,59 3,00 6.00 UJBE0700A6BP 7,00 12,00 33,00 39,13 100,00 60,87 3,50 4.00 UJBE0700A6CP 7,00 16,00 38,00 46,13 110,00 63,87 3,50 6.00 UJBE0800A6CP 8,00 14,00 39,00 46,76 100,00 53,24 4,00 4.00 UJBE0800A6BP 8,00 16,00 33,00 41,85 110,00 68,15 4,00 6.00 UJBE1000A6BP 10,00 16,00 25,00 33,28 110,00 76,72 5,00 6.00 UJBE1000A6CP 10,00 16,00 39,00 47,73 110,00 62,27 5,00 4.00 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. P68-P69. Л M к N S P62 Kennametal
