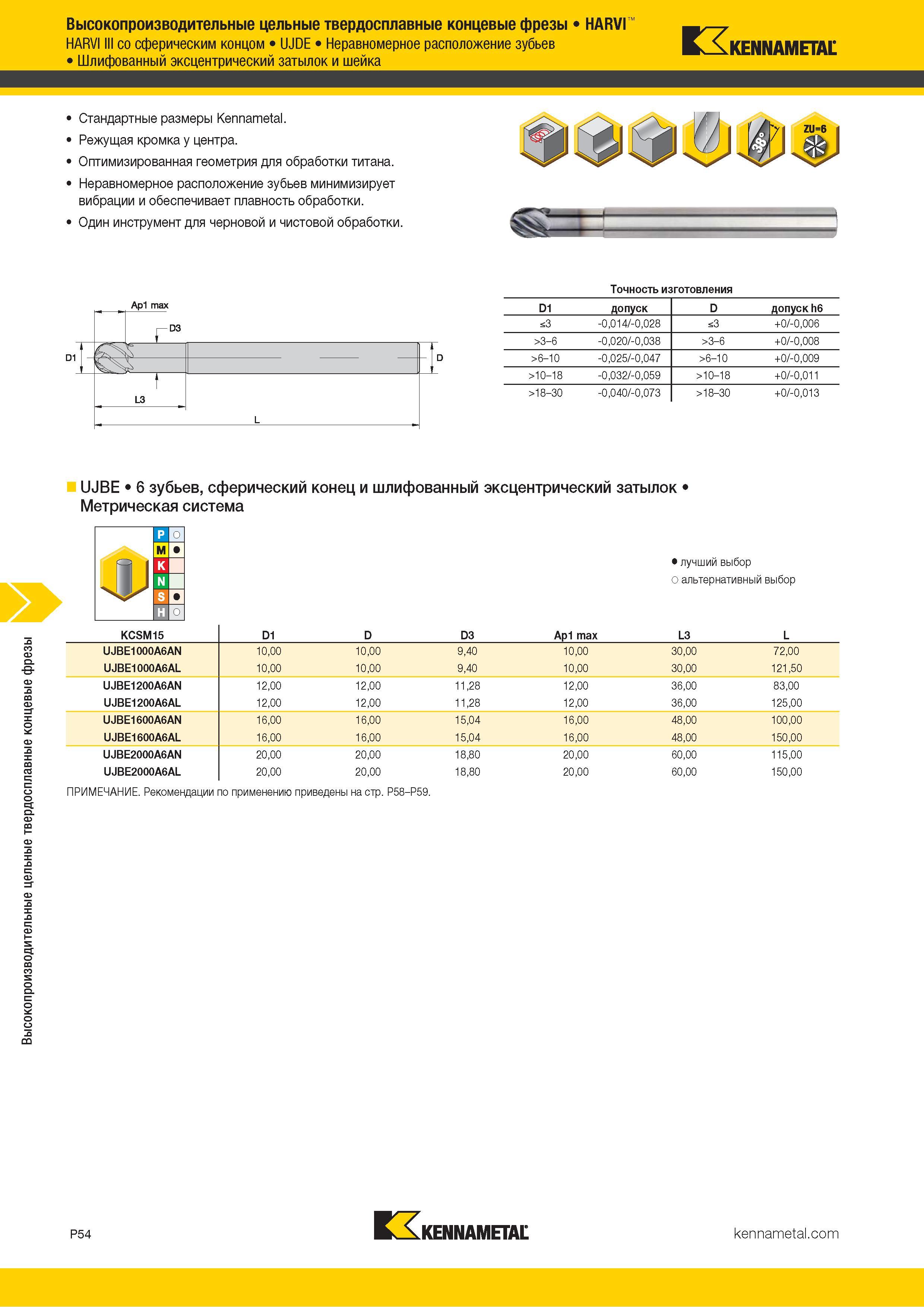

Высокопроизводительные цельные твердосплавные концевые фрезы HARVI HARVI III со сферическим концом UJDE Неравномерное расположение зубьев Шлифованный эксцентрический затылок и шейка Kennametal Стандартные размеры Kennametal. Режущая кромка у центра. Оптимизированная геометрия для обработки титана. Неравномерное расположение зубьев минимизирует вибрации и обеспечивает плавность обработки. Один инструмент для черновой и чистовой обработки. Ар1 max Точность изготовления D1 допуск D допуск h6 s3 -0,014/-0,028 s3 +0/-0,006 >3-6 -0,020/-0,038 >3-6 +0/-0,008 >6-10 -0,025/-0,047 >6-10 +0/-0,009 >10-18 -0,032/-0,059 >10-18 +0/-0,011 >18-30 -0,040/-0,073 >18-30 +0/-0,013 UJBE 6 зубьев, сферический конец и шлифованный эксцентрический затылок Метрическая система Альтернативный и лучший выбор инструмента по металлу KCSM15 D1 D D3 Ap1 max L3 L UJBE1000A6AN 10,00 10,00 9,40 10,00 30,00 72,00 UJBE1000A6AL 10,00 10,00 9,40 10,00 30,00 121,50 UJBE1200A6AN 12,00 12,00 11,28 12,00 36,00 83,00 UJBE1200A6AL 12,00 12,00 11,28 12,00 36,00 125,00 UJBE1600A6AN 16,00 16,00 15,04 16,00 48,00 100,00 UJBE1600A6AL 16,00 16,00 15,04 16,00 48,00 150,00 UJBE2000A6AN 20,00 20,00 18,80 20,00 60,00 115,00 UJBE2000A6AL 20,00 20,00 18,80 20,00 60,00 150,00 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. P58-P59. P54 Kennametal
