878 Каталог KENNAMETAL 2018 Инструмент для обработки отверстий Метчики Фрезы Стр.P24

Каталог KENNAMETAL 2018 Инструменты вращающиеся Стр. P24 0878 Lab2u

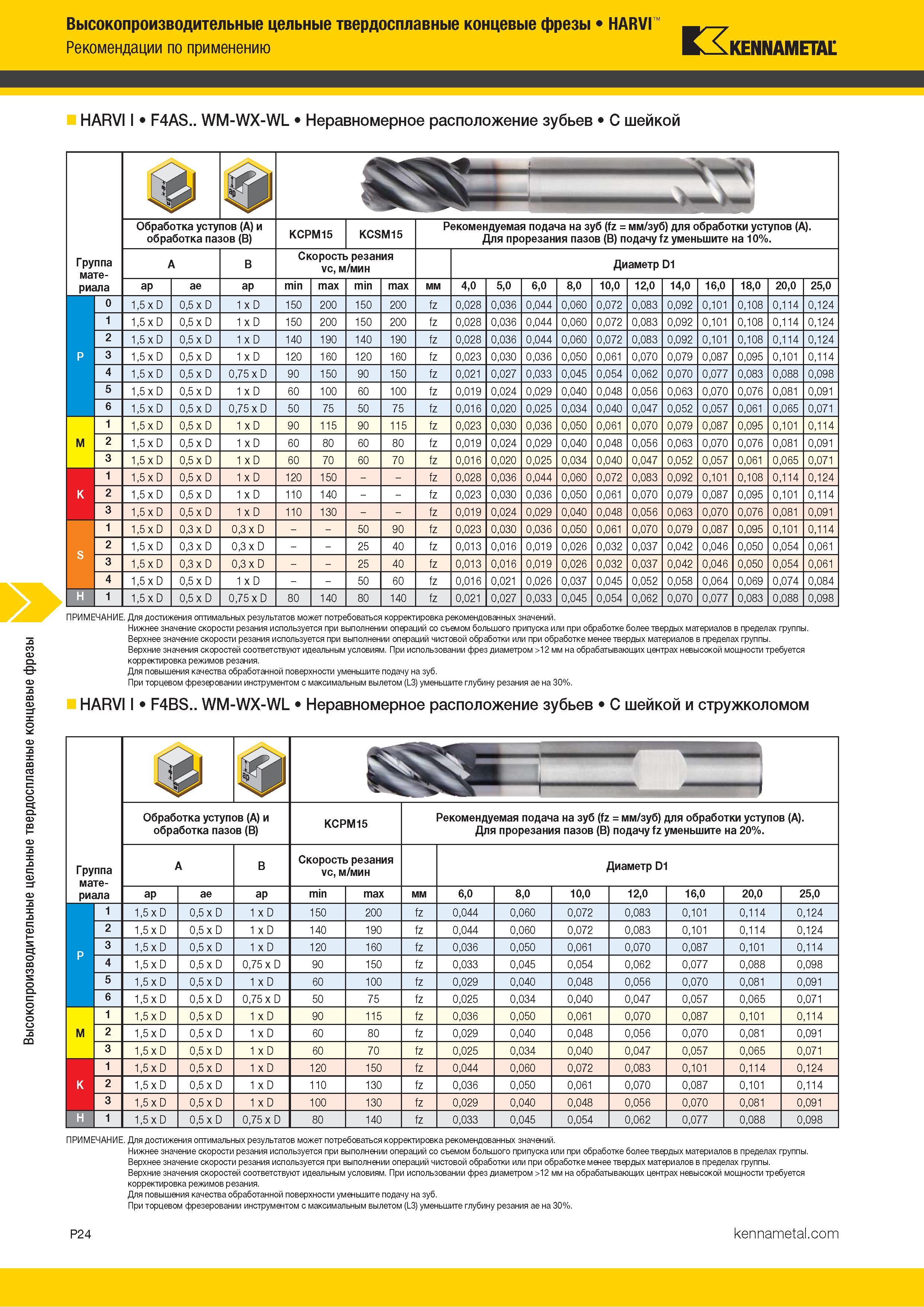

Высокопроизводительные цельные твердосплавные концевые фрезы HARVI „ Рекомендации по применению Kennametal HARVI I F4AS.. WM-WX-WL Неравномерное расположение зубьев С шейкой Группа материала Ф ф "25 Обработка усту обработка па. и 2m вв S KCPM15 KCSM15 Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов (A). Для прорезания пазов (B) подачу fz уменьшите на 10%. A B Скорость резания vc, м/мин Диаметр D1 ap ae ap min max min max мм 4,0 5,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 25,0 p 0 1,5 x D 0,5 x D 1 x D 150 200 150 200 fz 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 0,124 1 1,5 x D 0,5 x D 1 x D 150 200 150 200 fz 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 0,124 2 1,5 x D 0,5 x D 1 x D 140 190 140 190 fz 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 0,124 3 1,5 x D 0,5 x D 1 x D 120 160 120 160 fz 0,023 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 0,114 4 1,5 x D 0,5 x D 0,75 x D 90 150 90 150 fz 0,021 0,027 0,033 0,045 0,054 0,062 0,070 0,077 0,083 0,088 0,098 5 1,5 x D 0,5 x D 1 x D 60 100 60 100 fz 0,019 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 0,091 6 1,5 x D 0,5 x D 0,75 x D 50 75 50 75 fz 0,016 0,020 0,025 0,034 0,040 0,047 0,052 0,057 0,061 0,065 0,071 M 1 1,5 x D 0,5 x D 1 x D 90 115 90 115 fz 0,023 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 0,114 2 1,5 x D 0,5 x D 1 x D 60 80 60 80 fz 0,019 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 0,091 3 1,5 x D 0,5 x D 1 x D 60 70 60 70 fz 0,016 0,020 0,025 0,034 0,040 0,047 0,052 0,057 0,061 0,065 0,071 K 1 1,5 x D 0,5 x D 1 x D 120 150 fz 0,028 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 0,124 2 1,5 x D 0,5 x D 1 x D 110 140 fz 0,023 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 0,114 3 1,5 x D 0,5 x D 1 x D 110 130 fz 0,019 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 0,091 H 1 1,5 x D 0,3 x D 0,3 x D 50 90 fz 0,023 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 0,114 2 1,5 x D 0,3 x D 0,3 x D 25 40 fz 0,013 0,016 0,019 0,026 0,032 0,037 0,042 0,046 0,050 0,054 0,061 3 1,5 x D 0,3 x D 0,3 x D 25 40 fz 0,013 0,016 0,019 0,026 0,032 0,037 0,042 0,046 0,050 0,054 0,061 4 1,5 x D 0,5 x D 1 x D 50 60 fz 0,016 0,021 0,026 0,037 0,045 0,052 0,058 0,064 0,069 0,074 0,084 1 1,5 x D 0,5 x D 0,75 x D 80 140 80 140 fz 0,021 0,027 0,033 0,045 0,054 0,062 0,070 0,077 0,083 0,088 0,098 ПРИМЕЧАНИЕ. Для достижения оптимальных результатов может потребоваться корректировка рекомендованных значений. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. Для повышения качества обработанной поверхности уменьшите подачу на зуб. При торцевом фрезеровании инструментом с максимальным вылетом (L3) уменьшите глубину резания ae на 30%. HARVI I F4BS.. WM-WX-WL Неравномерное расположение зубьев С шейкой и стружколомом /-"W чд Группа материала Обработка уступов (A) и обработка пазов (B) KCPM15 Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов (A). Для прорезания пазов (B) подачу fz уменьшите на 20%. A B Скорость резания vc, м/мин Диаметр D1 ap ae ap min max мм 6,0 8,0 10,0 12,0 16,0 20,0 25,0 p 1 1,5 x D 0,5 x D 1 x D 150 200 fz 0,044 0,060 0,072 0,083 0,101 0,114 0,124 2 1,5 x D 0,5 x D 1 x D 140 190 fz 0,044 0,060 0,072 0,083 0,101 0,114 0,124 3 1,5 x D 0,5 x D 1 x D 120 160 fz 0,036 0,050 0,061 0,070 0,087 0,101 0,114 4 1,5 x D 0,5 x D 0,75 x D 90 150 fz 0,033 0,045 0,054 0,062 0,077 0,088 0,098 5 1,5 x D 0,5 x D 1 x D 60 100 fz 0,029 0,040 0,048 0,056 0,070 0,081 0,091 6 1,5 x D 0,5 x D 0,75 x D 50 75 fz 0,025 0,034 0,040 0,047 0,057 0,065 0,071 M 1 1,5 x D 0,5 x D 1 x D 90 115 fz 0,036 0,050 0,061 0,070 0,087 0,101 0,114 2 1,5 x D 0,5 x D 1 x D 60 80 fz 0,029 0,040 0,048 0,056 0,070 0,081 0,091 3 1,5 x D 0,5 x D 1 x D 60 70 fz 0,025 0,034 0,040 0,047 0,057 0,065 0,071 - 1 1,5 x D 0,5 x D 1 x D 120 150 fz 0,044 0,060 0,072 0,083 0,101 0,114 0,124 2 1,5 x D 0,5 x D 1 x D 110 130 fz 0,036 0,050 0,061 0,070 0,087 0,101 0,114 3 1,5 x D 0,5 x D 1 x D 100 130 fz 0,029 0,040 0,048 0,056 0,070 0,081 0,091 1 1,5 x D 0,5 x D 0,75 x D 80 140 fz 0,033 0,045 0,054 0,062 0,077 0,088 0,098 ПРИМЕЧАНИЕ. Для достижения оптимальных результатов может потребоваться корректировка рекомендованных значений. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. Для повышения качества обработанной поверхности уменьшите подачу на зуб. При торцевом фрезеровании инструментом с максимальным вылетом (L3) уменьшите глубину резания ae на 30%. P24
