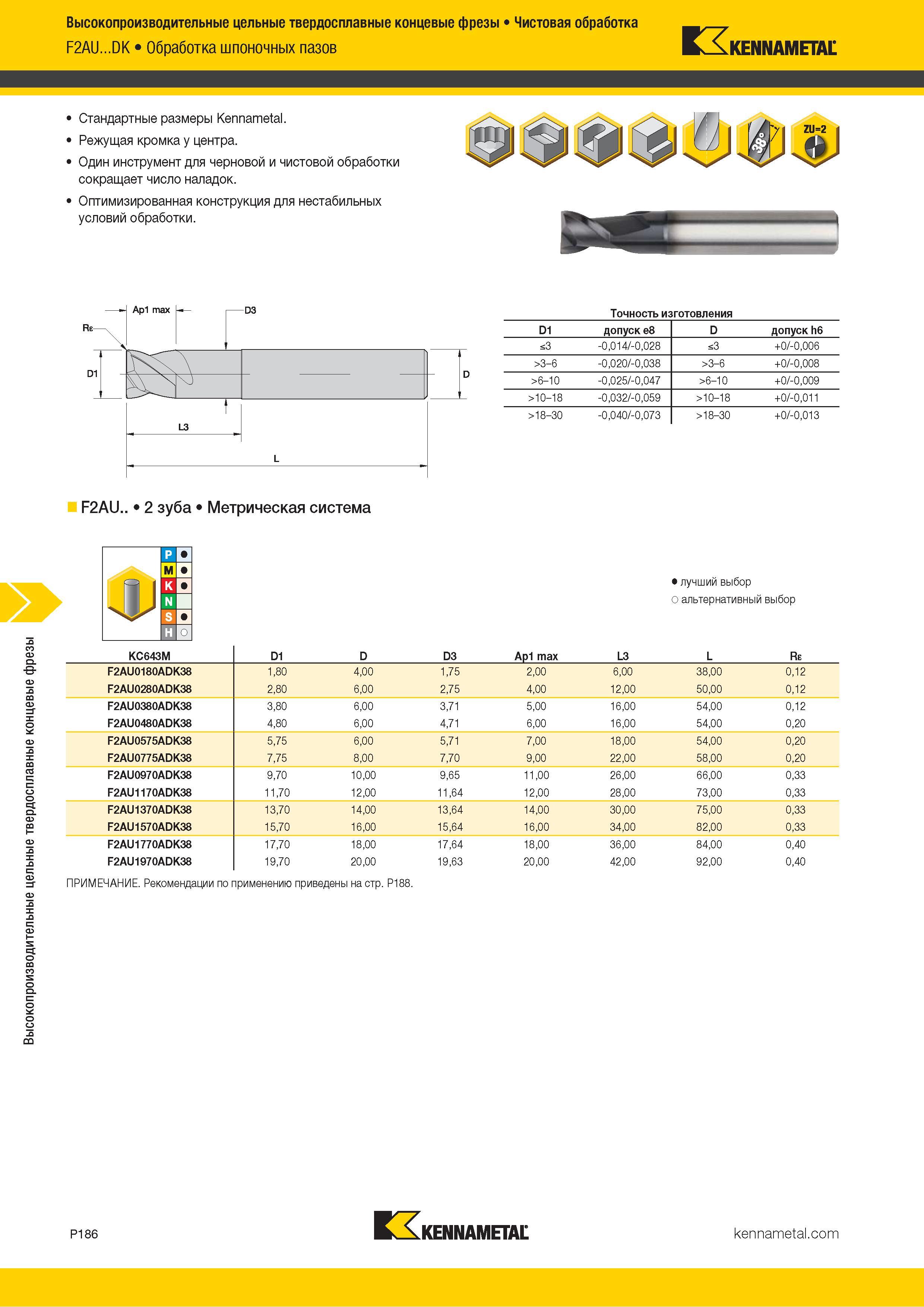

Высокопроизводительные цельные твердосплавные концевые фрезы Чистовая обработка F2AU...DK Обработка шпоночных пазов KaKENNAMETAI Стандартные размеры Kennametal. Режущая кромка у центра. Один инструмент для черновой и чистовой обработки сокращает число наладок. Оптимизированная конструкция для нестабильных условий обработки. Точность изготовления D1 допуск e8 D допуск h6 s3 -0,014/-0,028 s3 +0/-0,006 >3-6 -0,020/-0,038 >3-6 +0/-0,008 >6-10 -0,025/-0,047 >6-10 +0/-0,009 >10-18 -0,032/-0,059 >10-18 +0/-0,011 >18-30 -0,040/-0,073 >18-30 +0/-0,013 F2AU.. 2 зуба Метрическая система KC643M D1 D D3 Ap1 max L3 L Re F2AU0180ADK38 1,80 4,00 1,75 2,00 6,00 38,00 0,12 F2AU0280ADK38 2,80 6,00 2,75 4,00 12,00 50,00 0,12 F2AU0380ADK38 3,80 6,00 3,71 5,00 16,00 54,00 0,12 F2AU0480ADK38 4,80 6,00 4,71 6,00 16,00 54,00 0,20 F2AU0575ADK38 5,75 6,00 5,71 7,00 18,00 54,00 0,20 F2AU0775ADK38 7,75 8,00 7,70 9,00 22,00 58,00 0,20 F2AU0970ADK38 9,70 10,00 9,65 11,00 26,00 66,00 0,33 F2AU1170ADK38 11,70 12,00 11,64 12,00 28,00 73,00 0,33 F2AU1370ADK38 13,70 14,00 13,64 14,00 30,00 75,00 0,33 F2AU1570ADK38 15,70 16,00 15,64 16,00 34,00 82,00 0,33 F2AU1770ADK38 17,70 18,00 17,64 18,00 36,00 84,00 0,40 F2AU1970ADK38 19,70 20,00 19,63 20,00 42,00 92,00 0,40 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. P188. Альтернативный и лучший выбор инструмента по металлу P186 Kennametal
