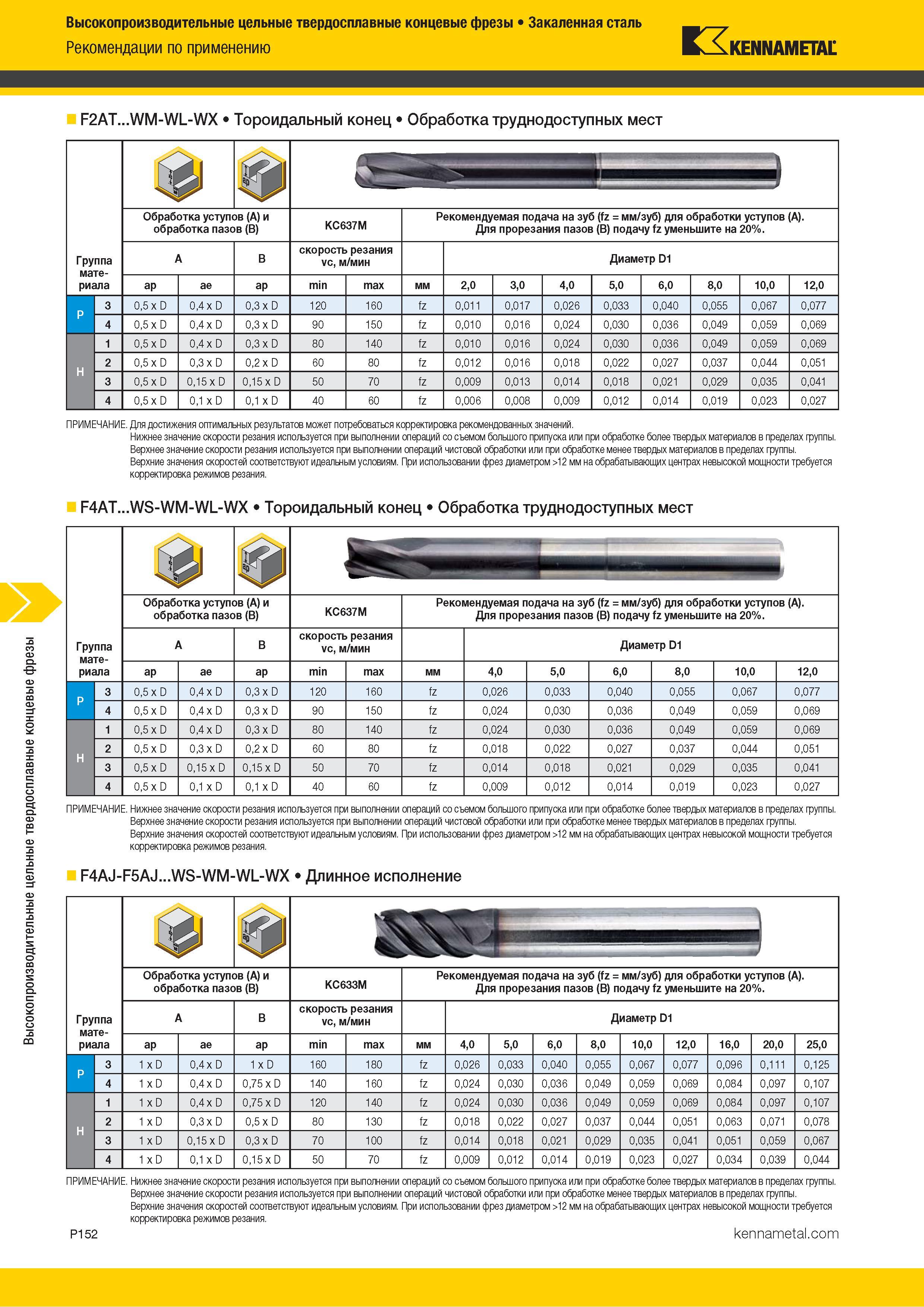

Высокопроизводительные цельные твердосплавные концевые фрезы Закаленная сталь Рекомендации по применению Kennametal F2AT...WM-WL-WX Тороидальный конец Обработка труднодоступных мест Группа материала 3 4 Обработка уступов (A) и обработка пазов (B) ap 0,5 x D 0,4 x D 0,3 x D 0,15 x D 0,1 x D ap 0,3 x D 0,3 x D 0,3 x D 0,2 x D 0,15 x D 0,1 x D KC637M скорость резания vc, м/мин 120 90 80 60 50 40 160 150 140 80 70 60 Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов (A). Для прорезания пазов (B) подачу fz уменьшите на 20%. fz Диаметр D1 2,0 0,011 0,010 0,010 0,012 0,009 0,006 3,0 0,017 0,016 0,016 0,016 0,013 0,008 4,0 0,026 0,024 0,024 0,018 0,014 0,009 5,0 0,033 0,030 0,030 0,022 0,018 0,012 6,0 0,040 0,036 0,036 0,027 0,021 0,014 8,0 0,055 0,049 0,049 0,037 0,029 0,019 10,0 0,067 0,059 0,059 0,044 0,035 0,023 12,0 0,077 0,069 0,069 0,051 0,041 0,027 ПРИМЕЧАНИЕ. Для достижения оптимальных результатов может потребоваться корректировка рекомендованных значений. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. F4AT...WS-WM-WL-WX Тороидальный конец Обработка труднодоступных мест Группа риала 4 Обработка уступов (A) и обработка пазов (B) ap 0,5 x D 0,4 x D 0,3 x D 0,15 x D 0,1 x D ap 0,3 x D 0,3 x D 0,3 x D 0,2 x D 0,15 x D 0,1 x D KC637M скорость резания vc, м/мин 120 90 80 60 50 40 160 150 140 80 70 60 Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов (A). Для прорезания пазов (B) подачу fz уменьшите на 20%. fz Диаметр D1 4,0 0,026 0,024 0,024 0,018 0,014 0,009 5,0 0,033 0,030 0,030 0,022 0,018 0,012 6,0 0,040 0,036 0,036 0,027 0,021 0,014 8,0 0,055 0,049 0,049 0,037 0,029 0,019 10,0 0,067 0,059 0,059 0,044 0,035 0,023 12,0 0,077 0,069 0,069 0,051 0,041 0,027 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. F4AJ-F5AJ...WS-WM-WL-WX Длинное исполнение Группа риала 4 Обработка уступов (A) и обработка пазов (B) ap 1 x D 1 x D 1 x D 1 x D 1 x D 1 x D ae 0,4 x D 0,3 x D 0,15 x D 0,1 x D ap 1 x D 0,75 x D 0,75 x D 0,5 x D 0,3 x D 0,15 x D KC633M скорость резания vc, м/мин 160 140 120 80 70 50 180 160 140 130 100 70 Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов (A). Для прорезания пазов (B) подачу fz уменьшите на 20%. fz Диаметр D1 4,0 0,026 0,024 0,024 0,018 0,014 0,009 5,0 0,033 0,030 0,030 0,022 0,018 0,012 6,0 0,040 0,036 0,036 0,027 0,021 8,0 0,055 0,049 0,049 0,037 0,029 0,014 0,019 10,0 0,067 0,059 0,059 0,044 0,035 0,023 12,0 0,077 0,069 0,069 0,051 0,041 0,027 16,0 0,096 0,084 0,084 0,063 0,051 0,034 20,0 0,111 0,097 0,097 0,071 0,059 0,039 25,0 0,125 0,107 0,107 0,078 0,067 0,044 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. P152 ae max мм fz fz fz fz H fz ae max мм fz 3 4 fz fz 1 2 fz H fz 3 max мм 3 fz fz 4 fz fz 2 H 3 fz
