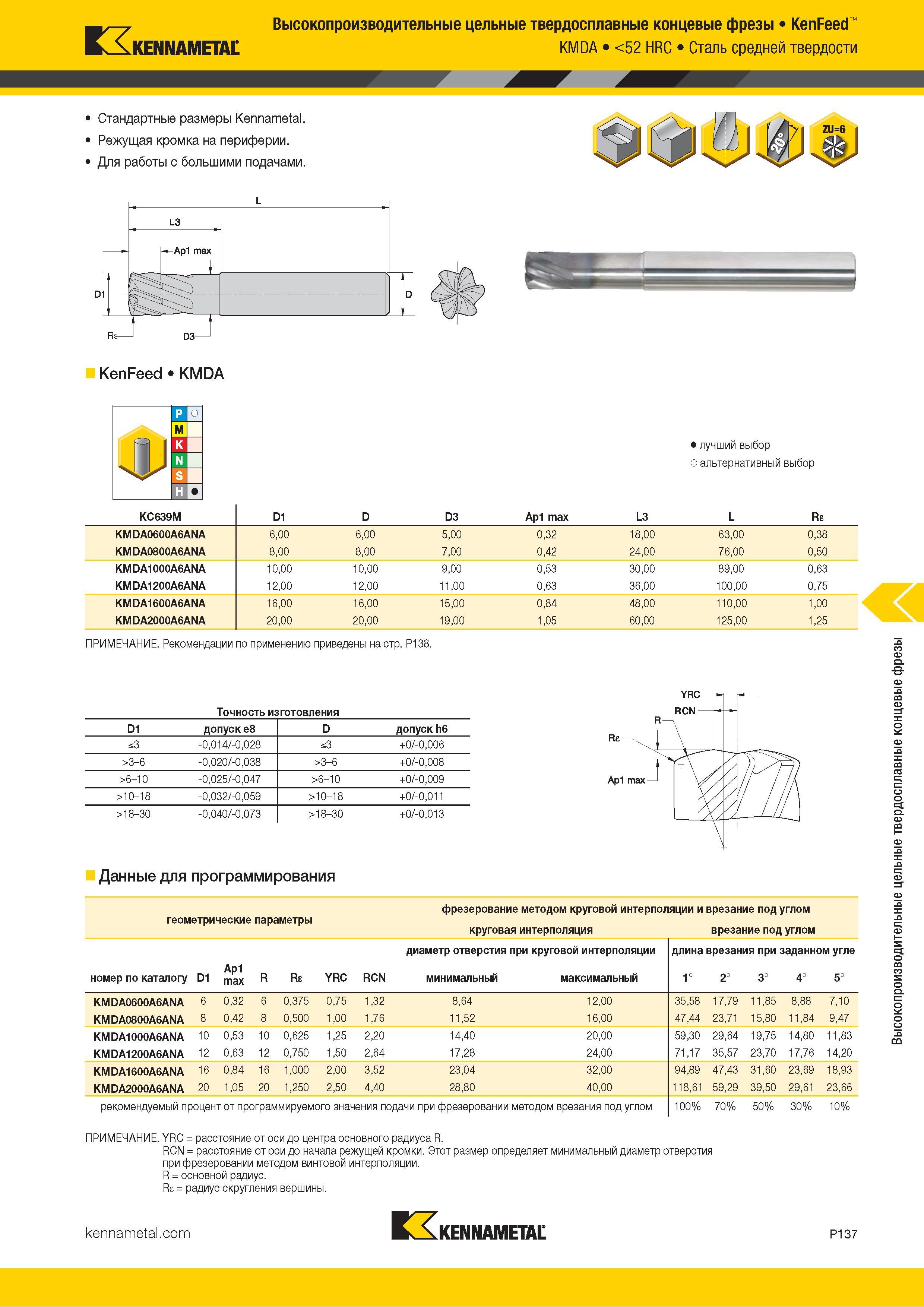

Kennametal Высокопроизводительные цельные твердосплавные концевые фрезы KenFeed KMDA <52 HRC Сталь средней твердости Стандартные размеры Kennametal. Режущая кромка на периферии. Для работы с большими подачами. KenFeed KMDA I к N S н Альтернативный и лучший выбор инструмента по металлу KC639M D1 D D3 Ap1 max L3 L Re KMDA0600A6ANA 6,00 6,00 5,00 0,32 18,00 63,00 0,38 KMDA0800A6ANA 8,00 8,00 7,00 0,42 24,00 76,00 0,50 KMDA1000A6ANA 10,00 10,00 9,00 0,53 30,00 89,00 0,63 KMDA1200A6ANA 12,00 12,00 11,00 0,63 36,00 100,00 0,75 KMDA1600A6ANA 16,00 16,00 15,00 0,84 48,00 110,00 1,00 KMDA2000A6ANA 20,00 20,00 19,00 1,05 60,00 125,00 1,25 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. P138. Точность изготовления D1 допускe8 D допуск h6 s3 -0,014/-0,028 s3 +0/-0,006 >3-6 -0,020/-0,038 >3-6 +0/-0,008 >6-10 -0,025/-0,047 >6-10 +0/-0,009 >10-18 -0,032/-0,059 >10-18 +0/-0,011 >18-30 -0,040/-0,073 >18-30 +0/-0,013 Данные для программирования ПРИМЕЧАНИЕ. YRC = расстояние от оси до центра основного радиуса R. RCN = расстояние от оси до начала режущей кромки. Этот размер определяет минимальный диаметр отверстия при фрезеровании методом винтовой интерполяции. R = основной радиус. Re = радиус cкругления вершины. Kennametal P137 Высокопроизводительные цельные твердосплавные концевые фрезы
